Fémhajlító gép és rugóhajlító gép: teljes útmutató

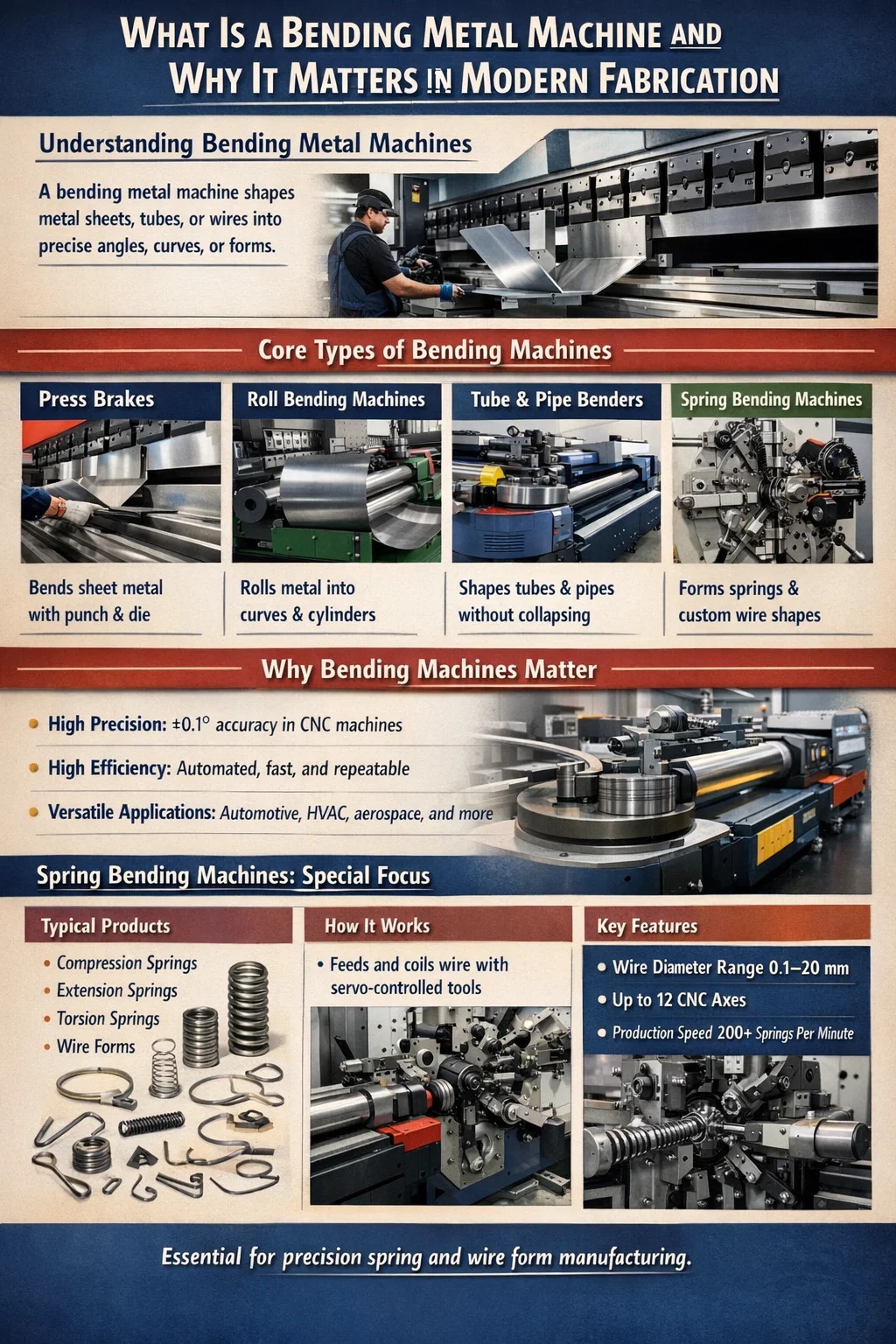

Mi a hajlító fémgép, és miért számít a modern gyártásban

A hajlító fémgép olyan ipari berendezés, amelyet arra terveztek, hogy fém munkadarabokat - lemezeket, rudakat, csöveket vagy huzalokat - pontos szögekké, görbékké vagy összetett háromdimenziós formákká alakítsanak vágás vagy hegesztés nélkül. A lényegi következtetés egyértelmű: ha a gyártósor konzisztens, nagy léptékű megismételhető fémformákat igényel, akkor a dedikált hajlítógép nem választható felszerelés – ez a munkafolyamat gerince. A kézi hajlítás emberi hibákat, inkonzisztens hajlítási sugarakat és a kezelő fáradtságát eredményezi; a gépesített hajlítás mindhármat kiküszöböli.

A modern fémhajlító gépek a 3 mm-es lágyacéllemez hajlítására képes egyszerű hidraulikus présfékektől a kifinomult többtengelyes CNC-rendszerekig terjednek, amelyek 40 különböző hajlítási szekvenciát képesek végrehajtani egyetlen automatizált ciklusban. Egy középkategóriás CNC présfék például ±0,1°-os szögismételhetőséget érhet el, ami kézi működtetéssel lényegében elérhetetlen. Az autóipari konzolok, HVAC légcsatornák, bútorkeretek, elektromos szekrények és több száz egyéb termékkategória esetében ez a pontosság nem luxus, hanem gyártási követelmény.

A rugós hajlítógép a szélesebb hajlítógép-család speciális alcsoportja. Míg az általános présfék a fémlemezre fókuszál, a rugóhajlító gép kifejezetten a huzal- vagy rúdanyag tekercselésére, tekercselésére és nyomórugókká, hosszabbítórugókra, torziós rugókra és egyedi huzalformákra való formálására készült. Ez a két géptípus gyakran együtt létezik ugyanabban a létesítményben – és annak megértése, hogyan egészítik ki egymást, elengedhetetlen minden gyártásvezető berendezés beszerzéséhez.

A fémhajlító gépek fő típusai és alkalmazásaik

A "hajlító fémgép" kifejezés több különböző géparchitektúrát takar. Az alkalmazásához nem megfelelő típus kiválasztása rossz alkatrészminőséghez, túlzott szerszámkopáshoz és szükségtelen beruházásokhoz vezet. Az alábbiakban a főbb kategóriák strukturált bontása látható.

Nyomja meg a Fékeket

A présfék a legszélesebb körben alkalmazott fémlemezhajlító gép világszerte. Lyukasztó- és szerszámkészletet használ az egyenes vonal mentén történő lokalizált erő kifejtésére, egyetlen hajlítást létrehozva löketenként. A hidraulikus présfékek dominálnak a nagy igénybevételű alkalmazásokban – akár 25 mm vastag acéllemez hajlítása 6 méteres vagy annál hosszabb hajlítási hosszban. A 2018 óta egyre népszerűbb elektromos szervoprésfékek 30-50%-os energiamegtakarítást tesznek lehetővé a hidraulikus társaikhoz képest, és gyorsabb ciklusidőt biztosítanak a vékony (0,5-3 mm) munkákhoz. A CNC présfékek programozható hátsó nyomtáv pozicionálást, automatikus koronázási kompenzációt és többlépcsős hajlítási sorrendet tesznek lehetővé, így óráról percre csökkentik a beállítási időt az alkatrészprogramok közötti váltáskor.

Hengerhajlító gépek

A hengerhajlító gépek – amelyeket lemezhengereknek vagy szakaszhajlítóknak is neveznek – két vagy három hajtott hengert használnak a fém folyamatos ívekké, gyűrűkké vagy hengerekké való hajlításához. Nélkülözhetetlenek a nyomástartó edénygyártáshoz, a csőgyártáshoz, az építészeti acélszerkezetekhez és a tartálygyártáshoz. A háromhengeres szimmetrikus gép a szabvány a nagy átmérőjű hengerek lapos lemezből történő előállításához. A négyhengeres gép egy negyedik tekercset egészít ki, amely előre meghajlítja az elülső élt, kiküszöbölve a lapos foltot, amely a háromhengeres kialakítások klasszikus korlátja. A gép űrtartalmától és a tekercsátmérőtől függően a hajlítási sugarak a szűk 150 mm-es ívektől a több métert átívelő lágy ívekig érhetők el.

Cső- és csőhajlító gépek

A csőhajlító gépek az üreges szakaszokat – kerek, négyzet alakú vagy téglalap alakú csöveket – a keresztmetszet összecsukása nélkül hajlítják meg. A rotációs húzóhajlítás, a legpontosabb módszer, a csövet egy formázó szerszámhoz szorítja, és egy rögzített hajlítószerszám körül forgatja, gyakran egy belső tüskével, amely megakadályozza a fal összeomlását. Ez a módszer szabványos az autóipari kipufogórendszerekben, bukóketrecekben, kerékpárvázakban és repülőgép-hidraulika vezetékekben. A többrétegű szerszámfejjel rendelkező CNC csőhajlítók képesek több hajlítást igénylő alkatrészeket előállítani különböző síkban – egyetlen gépjármű-kipufogó-alkatrésznek 8-12 különböző íve lehet egymás után programozva.

Huzal- és rugóhajlító gépek

A huzalhajlító gépek és rugóhajlító gépek kisebb átmérőjű anyagokat – jellemzően 0,1–20 mm átmérőjű huzalokat – kezelnek, és bonyolult két- vagy háromdimenziós huzalformákat, kapcsokat, konzolokat, horgokat és rugókat alakítanak ki belőle. Ez a kategória külön tárgyalást érdemel, és a következő fejezetekben részletesen foglalkozunk vele.

Rugóhajlító gép: Hogyan működik és mitől különbözik

A rugóhajlító gép – konfigurációtól függően rugós tekercselő gépnek, CNC rugóformázónak vagy huzalformázó gépnek is nevezik – egy rendkívül speciális hajlító fémgép, amelyet arra terveztek, hogy huzalanyagot rugókká és huzalformákká dolgozzon fel nagy áteresztőképességgel. Működési elvének megértése segít tisztázni, miért nem helyettesíthető egyszerűen egy általános célú hajlítógéppel.

A huzal előtolási és alakítási mechanizmusa

A huzalt egy orsóból húzzák vagy egy tekercsből egyenesítik ki, és precíziós vezetőgörgőkön keresztül vezetik be az alakító zónába. Az előtoló mechanizmus – jellemzően szervohajtású szorítóhenger rendszer – ±0,05 mm pontossággal szabályozza a kiadagolt huzal hosszát. Az alakító zónában egy tekercselési pont vagy alakítószerszám eltéríti a huzalt, hogy létrehozza a tekercs átmérőjét. A pitch eszköz egyidejűleg szabályozza a tekercs tengelyirányú előrehaladását, meghatározva a rugó szabad hosszát és menetemelkedését. Egy vágószerkezet – akár forgóvágó, akár bütykös hajtású bütykös kés – leválasztja a kész rugót a huzalról a programozott ponton.

A CNC rugós hajlítógépeken minden tengely – előtolási hossz, tekercselési pont helyzete, dőlésszöge és vágási időzítése – egymástól függetlenül szervovezérlésű és szinkronizált egy központi mozgásvezérlőn keresztül. Az olyan gyártók csúcskategóriás gépei, mint a Wafios, az Itaya vagy a Bamatec, meghaladják a nyomórugókat. 200 darab percenként kis átmérőjű (1 mm alatti) huzalhoz, olyan méretmegismételhetőséggel, amelyet a kézi rugós tekercselés nem tud megközelíteni.

Gyártott rugók típusai

• Nyomórugók: Helikális tekercsek, amelyek ellenállnak a nyomóerőnek. A legelterjedtebb rugótípus, a golyóstollaktól kezdve az autószelepekig mindenben használják.
• Hosszabbító rugók: Szorosan tekercselt tekercsek, mindkét végén kampóval, úgy tervezték, hogy ellenálljon a nyújtásnak. A horog geometriája a CNC ciklusba van programozva.
• Torziós rugók: Egy tekercsbe tekercselt vezeték egyenes lábakkal, amelyek csavarva energiát tárolnak. Az ajtópántok, ruhacsipeszek és a garázskapu mechanizmusai torziós rugókra támaszkodnak.
• Huzal formák: Egyedi hajlított huzalformák – kapcsok, konzolok, fogantyúk, gyűrűk és horgok – többtengelyes CNC huzalhajlító gépeken készülnek, amelyek 3D térben is képesek hajlítani a huzalt.
• Kúpos és hengeres rugók: Változtatható átmérőjű rugók, amelyek a tekercselési pont összehangolt beállítását igénylik az alakítási ciklus során – ez a képesség a CNC rugós hajlítógépeknél egyedülálló.

A Springback szerepe a tavaszi hajlításban

A rugózás – a fém rugalmas visszanyerése hajlítás után – a központi kihívás minden fémhajlítási műveletben, de különösen kritikus a rugógyártásban. Mivel a rugó funkcionális teljesítménye a pontos geometriai méretektől függ (szabad hossz, tekercs átmérője, emelkedés), minden méreteltérést okozó visszarugaszkodás közvetlenül olyan rugót jelent, amely nem felel meg a terhelési specifikációnak. A CNC rugóhajlító gépek a visszarugózást algoritmikusan kompenzálják: a vezérlőszoftver kiszámított mértékben túlhajlítja a huzalt úgy, hogy a rugalmas visszaállás után a kész rugó a célméreten landol. Ez a túlhajlítási érték a huzal anyagától, átmérőjétől, temperálási állapotától és hajlítási sugarától függően változik, és a modern gépek ezeket az értékeket anyagtárban tárolják a gyors munkaváltás érdekében.

Fémhajlító gép vásárlásakor értékelendő legfontosabb műszaki adatok

Fémhajlító gép – legyen szó féknyomógépről, rugóhajlító gépről vagy csőhajlító gépről – megvásárlásához olyan műszaki paraméterek értékelése szükséges, amelyek meghatározzák, hogy a gép valóban képes-e az Ön alkatrészeit gyártani. Ha az eladó leírására hagyatkozik anélkül, hogy ellenőrizné ezeket a számadatokat az Ön alkatrészigényével, akkor a vállalatok olyan gépekhez jutnak, amelyek nem tudják elvégezni a munkát.

Présfékekhez és lemezhajlító gépekhez

• Űrtartalom: A gép által kifejthető maximális hajlítóerő tonnában vagy kilonewtonban kifejezve. Az alulméretezett tonnatartalom hiányos kanyarokat okoz; a túlméretezett tonna tőkét és energiát pazarol. Számítsa ki a szükséges űrtartalmat a következő képlettel: T = (575 × t² × L) / V, ahol t az anyagvastagság mm-ben, L a hajlítási hossz mm-ben és V a szerszámnyílás szélessége.
• Hajlítási hossz: Egyetlen egyenes kanyar maximális hossza, jellemzően 1,25-6 m. Győződjön meg arról, hogy ez meghaladja a leghosszabb alkatrész méretét.
• Hátsó nyomtáv utazás és pontosság: A hátsó idomszer minden hajlítás előtt pozícionálja az anyagot. A ±0,01 mm-es pozicionálási pontosságú CNC-hátmérő a precíziós munka szabványa.
• Nyitott magasság és löket: Meghatározza, hogy egy doboz vagy csatorna milyen mélyre hajlítható anélkül, hogy az alkatrész nekiütődne a gépváznak.
• Koronázási rendszer: A nagyobb gépek terhelés hatására elhajlanak, így a kanyar közepe sekélyebb lesz, mint az élek. Az aktív koronázási rendszer automatikusan kompenzálja ezt az elhajlást.

Rugós hajlítógépekhez

• Huzal átmérő tartomány: Minden gép egy meghatározott huzalátmérő-tartományra van besorolva – például 0,3–3,5 mm vagy 1–8 mm. Ezen a tartományon kívüli üzemeltetés rontja a minőséget és a gép károsodásának kockázatát.
• CNC tengelyek száma: A belépő szintű rugós tekercselő gépek 4 tengelyesek lehetnek; A fejlett, többtolós huzalformázó gépek 8-16 független szervotengellyel rendelkezhetnek, lehetővé téve az összetett 3D huzalformázást egyetlen ciklusban.
• Gyártási sebesség: Percenként darabokban mérve. A sebesség óriási mértékben változik a huzal átmérőjétől és a rugógeometriától függően – a 0,5 mm-es huzalon 200 ppm-et produkáló gép 3 mm-es huzalon csak 30 ppm-et produkál.
• A tekercs átmérő tartománya: A gép által gyártható rugók minimális és maximális külső átmérője, amelyet a tekercselési pont beállítási tartománya határoz meg.
• Vezérlőrendszer és programozási felület: A modern rugóhajlító gépek szabadalmaztatott CNC vezérlőket használnak grafikus programozási felülettel. Egyes gyártók olyan szimulációs szoftvert kínálnak, amely előzetesen megtekinti a rugó geometriáját a huzal meghúzása előtt, jelentősen csökkentve a telepítési selejteket.
• Takarmánykiegyenesítő: Az alakító zóna előtti többhengeres huzalegyenesítő eltávolítja a maradék görbületet a tekercselt huzalkészletből. A nem megfelelő egyengetés az inkonzisztens rugógeometria egyik fő oka.

Fémhajlító gépekkel feldolgozott anyagok

A hajlított anyag határozza meg a szerszámválasztást, a tonnakövetelményeket, a visszarugózási kompenzációt és az elérhető hajlítási sugarat. Nem minden fém hajlít egyformán, és egy lágyacélra optimalizált hajlítógép egészen más eredményt produkálhat – vagy egyenesen meghibásodik –, amikor edzett rugóacélt vagy titánt próbálnak meghajlítani.

Enyhe acél és alacsony széntartalmú acél

A fémhajlító gépek alapértelmezett referenciaanyaga. Az enyhe acél (a folyáshatár kb. 250 MPa) elnéző, tisztán hajlik és mérsékelt visszarugózással rendelkezik. Ez az az anyag, amelyet a gépek űrtartalmának besorolásához és a szerszámnyitási ajánlásokhoz használnak. Az S235 vagy A36 minőségű lágyacél megbízhatóan hajlik az anyagvastagság 0,5-szeresének megfelelő minimális belső hajlítási sugárig repedés nélkül.

Nagy szilárdságú és fejlett nagyszilárdságú acél

Az autókarosszéria-szerkezetekben használt HSLA acél (350–700 MPa folyáshatár) és AHSS minőségek lényegesen nagyobb űrtartalmat igényelnek a hajlításhoz – gyakran 2-3-szorosa az egyenértékű lágyacél vastagsághoz szükséges tonnatartalomnak . A rugózással arányosan magasabb is: a HSLA acél 90°-os hajlítása megkövetelheti a lyukasztó 84–87°-os programozását a 90°-os szög eléréséhez a visszarugózást követően. A matrica nyílásának szélesebbnek kell lennie, hogy elkerülje a repedést a hajlítási vonalnál.

Rozsdamentes acél

Az ausztenites rozsdamentes acélok (304, 316) a hajlítás során megkeményednek, ami a hajlítás előrehaladtával növeli az ellenállást. Körülbelül 50%-kal nagyobb űrtartalmat igényelnek, mint az azonos vastagságú lágyacélok, és határozott visszarugaszkodást mutatnak. A szerszámfelületeket tisztán kell tartani, hogy a rozsdamentes acél ne szívja fel a szennyeződést, ami üzem közben korróziót okoz.

Alumíniumötvözetek

Az alumíniumnak kisebb űrtartalomra van szüksége, mint az acélnak, de hajlamosabb a felületi jelölésekre és repedésre, ha a lemez szemcseiránya mentén hajlik. A hőmérsékleti állapot kritikus: az 5052-H32 könnyen hajlik 1-szeres vastagságra, míg a 6061-T6 ugyanilyen vastagságban megrepedhet, hacsak a hajlítási sugarat nem növelik 3-4-szeres vastagságra. Az alumíniumhuzalt megmunkáló, elektromos vagy csomagolóiparban használt rugóhajlító gépeknek polírozott vezetőket és formázószerszámokat kell használniuk a felületi sérülések elkerülése érdekében.

Rugós acél és keményen húzott huzal

Rugóacél – jellemzően magas széntartalmú acél (0,6–1,0% szén) vagy ötvözött rugóacél, például 51CrV4 – a rugóhajlító gépek elsődleges anyaga. Ezeknek az anyagoknak a folyáshatára 1000–2000 MPa, és rendkívül nagy a visszarugaszkodása. A rugóhajlító gépnek képesnek kell lennie a huzal folyáshatárát meghaladó alakító erők kifejtésére, miközben pontosan szabályozni kell a rugó végső geometriáját meghatározó képlékeny alakváltozást. A zenedrót (ASTM A228) a legelterjedtebb rugós huzal - több mint 70%-a precíziós nyomórugók konzisztens szakítószilárdságuk és felületi minőségük miatt zenei drótból vagy keményen húzott drótból vannak tekercselve.

CNC kontra hidraulikus vs. kézi: A megfelelő vezérlőrendszer kiválasztása

Minden hajlító fémgép a három vezérlési szint valamelyikébe tartozik: kézi, hidraulikus/mechanikus alapvető vezérléssel vagy teljes CNC. Mindegyik szintnek külön költség-képesség profilja van, és a megfelelő választás a gyártási mennyiségtől, az alkatrész összetettségétől és a rendelkezésre álló kezelői készségektől függ.

Kézi hajlítógépek

A kézi hajtogatófékek, a kézi működtetésű doboz- és tányérfékek, valamint a manuálisan állítható rugós tekercselő gépek alkalmasak prototípus-munkákhoz, nagyon kis mennyiségű gyártáshoz (futtatásonként kevesebb, mint 50 alkatrész), vagy olyan helyzetekben, amikor az alkatrészek választéka rendkívül nagy és a beállítások folyamatosan változnak. Tőkeköltségük alacsony – 1,2 mm-es acélt 1 m-en keresztül hajlítani képes kézi hajtogatófék 500–3000 dollárért vásárolható meg. A kompromisszum a kezelőtől függő minőség, a lassú áteresztőképesség és a jelentősebb fizikai erőfeszítés a nehezebb műszerek esetében. Rugós gyártási környezetben a kézi rugós tekercselő esztergagépeket továbbra is használják prototípusok készítéséhez és egyedi egydarabos megrendelésekhez, ahol a CNC programozási idő meghaladná az alkatrészek értékét.

Hidraulikus gépek alapvető vezérléssel

A hidraulikus présfékek egyszerű mélységütközővel és manuálisan beállítható hátmérővel a kis- és közepes gyártóüzemek igáslóját képviselik világszerte. Ezek a gépek robusztusak, viszonylag egyszerűen karbantarthatók, és nagy igénybevételű munkákra is képesek. Egy 100 tonnás, 2,5 m-es hidraulikus présfék alap 2 tengelyes hátszelvényes mérőműszerrel jellemzően 15 000–40 000 dollárba kerül, márkától és származástól függően. Jól alkalmazhatók egyszerű alkatrészek közepes volumenű legyártásához – egyenes karimák, csatornák és lágyacél vagy alumínium szögek, ahol alkatrészenként egy vagy két hajlítás szükséges.

CNC hajlítógépek

A teljes CNC vezérlés a hajlítógépet programozható gyártócellává alakítja. A CNC présfék több száz alkatrészprogramot tárol, amelyek mindegyike meghatározza a hajlítási sorrendet, a visszavágó pozíciókat, a lyukasztási haladási mélységet, a koronázási korrekciót és az anyagparamétereket. A kezelők kiválasztanak egy programot, betöltik az alkatrészt, és a gép automatikusan végrehajtja a teljes hajlítási folyamatot. Az ismételt munka beállítási ideje 45–90 percről (kézi beállítású gépen) 5 perc alá csökken. Egy napi 20-30 különböző cikkszámot futtató gyár számára a nem termelési idő csökkentése éves szinten többet ér, mint a CNC rendszer árprémiuma.

A CNC rugóhajlító gépek hasonló előnyökkel járnak: a rugóprogram megírása és minősítése után minden további gyártási folyamat egy ismert jó alaphelyzetről indul. A paraméterek módosítása – tekercsátmérő, szabad hossz, menetemelkedés – csak szoftveres szerkesztést igényel, nem pedig mechanikus beállítást. A Wafios (Németország) és Itaya (Japán) vezető CNC rugós gépvezérlői valós idejű méretvisszacsatolást tartalmaznak: egy integrált mérőrendszer minden tavasszal ellenőrzi a programozott specifikációnak való megfelelést, és automatikusan elutasítja a tűréshatáron kívüli alkatrészeket. Az első cikk minősítési ideje 60-80%-kal csökken a manuálisan beállított tekercselőgépekhez képest.

Szerszámok fémhajlító gépekhez: Kiválasztás, karbantartás és költség

A hajlítógép csak annyira képes, amennyire a szerszáma van. A présfékeknél a bélyeg- és szerszámkészlet határozza meg a minimális hajlítási sugarat, az elérhető hajlítási szöget és a maximális anyagvastagságot. A rugós hajlítógépeknél a tekercsszerszámok, a dőlésszögű szerszámok és a vágószerszámok határozzák meg az előállítható rugógeometriákat. A szerszámozás egy visszatérő költség, amelyet bele kell számítani a teljes tulajdonlási költségbe.

Nyomja meg a Fékszerszám gombot

A szabványos európai stílusú (Trumpf/Wila kompatibilis) présfékszerszámok de facto globális szabvánnyá váltak, az egyik gyártó szerszámai több tucat másik gyártótól szerelik fel a gépeket. A lyukasztóprofilok a hegyesszögű lyukasztóktól (30°) a szűk karimákhoz, a lyukasztónyakú lyukasztókig a mély dobozhajlításhoz a szegélylyukasztókig a nulla sugarú hajtásokhoz. A V-alakú nyílásokat az anyagvastagság alapján választjuk ki: az iparági ökölszabály szerint V-nyílás = 6-10× anyagvastagság léghajlításnál. Az edzett szerszámacél lyukasztók és matricák szabványos konfigurációkban 500 000-1 000 000 ütést bírnak ki, mielőtt felújításra szorulnának. Speciális szerszámok – görgőkövetők sugárhajlításhoz, eltolásos lyukasztók keskeny karimákhoz – sokoldalúságot biztosítanak, de növelik a szerszámok készletköltségét.

Rugóhajlító szerszámgép

A rugóhajlító gépekhez való szerszámozás sokkal inkább az alkalmazás-specifikus, mint a présfékszerszám. A tekercselési pontok jellemzően keményfém hegyűek, hogy ellenálljanak a nagy szakítószilárdságú huzal nagy sebességű folyamatos kopásának. Egy tekercselési pont 50-200 millió ciklust is kibír a csere előtt, de ez jelentősen változik a huzalfelület állapotától és a kenéstől. A dőlésszögű szerszámok, vezetőcsövek és vágószerszámok hasonlóan kopnak, és ezeket rendszeres időközönként ellenőrizni kell. A szerszám-fogyóeszközök készletének megőrzése – különösen a nagy mennyiségű gyártási rugók esetében – megakadályozza a költséges, nem tervezett leállást. A CNC rugóhajlítógép új rugóprofiljához szükséges komplett szerszámkészlet költsége 200 és 2000 dollár között mozog a bonyolultságtól függően, ami szerény a szokatlan alkatrészgeometriákhoz szükséges présfék-szerszámok költségéhez képest.

Szerszámkarbantartási gyakorlatok

• Minden 50 000 löket után ellenőrizze a présfék lyukasztó hegyeit, hogy nincsenek-e repedések vagy deformációk; a csorba lyukasztó feszültségemelőt hoz létre a hajlított részben, ami idő előtti kifáradási üzemzavart okozhat.
• Tartsa tisztán a V-alakú felületeket a fémtörmeléktől; a beágyazott részecskék felületi nyomokat okoznak a munkadarab alsó részén.
• Vigyen fel megfelelő huzalkenőanyagot (általában vízoldható húzóolajat) a rugóhajlítógép huzalelőtolásaira; a nem megfelelő kenés 3-5-szeresére növeli a tekercsszerszám kopását.
• Tárolja a présfékszerszámokat erre a célra szolgáló állványokban, amelyek megakadályozzák a vágóélek érintkezését; A szerszámok közötti érintkezés mikroforgácsolást okoz, ami drámaian lerövidíti az élettartamot.
• Rögzítse a szerszámhasználati ciklusokat, és határozza meg a csereintervallumokat a mért kopás alapján, ne csak szemrevételezéssel – a kopással összefüggő méreteltolódás a rugóméretekben gyakran megelőzi a szerszám látható sérülését.

Gyakori minőségi problémák a fémhajlítás során és azok elhárítása

A fémhajlító gépek minden művelete visszatérő minőségi problémákba ütközik. A kiváltó ok azonosítása – gép, szerszám, anyag vagy programozás – a probléma megoldásának előfeltétele. Az alábbiakban felsoroljuk a présfék- és rugóhajlítási műveleteknél előforduló leggyakoribb hibákat, azok okaival és korrekcióival együtt.

Szög inkonzisztencia a hajlítási hosszban

Tünet: A 90°-os hajlítás középen 90°-os, míg a végén 92°-os, vagy fordítva. A féknyomó ok: a gépkeret elhajlása (meghajlása) terhelés alatt, aminek következtében az ágy közepe jobban elhajlik, mint a végei. Javítás: aktiválja a koronázási rendszert; ha a gépen nincs koronázás, használjon szegmentált szerszámot vastagabb részekkel a közepén, vagy csökkentse a hajlítási hosszt, hogy a gép névleges egyenes hajlítási kapacitásán belül maradjon. Rugóhajlító gépen a rugóhossz mentén a dőlésszög változása kopott dőlésszögű szerszámra vagy inkonzisztens huzalegyengetésre utal.

Rugós variáció az alkatrészek között

Tünet: Az ugyanarra a programra hajlított alkatrészek kissé eltérő szögben jönnek ki – egy kötegen belül vagy a kötegek között. Ok: az anyagtulajdonságok változása tekercsek vagy lapok között. Még az azonos minőségű tanúsítvánnyal rendelkező anyagok folyáshatára is ±5–10%-kal változhat a gyártási fűtések között. Korrekció: a léghajlítás helyett az alsó hajlítás (coining) kiküszöböli a visszaugrási ingadozást a nagyobb tonnatartalom árán – az anyag vastagságán keresztül teljesen képlékenyen deformálódik. A rugós hajlításnál ez szabad hossz-szórásként nyilvánul meg, és a huzalszállító specifikációinak meghúzásával (szakítószilárdsági tartomány), a huzalegyenesítés javításával és a zárt hurkú visszacsatolás mérésével korrigálják az alakítási paraméterek valós idejű beállítását.

Repedés a kanyarvonalnál

Tünet: A hajlat külső felületén mikrorepedések vagy látható törések keletkeznek. Okok: túl szoros hajlítási sugár az anyaghoz képest, hajlítás az anyag szemcseirányával (hengerlési irányával) szemben, vagy edzett anyag használata, amely nem elég rugalmas. Korrekció: növeljük a belső hajlítási sugarat (a legtöbb acélnál legalább 1× anyagvastagság keresztirányban, 2× hosszirányban keményebb ötvözetek esetén). Fémlemezek esetén az alkatrészeket úgy állítsa be, hogy a hajlítási vonal merőleges legyen a hengerlési irányra. Rugós huzal esetében a repedés a huzal felületi hibáit vagy a tekercselési sugarat az adott huzal átmérőjéhez és tempójához tartozó minimális érték alatti.

Tavaszi szabad hosszsodródás gyártás közben

Tünet: A rugómentes hosszúság a névleges értéknél kezdődik, és a gyártási folyamat során fokozatosan nő vagy csökken, programmódosítás nélkül. Ok: a gép adagológörgőinek vagy alakítószerszámainak hőtágulása, amikor a gép felmelegszik a hidegindítástól, vagy a tekercselési pont fokozatos kopása, amely megváltoztatja a tényleges tekercselési sugarat. Javítás: hagyjon 15-20 perces felmelegedési időszakot a gyártási mérés előtt; figyelje és naplózza a szabad hosszt egy statisztikai folyamatvezérlő diagramon a futás során; A szerszámcsere intervallumokat a mért hossz-eltolódás alapján állítsa be tetszőleges időintervallumok helyett.

Ipari alkalmazások: ahol nélkülözhetetlenek a fémhajlító gépek és a rugós hajlítógépek

Annak megértése, hogy mely iparágak függenek leginkább a hajlító fémgépektől, segít kontextusba helyezni ennek a berendezésnek a kategóriáját, valamint a gépek kiválasztásával és karbantartásával kapcsolatos téteket.

Gépjárműgyártás

Egyetlen személygépkocsi tartalmaz egy becslést 100-200 egyedi rugóalkatrész — szeleprugók, felfüggesztési rugók, ülésrugók, fékvisszatérő rugók, tengelykapcsoló rugók, valamint több tucat huzalkapcsok és rögzítők. Ezek mindegyike rugóhajlító gépen készül. A lemezhajlító gépek testerősítéseket, konzolokat, hőpajzsokat és szerkezeti elemeket gyártanak. Az autóipar toleranciakövetelményei – az évente több millió egységben mért gyártási mennyiséggel együtt – elengedhetetlenné teszik a CNC hajlítógépeket a folyamat közbeni méréssel és a statisztikai folyamatvezérléssel.

Repülés és védelem

A repülési alkalmazások nyomon követhetőséget és tanúsítást követelnek a gyártás minden lépésében. Az űrhajózási létesítményekben működő CNC hajlítógépeknek teljes ellenőrzési nyomvonalat kell vezetniük – rögzíteni kell, hogy melyik programot használtuk, mik voltak a gépparaméterek, és mik voltak az egyes alkatrészek mért méretei. A titán, az Inconel és az alumínium-lítium ötvözetek rendkívüli hajlítási kihívásokat jelentenek: a titán rugózása körülbelül kétszerese az acélénak ekvivalens vastagságban, amely kifinomult túlhajlítási kompenzációt igényel. Az űrrepülésben használt rugóhajlító gépek futóműrugókat, kilökőülésrugókat és vezérlőkábel-visszatérítő rugókat állítanak elő a kötelező terhelési tesztekkel ellenőrzött pontos terhelési specifikációk szerint.

Elektronika és elektromos berendezések

Az elektronikai ipar rugóhajlító gépeket használ csatlakozórugók, akkumulátor-érintkezők, kapcsolórugók és huzalforma-rögzítők előállítására, a foszforbronztól és a berillium-réztől a rozsdamentes acélig. Ezek az alkatrészek gyakran rendkívül kicsik – a 0,1–0,5 mm-es huzalátmérők gyakoriak –, és percenként több száz darab gyártási sebességet igényelnek ±0,02 mm-es mérettűréssel. A fémlemez hajlítógépek alumíniumból és acélból gyártanak burkolatokat, alvázakat és hűtőborda-tartókat az elektronikai berendezésekhez.

Építőipar és HVAC

A présfékek és a behajtható fékek dominálnak az építőiparban és a HVAC fémgyártásban, horganyzott acélból, alumíniumból és rozsdamentes acéllemezből csővezetékeket, burkolólapokat, homloklemezeket, szerkezeti konzolokat, áthidaló szögeket és berendezések burkolatait gyártják. A HVAC szakmát kiszolgáló lemezműhely 3-8 különböző teljesítményű présféket üzemeltethet különböző méretű anyagok és alkatrészek kezelésére. Ezekben az üzletekben a termelékenységet műszakonkénti hajlított profil lineáris métereivel mérik – egy jól működő CNC fékezőművelet 2000-4000 lineáris méter hajlított termék 8 órás műszakonként , az alkatrész összetettségétől és anyagától függően.

Orvosi eszközök gyártása

Az orvosi rugókat és a huzalformákat – katétervezető huzalokat, sebészeti rögzítőrugókat, implantátumrögzítő rugókat és diagnosztikai berendezések alkatrészeit – precíziós rugóhajlító gépeken állítják elő az orvosbiológiai előírásoknak megfelelően. Ebben a szektorban az anyagok közé tartozik a 316 literes rozsdamentes acél, a nitinol (nikkel-titán alakú memória ötvözet) és a titán. A rugós hajlítógépen a nitinolhuzal kialakítása különösen nagy kihívást jelent: az anyag szuperelasztikus viselkedése azt jelenti, hogy a szabványos rugós modellek nem alkalmazhatók, és a szerszámpályákat empirikusan kell kialakítani minden egyes alkatrészgeometriához.

Vásárlási útmutató: Mire kell figyelni, ha rugóhajlító gépet vagy présféket vásárol

Fémhajlító gépek – különösen rugós hajlítógépek – beszerzése nagyobb átvilágítást igényel, mint a legtöbb beruházási eszköz beszerzése, mivel a gép képességei erősen alkalmazás-specifikusak, és jelentősek a szállítók közötti teljesítménybeli különbségek. Az alábbi ellenőrző lista attól függetlenül érvényes, hogy újat, felújítottat vagy használtat vásárol.

Határozza meg az alkatrészekre vonatkozó követelményeket, mielőtt kapcsolatba lépne a szállítókkal

• Présfékeknél: maximális anyagvastagság, maximális hajlítási hossz, minimális belső hajlítási sugár, szögtűrés és éves gyártási mennyiség alkatrészcsaládonként.
• Rugóhajlító gépekhez: huzal anyaga és átmérőtartománya, rugótípusok (kompressziós, hosszabbítási, csavarási, huzalforma), minimális és maximális tekercsátmérő, szabad hossztartomány, terhelési specifikáció tűrése, és a szükséges gyártási sebesség darab/percben.
• Azonosítsa az 5 legnagyobb példányszámú cikkszámot és a 3 geometriailag legbonyolultabb alkatrészszámot – a gépnek kezelnie kell mind a mennyiségi vezetőket, mind a nehéz részeket.

Értékelje a beszállítókat az alkalmazási szakértelem, nem csak a gép specifikációi alapján

Az a beszállító, aki képes futtatni a tényleges mintadarabokat a bemutatógépén, és megmutatni az első cikk szerinti ellenőrzési eredményeket, végtelenül értékesebb, mint az, aki csak specifikációs lapokat ad. Ragaszkodjon a gépbemutatóhoz a drót- vagy lemezanyaggal, mielőtt elkötelezi magát a vásárlás mellett. Kérjen referenciákat az iparágában tevékenykedő ügyfelektől, és lépjen kapcsolatba velük. Konkrétan érdeklődjön az idő múlásával kapcsolatos pontosságról (nem csak a dobozból származó teljesítményről), a pótalkatrészek elérhetőségéről és a műszaki támogatás reakcióképességéről, amikor a gép leáll a gyártás során.

Teljes tulajdonlási költség 10 év alatt

Egy fémhajlító gép vételára jellemzően a teljes birtoklási költség 40-60%-a 10 éves élettartam alatt. Az egyenleg tartalmazza a szerszámokat (5000–50.000 USD a gép élettartama alatt egy présfékért), a karbantartást és a pótalkatrészeket (költségvetés a vételár 2–4%-a évente), az energiafogyasztást (egy 80 tonnás hidraulikus présfék kb. 7,5 kW-ot fogyaszt; egy ezzel egyenértékű elektromos szervogép átlagosan 1,5–2 kW-ot) és a kezelői képzés. Rugóhajlító gépeknél adjon hozzá huzalhulladék költséget a beállítás során – egy rosszul programozott rugóalakító munka CNC gépen 5–15 kg huzalt fogyaszthat, mielőtt jó mintát kapna, ami 3–8 USD/kg zenei vezeték esetén 15–120 USD nyersanyagveszteséget jelent beállításonként.

Használt és felújított gépek: lehetőség és kockázat

Egy neves gyártó – AMADA, Trumpf, Bystronic, LVD – használt présfékje a vételár 30–50%-áért képes az új gépek kapacitásának 80–90%-át szállítani, feltéve, hogy a gépet megfelelően karbantartották, és a CNC vezérlő és a hidraulikus rendszer jó állapotban van. A legfontosabb ellenőrzési pontok közé tartozik a munkahenger párhuzamossága (ellenőrizze a precíziós szintet a nyomószáron több pozícióban), a hátsó mérőműszer pozicionálási pontosságát (ellenőrizze 20 egymást követő pozicionálási ciklust futtató tesztprogrammal és a változás mérését), valamint a hidraulikaolaj állapotát és a rendszer nyomásának stabilitását. Használt rugóhajlító gépeknél ellenőrizze a tekercsszerszám kopását, az adagolóhenger állapotát, és ellenőrizze, hogy a vezérlőrendszer tud-e kommunikálni az aktuális programozószoftverrel – az elavult szabadalmaztatott vezérlők gyakorlatilag használhatatlanná tehetik a gépet, ha a szoftver már nem támogatott.

Fémhajlító gépek üzemeltetésének biztonsági követelményei

A présfékek és a rugóhajlító gépek a fémgyártásban a leginkább sérülésveszélyes szerszámgépek közé tartoznak. Különösen a présféknél van hosszú múltra visszatekintő kéz- és ujjsérülés, amelyet a gyorsan záródó ütés és matrica okoz. A modern biztonsági szabványok jelentősen csökkentik a sérülések arányát, de a megfelelés megköveteli az érintett biztonsági rendszerek megértését.

Nyomja meg a fékbiztonsági rendszereket

• Lézeres biztonsági védelem (pl. SICK PSENvip, Lazer Safe): Egy közvetlenül a lyukasztó elé szerelt lézerfüggöny figyeli a némítási pontot – azt a pontot, ahol a lyukasztó elég közel van az anyaghoz ahhoz, hogy az ujjak megvédése a zárózónától már nem lehetséges. A némítási pont felett, ha akadályt észlel, a ram leáll. Ez a jelenlegi biztonsági szabvány az EU-ban és a legtöbb más szabályozott piacon értékesített új présfékekre vonatkozóan.
• Kétkezes vezérlés: Mindkét kezének egyszerre kell a vezérlőgombokon lennie a hajlítási ciklus elindításához, megakadályozva, hogy az egyik kéz a kocka területén legyen a kos ereszkedése közben.
• Biztonságos sebességfigyelés: A nyomógomb kis sebességgel (tipikusan ≤10 mm/s) ereszkedik le a némító zónában – az anyaggal való érintkezés előtti utolsó néhány milliméterben – még akkor is, ha a biztonsági védelem aktív, mint másodlagos védőréteg.
• Vészleállító áramkörök: A lábpedál vészleállító gombjainak és a keretre szerelt vészleállító gomboknak meg kell felelniük a 3. vagy 4. kategóriájú biztonsági áramkör követelményeinek az ISO 13849 szabvány szerint, redundáns leállítási csatornákat biztosítva.

Rugóhajlító gép biztonsága

A rugóhajlító gépek eltérő sérülési profilt mutatnak: az elsődleges veszélyt a huzalvégek feltekercselése okozza, különösen akkor, ha nagy gyártási sebességnél huzalszakadás vagy hibás adagolás következik be. A 150-200 m/perc sebességű huzalvégek súlyos sérüléseket okozhatnak. Az alakítózóna körüli zárt őrzés, a kötelező PPE (védőszemüveg és vágásálló kesztyű), valamint a vezetékszakadás-érzékelők által kiváltott automatikus leállító rendszerek a minimális biztonsági követelmények. A rugóhajlító gépeket soha nem szabad eltávolított védőburkolatokkal működtetni, még a beállítás és beállítás során sem – ez a gyakorlat drámaian növeli a sérülések kockázatát, és a rugógyártó létesítményekben előforduló sérülések vezető oka.
