CNC huzalhajlító gép: típusok, specifikációk és vásárlási útmutató

Mit csinál valójában egy CNC huzalhajlító gép – és miért számít?

A CNC huzalhajlító gép egy automatizált gyártási rendszer, amely fémhuzalt adagol, pozícionál és precíz geometriai formákká hajlít számítógép által vezérelt szervomotorok és programozható szerszámok segítségével. A rövid válasz arra, hogy szüksége van-e rá: ha a gyártási mennyiség meghaladja a napi néhány száz egyforma huzaldarabot, a kézi vagy félautomata hajlítás szinte biztosan többe kerül, mint maga a gép. A modern CNC huzalhajlítók képesek előállítani összetett 2D és 3D huzalformák ±0,1 mm-es tűréssel , olyan sebességgel, amelyet a kézi kezelők egyszerűen nem tudnak következetesen összehangolni.

Ugyanaz a platform, amely a szerkezeti huzalformákat hajlítja, a rugóhajlító gép ha megfelelő szerszámokkal és szoftvermodulokkal van felszerelve. Ez a kétfunkciós képesség az egyik oka annak, hogy a CNC huzalhajlító gépek az alapértelmezett választássá váltak az autóülésektől az orvosi eszközök gyártásáig terjedő iparágakban. Ahelyett, hogy két különálló rendszerbe fektetnének be, a gyártók egyetlen CNC platformot konfigurálnak a gyártási ütemtervtől függően mind a huzalformák, mind a nyomó- vagy torziós rugók kezelésére.

Ez a cikk bemutatja, hogyan működnek ezek a gépek, mi különbözteti meg a belépőszintet a csúcskategóriás modellektől, mely iparágak támaszkodnak rájuk leginkább, és mit érdemes megvizsgálni a rendszer megvásárlása vagy frissítése előtt.

Alapvető mechanika: Hogyan működnek a CNC huzalhajlító gépek

A mechanikai sorrend megértése segít a gép specifikációinak intelligens értékelésében, ahelyett, hogy a brosúra adatait elkülönítve hasonlítaná össze. A folyamat a huzalelőtoló rendszernél kezdődik, ahol az egyengető eltávolítja a tekercskészletet a felcsavart huzalról, mielőtt az belépne a hajlítófejbe. Az előtolás pontossága ebben a szakaszban kritikus – adagolási ciklusonként 0,5 mm-es hiba a vegyületet egy összetett 20 hajlítási szakaszon keresztül teljesen használhatatlan komponenssé alakítja.

A hajlítófej és szerszámrendszer

A hajlítófej minden CNC huzalhajlító gép szíve. Jellemzően egy központi hajlítócsapból, egy körülötte forgó hajlító ujjból és egy szorító mechanizmusból áll, amely a vezetéket a hajlítás során tartja. A belépő szintű gépeken a hajlítási irány rögzített, vagyis a kezelőnek manuálisan kell elforgatnia a vezetéket összetett 3D-s részek esetén. Középkategóriás és ipari rendszereken maga a hajlítófej forog – gyakran nevezik forgó hajlítófejnek –, így a gép egyetlen megszakítás nélküli ciklusban 3D huzalformákat hozhat létre.

Olyan gyártók csúcskategóriás rendszerei, mint a Wafios, a BendRobotics és a Meba hajlítófejek akár 7 vezérelt tengellyel , amely lehetővé teszi olyan geometriák kialakítását, amelyek a hagyományos berendezéseken lehetetlenek lennének. Maga a szerszám – csapok, ujjak és formázók – általában edzett szerszámacélból vagy keményfémből készül, és a huzal átmérőjének megfelelően van méretezve. A huzalátmérők közötti váltás általában szerszámcserét igényel, amely a gép kialakításától függően 15-45 percet vesz igénybe.

Szervomotorok és mozgásvezérlés

A modern CNC huzalhajlító gépek a hidraulikus működtetőket váltóáramú vagy egyenáramú szervomotorokra cserélik minden tengelyen. A szervovezérelt rendszerek gyorsabban reagálnak, kevesebb energiát fogyasztanak, és lehetővé teszik a vezérlő számára, hogy valós időben rögzítse a helyzetadatokat a minőségellenőrzés érdekében. A mozgásvezérlő – jellemzően egy szabadalmaztatott CNC egység vagy egy speciális szoftvert futtató ipari PC – értelmezi a programozott hajlítási sorrendet, és egyidejűleg koordinálja az összes tengelyt. Az előtolási sebesség, a hajlítási szög, a hajlítás iránya és a vágás ezredmásodpercenként szinkronizálva van.

Egyes gépek bütyökkel hajtott mechanikus rendszert használnak az egyszerű, nagy térfogatú alkatrészekhez, ahol szükségtelen a szervó rugalmassága, de ezek egyre ritkábban fordulnak elő új telepítéseknél. A tendencia határozottan a csupa szervó platformok felé mutat, mivel ezek alkalmazkodnak a gyors programváltozásokhoz – ez olyan munkahelyi környezetben szükséges, ahol 20 különböző huzalforma futhat egyetlen műszakban.

Vágórendszerek

A huzalt hajlítás után nyíró- vagy forgóvágó mechanizmussal vágják el. A nyírási vágás gyorsabb, és jól működik lágy és közepesen kemény huzalokhoz, körülbelül 8 mm átmérőig. A forgóvágás tisztább végeit eredményez minimális sorja mellett, ami fontos olyan alkalmazásokban, ahol a huzalvégek érintkeznek a tömítésekkel, mozgó alkatrészekkel vagy emberi bőrrel. Egyes rugóhajlítógép-konfigurációk külön vágószerszámot használnak, amely egyidejűleg a végtekercset is képezi, kiküszöbölve a másodlagos műveletet.

Gépkategóriák és azok mire készültek

A CNC huzalhajlító gépek nem egy kategória. A piac a 30 000 dollár alatti, egyszerű 2D konzolokat előállító gépeket öleli fel az 500 000 dollárt meghaladó, nehéz szerkezeti huzalokat autóipari vagy építőipari alkalmazásokhoz meghajlító rendszerekig. A rossz kategória kiválasztása a vásárlók leggyakoribb és legdrágább hibája.

2D kontra 3D képesség

A 2D CNC huzalhajlító gép egyetlen síkban hajlítja a huzalt. A kész alkatrészt le lehet emelni egy sima felületről anélkül, hogy bármely rész a sík fölé vagy alá emelkedne. Ez a kiskereskedelmi lámpatestekben, HVAC-komponensekben és fogyasztói hardverekben használt huzalformák nagyon nagy részét fedi le – olyan termékek esetében, ahol a 3D-képesség többletköltsége nem szükséges. A 3D gép forgástengelyt ad a hajlítófejhez vagy a huzalelőtoló csőhöz, lehetővé téve az alkatrész háromdimenziós spirálozását vagy csavarodását. Az autós üléskeretek, az ergonomikus deréktámaszok és az összetett orvosi huzalvezetők 3D képességet igényelnek.

Rugóhajlító gép, mint alkategória

A rugós hajlítógép technikailag a CNC huzalhajlító gépcsalád egy speciális változata, amely a huzal rugógeometriáira történő feltekercselésére van optimalizálva. A legfontosabb mechanikai különbség a tekercsszerszám – egy edzett formázó, amely pontosan a huzal középvonalához képest van elhelyezve a tekercs átmérőjének szabályozása érdekében – kombinálva a tekercseket axiálisan előremozdító pitch szerszámmal. A modern CNC rugóhajlító gépek képesek előállítani nyomórugók, hosszabbító rugók nyitott vagy zárt horgokkal és torziós rugók tetszőleges lábszögekkel , mind ugyanazon a programcikluson belül. A rugótípusok közötti váltáshoz általában csak programváltásra és kisebb szerszámbeállításra van szükség, nem pedig teljes gépváltásra.

Anyagkompatibilitás és huzalspecifikációk

A hajlított anyag a gép kiválasztásának minden aspektusát befolyásolja: a szükséges hajlítóerőt, a szerszám geometriáját, a szükséges visszarugózási kompenzációt és a szerszámkopási sebességet. Gyakori és költséges hiba feltételezni, hogy egy lágyacélhuzalhoz előírt gép ugyanolyan jól működik a rozsdamentes vagy nagy széntartalmú rugós huzalokon.

• Lágy acélhuzal (AISI 1006–1018): A legkönnyebben hajlítható anyag, alacsony visszarugózással és jó hajlékonysággal. A legtöbb CNC huzalhajlító gépet a maximális átmérőre vonatkozó specifikáció szerint erre az anyagra minősítették.
• Rozsdamentes acél (304, 316, 316L): Körülbelül 50-70%-kal nagyobb hajlítóerőt igényel, mint az azonos átmérőjű lágyacél, a nagyobb szakítószilárdság és a nagyobb visszarugaszkodás miatt. A gépeket ennek megfelelően le kell csökkenteni – egy 8 mm-es lágyacélhoz minősített gép csak 5–6 mm-es rozsdamentes acélt kezelhet megbízhatóan.
• Magas széntartalmú rugóacél (ASTM A228, A227): Elsősorban rugós hajlítógépeknél használják. A húzószilárdság elérheti a 2000 MPa-t finom huzalmérőkben, ami robusztus szerszámozást és precíz visszarugózási kompenzációs algoritmust igényel a CNC vezérlőben.
• Alumínium huzal: Alacsonyabb erőigény, de lényegesen lágyabb, ami azt jelenti, hogy a szerszámnyomok láthatóak, ha a szerszám felülete nem megfelelő. Könnyű lámpatestekben és kijelző alkalmazásokban használják.
• Titán és speciális ötvözetek: Speciális szerszámozást, lassabb hajlítási sebességet és gyakran a műveletek közötti lágyítást igényel. Az ezekhez az anyagokhoz használt CNC huzalhajlító gépek jellemzően egyedi gyártásúak vagy szabványos platformokról erősen módosítottak.

Springback – a huzal rugalmas visszanyerése a hajlítás feloldása után – jelentősen eltér az anyagok között, sőt az azonos anyagú huzaltételek között is. A kiváló minőségű CNC vezérlők visszarugózási kompenzációs táblázatokat tartalmaznak, amelyek a ténylegesen programozott hajlítási szöget a célszög fölé állítják a megfelelő végső geometria elérése érdekében. Egyes rendszerek folyamat közbeni mérést használnak kamerával vagy érintkezőszondával a tényleges hajlítási szögek észlelésére és valós időben történő korrekciójára, csökkentve ezzel az új programfuttatás első részeinek selejtezését.

Programozás és szoftver: az igazi versenyképes megkülönböztető

Két közel azonos mechanikai specifikációjú gép a szoftverplatformtól függően nagyon eltérő valós eredményeket produkál. A programozási idő, az átállás hatékonysága és a geometria CAD-rendszerekből történő importálása ma már ugyanolyan fontos, mint a mechanikai képesség – különösen rövid gyártási ciklusokkal és gyakori alkatrészcserékkel járó környezetekben.

Offline programozás és CAD import

A vezető CNC huzalhajlítógép szoftverplatformok – köztük a Wafios Wafios FMG, a Simplex és a Numalliance szabadalmaztatott rendszerei – lehetővé teszik a kezelők számára, hogy közvetlenül DXF vagy STEP fájlokból importálják a huzalgeometriát. A szoftver automatikusan kiszámítja a szükséges hajlítási sorrendet, a szerszámpozíciókat és a becsült visszarugózást. Ez azt jelenti, hogy egy új alkatrészprogram 20-60 perc alatt offline is létrehozható, ahelyett, hogy órákat töltene a próbadarabok futtatásával. Magas mixkörnyezetekben ez a képesség önmagában is helyreállítható Műszakonként 2-4 gépóra amely egyébként elveszne az átállás miatt.

Szimuláció és ütközésészlelés

Mielőtt új programot futtatna a tényleges gépen, a szimulációs szoftver a teljes hajlítási szekvenciát 3D-ben jeleníti meg, jelezve az esetleges ütközéseket a hajlítószerszámok, a huzal és az alkatrész már hajlított részei között. Ez különösen értékes összetett 3D-s huzalformák esetén, ahol a vak hajlítás a vezetéket a gépfejbe hajthatja. A szimulációban, nem pedig a gyártás során bekövetkező ütközés megakadályozza a szerszámok károsodását, amelynek javítása a gép típusától függően 2000–15 000 dollárba kerülhet.

Rugóhajlítógép szoftverspecifikációi

A rugóhajlító gép szoftvere olyan paramétereket ad hozzá, amelyek nem szerepelnek az általános huzalhajlító programokban: tekercs átmérője, menetemelkedése, szabad hossz, aktív tekercsek száma és végkonfiguráció. A fejlett platformok lehetővé teszik a kezelő számára, hogy megadja a rugó funkcionális specifikációját – rugósebességet, munkaterhelést adott elhajlás mellett –, a szoftver pedig visszaszámolja a szükséges huzalátmérőt és tekercsgeometriát, majd automatikusan generálja a gépprogramot. Ez kiküszöböli azt a manuális iterációt, amelyet a rugótervezők hagyományosan próbatekercselésen és terhelési teszteken keresztül végeztek.

Adatkapcsolat és Ipar 4.0 integráció

A modern CNC huzalhajlító gépek egyre inkább támogatják az OPC-UA vagy MQTT adatprotokollokat, lehetővé téve a gyártási adatok – ciklusszám, hibakódok, hajlítási erő leolvasások és programazonosítók – valós időben történő továbbítását a gyártási végrehajtó rendszerekbe. Ez lehetővé teszi a gyártástervezők számára, hogy az ütemterv szerint nyomon kövessék a teljesítményt anélkül, hogy a padlót járnák, a karbantartó csapatok pedig nyomon követhetik a szerszámkopási ciklusokat, és ütemezhetik a cserét, mielőtt meghibásodás lépne fel. Azok a gépek, amelyek nem rendelkeznek ilyen interfésszel, felelősséggé válnak azokban a létesítményekben, amelyek az üzem egészére kiterjedő adatgyűjtési stratégiákat alkalmaznak.

Iparágak és alkalmazások, amelyek megnövelik a CNC-huzalhajlítási keresletet

A huzalformázó berendezések globális piacát hozzávetőlegesen értékelték 1,8 milliárd dollár 2023-ban és továbbra is növekszik, elsősorban az autóipari könnyűsúlyozási követelmények, az orvostechnikai eszközök ágazatának növekedése, valamint az e-kereskedelmi teljesítési infrastruktúra bővülése miatt, amely hatalmas mennyiségű vezetéktárolót és kijelzőelemet igényel.

Gépjárműgyártás

Az autóipar a CNC huzalhajlító gépek legnagyobb végpiaca. Egy tipikus személygépjármű tartalmaz 200-400 egyedi huzalforma , az üléskeret rugóktól és az ágyéktámasztó íjaktól a motorháztető-támasz rudakig, az ablaktörlő-rudazatokig és a motortér kábelvezetőiig. Az elektromos járművek bonyolultabbá teszik a huzalformát az akkumulátormodul-rögzítő rendszerekben és a hőkezelési egységekben. A Tier 1 gépjárműipari beszállítók jellemzően több CNC huzalhajlító gépet üzemeltetnek gyártási cellánként, és az OEM-vevők szerződéses elvárása szerint az átállási idő 10 percnél rövidebb.

Orvosi eszközök és sebészeti műszerek

Az orvosi huzalhajlítás magában foglalja a nitinol vezetődrótokat, a rozsdamentes sebészeti eszközöket, az ortopéd implantátum alkatrészeket és a minimálisan invazív sebészeti eszközökben használt bonyolult drótvázakat. Ezek az alkalmazások a lehető legnagyobb pozicionálási pontosságot követelik meg – a ±0,05 mm-es tűrések gyakoriak – kombinálva az anyagtétel és a gépparaméterek teljes nyomon követhetőségével a szabályozási megfelelés érdekében. Az orvosi gyártásban használt CNC huzalhajlító gépek jellemzően olyan tanúsítási programokat futtatnak, amelyek minden egyes hajlítási paramétert naplóznak minden egyes alkatrészhez, és az adatokat egyedi alkatrész sorozatszám alapján tárolják.

Tavaszi gyártás

Az elkötelezett rugógyártók elsődleges gyártóberendezésként CNC rugóhajlító gépeket üzemeltetnek. Egy közepes méretű tavaszi bolt működhet 5-20 CNC rugóhajlító gép egyszerre , mindegyik más típusú rugót gyárt. Az alkalmazások kiterjednek az autóipari felfüggesztésekre és szeleprugókra, ipari géprugókra, fogyasztói elektronikára (billentyűzetkapcsolók, toll-mechanizmusok) és repülőgép-működtetőrendszerekre. A rugóhajlító gépek szegmense az egyik leggyorsabban növekvő alkategória az elektromos járművek akkumulátor-rendszere és az energiatároló szektorok iránti kereslet miatt, ahol a precíz rugóterhelés kritikus a cellák összenyomása és a hőérintkezők kezelése szempontjából.

Kiskereskedelmi berendezési tárgyak és kijelzőrendszerek

A kiskereskedelmi láncokat kiszolgáló, speciális huzalforma-gyártók óriási mennyiségben gyártanak drótbemutató állványokat, polcelválasztókat, horgokat és kosárrendszereket. Ez a szegmens a nagy áteresztőképességet értékeli az extrém precizitás helyett – egy 2D CNC huzalhajlítógép, amely 1500 alkatrész per óra sebességgel fut egy egyszerű kiskereskedelmi horogprogramon, számos kijelzőberendezés-üzletág magját képviseli. Az alacsony anyagköltség és az áruszintű árak ebben a szegmensben kiemelten kezelik a gépek üzemidejét és az átállási hatékonyságot.

HVAC és készülékgyártás

A hűtőpolcok, a sütőrácsok, a mosógép dobtartói és a HVAC rács keretei mind huzalformájú termékek, amelyeket CNC huzalhajlító gépeken gyártanak. Ezek nagy volumenű, viszonylag egyszerű huzalformák, ahol egy 2D-s vagy egyszerű 3D-s, automatizált üzemmódban, minimális kezelői beavatkozással működő gép a standard gyártási modell. A rozsdamentes acél és a horganyzott lágyacél a domináns anyagok ebben a szegmensben.

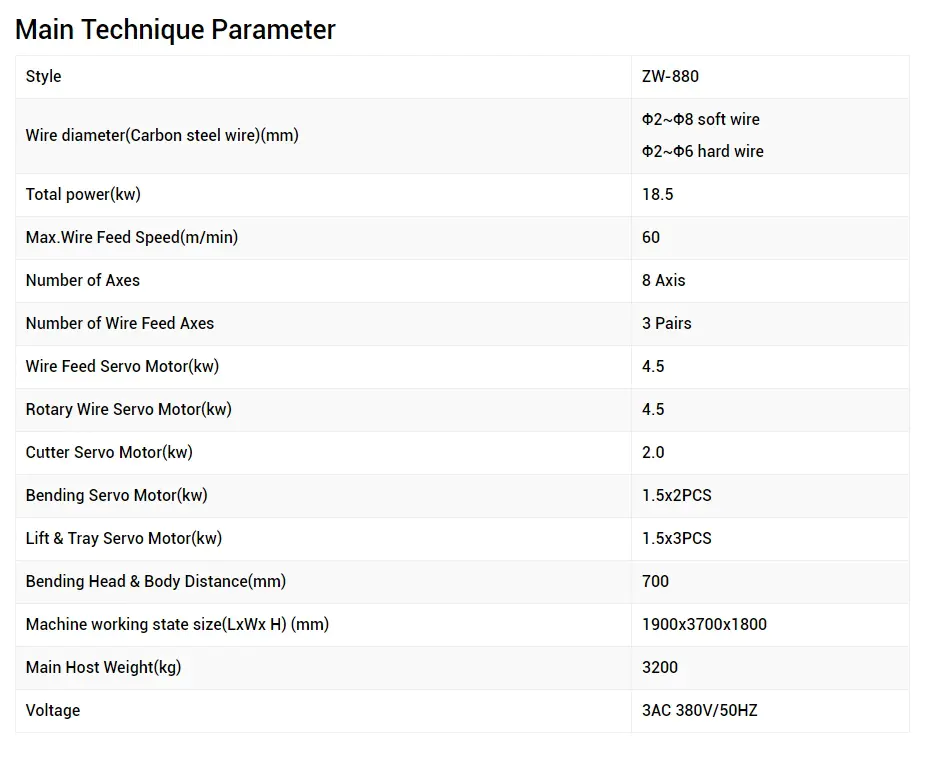

Főbb jellemzők, amelyeket vásárlás előtt értékelni kell

A gépek specifikációi nem mindig hasonlíthatók össze közvetlenül a gyártók között, és egyes számadatokat a legjobb körülmények között adnak meg, amelyek nem feltétlenül tükrözik az Ön tényleges gyártási követelményeit. A következő kritériumokat minden vásárlási döntésnél kritikusan kell értékelni.

• Huzal átmérő tartomány: Mindig ellenőrizze, hogy a névleges átmérő elérhető-e az Ön speciális huzalanyagával és edzettségével, nem csak a lágyított lágyacéllal. Kérje meg a gyártókat, hogy mutassák be a gépet az Ön tényleges anyagával.
• A vezérelt tengelyek száma: A több tengely bonyolultabb alkatrészeket tesz lehetővé, de a programozás bonyolultságát és költségét is növeli. Ne vásároljon 6 tengelyes képességet, ha a termékpalettája csak 3-at igényel.
• Hajlítóerő és nyomaték: A kN-ben vagy Nm-ben megadott névleges érték határozza meg a gép által kezelhető maximális huzalméretet és -keménységet. Az anyagváltozások és a szerszámkopás figyelembevétele érdekében legalább 20%-kal növelje a számított szükségletet.
• Az adagolás pontossága és ismételhetősége: Keresse a ±0,1 mm-es vagy jobb adagolási pontosságot. Az ismételhetőség (a gép azon képessége, hogy egyenletesen eltalálja ugyanazt a pozíciót) gyakran jobb, mint az abszolút pontosság, és jobban befolyásolja a gyártás minőségét.
• Átállási idő: Kérjen élő bemutatót a két különböző alkatrészprogram közötti teljes átállásról. Ez informatívabb, mint bármely specifikációs adatlap ábra.
• Szoftver ökoszisztéma: Értékelje az offline programozási képességet, a támogatott CAD-importálási formátumokat, az adatexportálási lehetőségeket és a képzett szoftvertámogatás elérhetőségét az Ön régiójában.
• Alkatrészek elérhetősége és átfutási ideje: Az a gép, amely 6 hétig tétlenül várja a szabadalmaztatott szervohajtást, sokkal drágább, mint a vételár sugallja. Győződjön meg arról, hogy a kopó alkatrészek és a kritikus alkatrészek helyben vannak raktáron, vagy olyan átfutási idővel állnak rendelkezésre, amelyet a gyártási ütemterv képes felvenni.
• Képzési és beüzemelési támogatás: Az új CNC huzalhajlító gépek jellemzően 3-5 napos helyszíni üzembe helyezést és kezelői képzést igényelnek a megbízható termelési teljesítmény eléréséhez. Ellenőrizze, hogy mit tartalmaz a vételár, és mi jár többletköltséggel.

Termelékenységi referenciaértékek: Hogyan néz ki a valódi termelés

A gépgyártók által közzétett ciklusidő-adatok ideális körülményeket mutatnak – tiszta vezeték, egyszerű geometria, optimális szerszámok, tapasztalt kezelő. A tényleges termelés egy tipikus gyártási környezetben ekkor fut a névleges áteresztőképesség 65–85%-a az anyagcserék, a kisebb leállások, a programindítási selejtezések és az ütemezett karbantartások elszámolásakor. A névleges áteresztőképesség körülbelül 70%-ának tervezése konzervatív és védhető megközelítés kapacitástervezési célokra.

Tekintsünk egy olyan műhelyt, amely rozsdamentes acél huzalformát gyárt 12 hajlítással, 4 tengelyes CNC huzalhajlító géppel, 400 alkatrész/óra sebességgel, 4 mm-es lágyacél huzalon. Azonos átmérőjű rozsdamentes acél esetén a nagyobb anyagszilárdság miatt 30-40%-os fordulatszám-csökkenés várható – nevezzük ezt 250-280 alkatrésznek óránként teljes hatásfok mellett, vagy nagyjából 175-200 alkatrészt óránként 70%-os kihasználtság mellett. Egy 8 órás műszak alatt körülbelül 1400–1600 alkatrészt adnak le – ennek a számnak meg kell felelnie a napi kereslet- és készletcéloknak, mielőtt elkötelezné magát a gépvásárlás mellett.

Rugós hajlítógépes alkalmazásoknál az áteresztőképesség nagymértékben függ a rugó bonyolultságától. Egy egyszerű hengeres nyomórugó különleges végkonfiguráció nélkül 300–500 darab/perc sebességgel futhat egy nagy sebességű CNC tekercsen. A torziós rugó két pontosan elhelyezett, különböző szögirányban elhelyezett lábbal csak 20-50 darab/perc sebességgel futhat. Mindkettőt ugyanabban a gépkategóriában gyártják – a geometria határozza meg a teljesítményt, nem csak a gép névleges sebességét.

Karbantartási követelmények és a teljes tulajdonlási költség

Egy CNC huzalhajlító gép vételára jellemzően a teljes költség 50-65%-a 10 éves élettartam alatt. A fennmaradó részt a szerszámok, a karbantartás és az energiafogyasztás teszi ki. E költségek előzetes megértése megakadályozza a költségvetési meglepetéseket, amelyek aláássák a befektetés üzleti érdekét.

Szerszámkopás és csere

A hajlító csapok és ujjak fogyóeszközök. Rozsdamentes huzalt futtató, nagy teljesítményű gépeken a hajlítócsap kitarthat 500 000–2 000 000 ciklus csere előtt. Óránkénti 250 alkatrésznél, alkatrészenként 12 hajlítással, ez 3000 hajlítást jelent óránként – ami azt jelenti, hogy egy csapot 170–670 gyártási óránként cserélni kell. A keményfém szerszámozás 3–5-ször tovább tart, mint a hagyományos szerszámacél, de egységenként 4–6-szor többe kerül. A megfelelő választás a termelési mennyiségtől és az állásidő-tűréstől függ.

Megelőző karbantartási ütemterv

A gyártók általában napi kenésellenőrzést, az egyengetőgörgők és hajtógörgők heti ellenőrzését, a szervomotor-tengelykapcsolók és a jeladó visszajelzéseinek havi ellenőrzését, valamint a hajlítófej-csapágy szerelvény éves ellenőrzését javasolják. Azok a gépek, amelyek poros vagy nedves környezetben működnek – gyakoriak a gyártóüzletekben –, az elektromos burkolatok gyakoribb tisztítását és ellenőrzését igénylik. Az egyengetőrendszer figyelmen kívül hagyása a leggyakoribb karbantartási hiba: az elhasználódott egyengetőhengerek maradék tekercskötést tesznek lehetővé a huzalban, ami helyzeti hibákat okoz, amelyek véletlenszerű változásként jelennek meg a kész alkatrész geometriájában.

Energiafogyasztás

A 4–8 mm-es huzalátmérő tartományban működő, teljesen szervó CNC huzalhajlító gépek jellemzően húznak 3-8 kW aktív hajlításkor , csúcsokkal a gyorsítási szakaszban. Ez lényegesen alacsonyabb, mint a megfelelő hidraulikus gépeknél, amelyek teljes szivattyúnyomás mellett alapjáraton járnak. A hidraulikus rendszerekről szervohajtású rendszerekre való átállásból származó energiamegtakarítás gyakran jelentős mértékben hozzájárul a gépek korszerűsítésének megtérülési számításaihoz, különösen a magas villamosenergia-költségű vagy aktív szén-dioxid-csökkentési programokkal rendelkező létesítményekben.

Automatizálási integráció: Magán a gépen túl

Az önálló CNC huzalhajlító gép gyakran csak egy alkatrész egy szélesebb automatizált gyártócellában. A hajlítógép kimenete közvetlenül betáplálható egy hegesztőberendezésbe, egy formázóprésbe, egy összeszerelő állomásba vagy egy ellenőrző rendszerbe. Ezeket az interfészeket eleve helyesen megtervezni lényegesen olcsóbb, mint a telepítés utáni utólagos felszerelésüket.

Az elterjedt downstream automatizálási konfigurációk közé tartozik a szállítószalagos kisülés a nagy mennyiségű 2D huzalformákhoz, a robotizált alkatrészek elhelyezése a 3D formáknál, ahol a tájolás számít a későbbi összeszerelésnél, a látásellenőrző rendszerek, amelyek ellenőrzik a kész alkatrész geometriáját egy CAD-sablonhoz képest, és elutasítják a tűréshatáron kívüli részeket, mielőtt azok elérnék az összeszerelősort, valamint az automatizált tekercsleállító gépek, amelyek egyetlen huzaltekercselőt nem cserélnek le. nem tervezett leállások forrása a nagy teljesítményű CNC huzalhajlító berendezéseknél.

A rugóhajlító gépcelláknál az automatizált számláló, válogató és csomagoló rendszerek alapfelszereltségnek számítanak a nagy volumenű rugógyártásban. A rugókat vibrációs táladagolókba eresztik, amelyek az automatizált csomagoláshoz vagy másodlagos műveletekhez, például hőbeállításhoz, lövöldözéshez vagy bevonáshoz irányítják őket. Ezeknek a rendszereknek az integrálása megköveteli a rugó geometriájának gondos odafigyelését – a gubancolódásra hajlamos rugó tartós elakadásokat okoz a vibrációs kezelőberendezésekben, ami sokkal könnyebben megoldható a tervezési szakaszban, mint a berendezés felszerelése után.

Gyakran ismételt kérdések a CNC huzalhajlító gépekkel kapcsolatban

Mekkora a minimális gyártási mennyiség, ami indokolja a CNC huzalhajlító gépet?

Nincs univerzális küszöb, de a legtöbb gyártó úgy találja, hogy a CNC-huzalhajlítás költséghatékonyabbá válik napi 500–1000 egyforma alkatrész feletti mennyiségben, 3-nál több hajlítást igénylő alkatrész esetén. Ennél a mennyiségnél a kézi vagy félautomata szerszámozás egyszerűbb berendezésekkel jellemzően jobb megtérülést biztosít. A nagyon magas keverékű, kis mennyiségű munkát végző szaküzletek néha kifejezetten a gyors váltási képességük miatt indokolják a CNC gépeket, nem pedig önmagában az áteresztőképesség miatt.

Lehet-e egy CNC huzalhajlító gép és egy rugóhajlító gép ugyanaz az egység?

Igen. Sok modern CNC huzalhajlító platform konfigurálható rugós tekercselésre a megfelelő tekercselés és osztású szerszámok felszerelésével. A szoftvernek támogatnia kell a rugóparamétereket is. Előfordulhat azonban, hogy egy huzalformákra optimalizált gép nem éri el a finomhuzalos, nagy sebességű rugógyártáshoz szükséges előtolási sebességet vagy szögfelbontást. Ha az Ön elsődleges terméke a rugók, akkor egy erre a célra épített rugóhajlítógép teljesítménye felülmúlja az általános célú, rugós munkára alkalmas huzalhajlítógépet.

Mennyi ideig tart egy új alkatrész programozása CNC huzalhajlító gépen?

Az offline programozószoftverrel és a kész alkatrész DXF fájljával egy tapasztalt programozó 30-90 perc alatt tud működő programot generálni egy szabványos 2D vagy 3D vezetékes formára. A gépi programozás offline eszközök nélkül 2–6 órát is igénybe vehet az összetett alkatrészek esetében, beleértve a tesztfutásokat és a beállításokat. A tavaszi programok gyakran gyorsabbak, mert a geometria szabályosabb, és a szoftver nagyobb részt automatikusan elvégzi a számításokat.

Milyen huzalanyagokat képes kezelni egy szabványos CNC huzalhajlítógép?

A szabványos gépek lágyacélt, rozsdamentes acélt (csökkentett kapacitással) és alumíniumot kezelnek. A magas széntartalmú rugóhuzalt rugóoptimalizált gépek és néhány általános huzalhajlító kezelik. A titán, a nitinol és a speciális ötvözetek általában módosított vagy egyedi gépeket igényelnek, és egyes alkalmazásokhoz fűtött szerszám szükséges a megfelelő rugalmasság eléréséhez.

Hogyan működik a rugós visszatérítés a gyakorlatban?

A gépvezérlő kiszámított túlhajlítást ad minden programozott szöghez, hogy kompenzálja a rugalmas visszaállást a szerszámok kioldása után. Ezt a kompenzációs értéket tapasztalati úton határozzák meg – a gép meghajlítja a próbadarabokat, megméri a ténylegesen elért szöget, és kiszámítja a szükséges korrekciót. A modern rendszerek anyagtípus és átmérő szerint építik a rugós asztalokat, így a kompenzáció automatikusan történik az anyag kiválasztásakor. A folyamat közbeni mérőrendszerek a tényleges mért eredmények alapján valós időben frissíthetik a kompenzációs értékeket, csökkentve ezzel az új program indításakor szükséges próbadarabok számát.
