Hogyan működik a hajlítógép? Rugóhajlítási útmutató

Hogyan működik a hajlítógép: az alapelv

A hajlítógép úgy működik, hogy ellenőrzött erőt fejt ki egy munkadarabra – jellemzően fémre, huzalra vagy csőre –, hogy vágás vagy hegesztés nélkül meghatározott szögben vagy alakban deformálja azt. A gép egy lyukasztó (felső matrica), egy matrica (alsó szerszám) és egy hátmérő kombinációját használja az anyag megismételhető pontosságú pozicionálására és hajlítására. Az alapvető mechanika az anyag folyáshatárának túllépésén alapul, így az tartósan deformálódik, miközben a szakítószilárdsága alatt marad, hogy elkerülje a törést.

Gyakorlatilag, amikor a lyukasztó leereszkedik a szerszámba, arra kényszeríti a fémlemezt vagy a huzalt, hogy alkalmazkodjon a szerszám geometriájához. Az elért szög függ a behatolási mélységtől, a szerszám nyílásszélességétől és az anyag saját rugózási jellemzőitől. A modern CNC hajlítógépek mindezeket a változókat digitálisan vezérlik, lehetővé téve a ±0,1°-os tűréshatárt a hajlítási szögben és a ±0,1 mm-es tűréseket a hátsó idomtartó pozicionálásában.

Az ipari felhasználásban számos elsődleges hajlítási módszer létezik, amelyek mindegyike különböző anyagokhoz és gyártási mennyiségekhez igazodik:

• Levegő hajlítás: A lyukasztó benyomja az anyagot a szerszámba, anélkül, hogy kimélyedne. A végső szög a lyukasztás behatolási mélységétől függ. Ez a legrugalmasabb módszer, és világszerte a présfékműveletek több mint 60%-át teszi ki.
• Aljozás (alsó hajlítás): A lyukasztó teljesen belenyomja az anyagot a szerszámba, így nagyon pontos szögeket ér el. A visszaugrás minimális, mert az anyag teljesen összenyomódott. Nagyobb űrtartalom szükséges – jellemzően 3-5-ször nagyobb, mint a léghajlítás.
• Érme: A legnagyobb nyomású módszer, ahol a lyukasztó és a matrica az anyagot közel nulla visszarugózásra szorítja. Rendkívül szűk tűréshatárokhoz használják, gyakran a repülőgépgyártásban vagy az orvosi alkatrészek gyártásában.
• Hengerhajlítás: Három tekercs fokozatosan görbíti a lapot vagy lemezt ívekké vagy hengerekké. Gyakori a csőgyártásban és a szerkezeti acélgyártásban.
• Rotációs húzó hajlítás: Főleg csövekhez és profilokhoz használják. Egy szorítószerszám tartja a csövet, míg egy hajlítószerszám egy rögzített középpont körül forog, és formába húzza a csövet. Nélkülözhetetlen a kipufogócsövek és bukóketrecek szűk sugarú hajlításaihoz.

Főbb alkatrészek egy hajlítógép belsejében

Az egyes alkatrészek működésének megértése segít a kezelőknek a problémák hibaelhárításában és a kimeneti minőség optimalizálásában. Minden hajlítógép típustól függetlenül közös mechanikai és vezérlőelemekkel rendelkezik.

A keret és az ágy

A gépváz egy hegesztett vagy öntött acélszerkezet, amely elhajlás nélkül veszi fel a hajlító erőket. A 400 tonnás vagy nagyobb tömegű nagyméretű fékfékeknél az ágy terhelés alatt mérhetően elhajlik – néha 0,3–0,5 mm-rel 4 méteres fesztávon. A jobb gépek koronázási rendszereket használnak (mechanikus vagy hidraulikus ékalapú), hogy kompenzálják ezt az elhajlást és fenntartsák a szög egyenletességét a teljes alkatrész hosszában.

A kos (felső gerenda)

A munkahenger a felső szerszámot (lyukasztót) hordozza, és lefelé hidraulikus hengerek, szervoelektromos hajtások vagy mechanikus excenterek hajtják. A precíziós lemezműhelyekben már alapfelszereltségű szervoelektromos présfékek ±0,01 mm-es pozicionálási ismételhetőséget tesznek lehetővé — lényegesen jobb, mint a hagyományos hidraulikus kiviteleknél, amelyek jellemzően ±0,04 mm-t érnek el.

Szerszámozás: Üss és vágó

A lyukasztó hegyének sugara, a vágószerszám nyílásszélessége (V-nyílás) és a vágószerszám váll sugara közvetlenül befolyásolja a hajlítás minőségét. Általános szabály, hogy a V-nyílás az anyagvastagság 6-10-szerese legyen. Például a 3 mm-es lágyacél hajlításához általában 20–24 mm-es V-acélt használnak. A túl keskeny szerszám használata az anyag túlzott elvékonyodását és repedezését okozza; A túl széles matrica növeli a visszaugrást és csökkenti a szögpontosságot.

Hátsó mérőrendszer

A hátsó mérő egy motoros ütköző, amely minden hajlítás előtt pontosan pozícionálja az anyagot. A modern többtengelyes hátmérők (általában 4-6 tengelyes) lehetővé teszik a CNC-vezérlést mind a mélységben, mind a magasságban, lehetővé téve az összetett karimás alkatrészek automatikus előállítását kézi áthelyezés nélkül. A visszamérő pontossága közvetlenül meghatározza a karima hossztűrését, amely a jól karbantartott CNC présfékeken ±0,1-±0,2 mm között mozog.

CNC vezérlő

A modern hajlítógépek dedikált CNC vezérlőket (Delem, Cybelec vagy szabadalmaztatott rendszereket) futtatnak, amelyek tárolják a hajlítási programokat, kiszámítják a szükséges űrtartalmat, kompenzálják a visszarugaszkodást és koordinálják a többtengelyes mozgást. A CAD/CAM szoftveren (pl. Radan, SolidMűködik Bend) keresztül történő offline programozás lehetővé teszi a mérnökök számára, hogy hajlítási szekvenciákat fejlesszenek ki számítógépen, és közvetlenül a gépre vigyék át, így a beállítási idő 40–70%-kal csökken a manuális próba-hiba programozáshoz képest.

Hogyan a Rugóhajlító gép Works

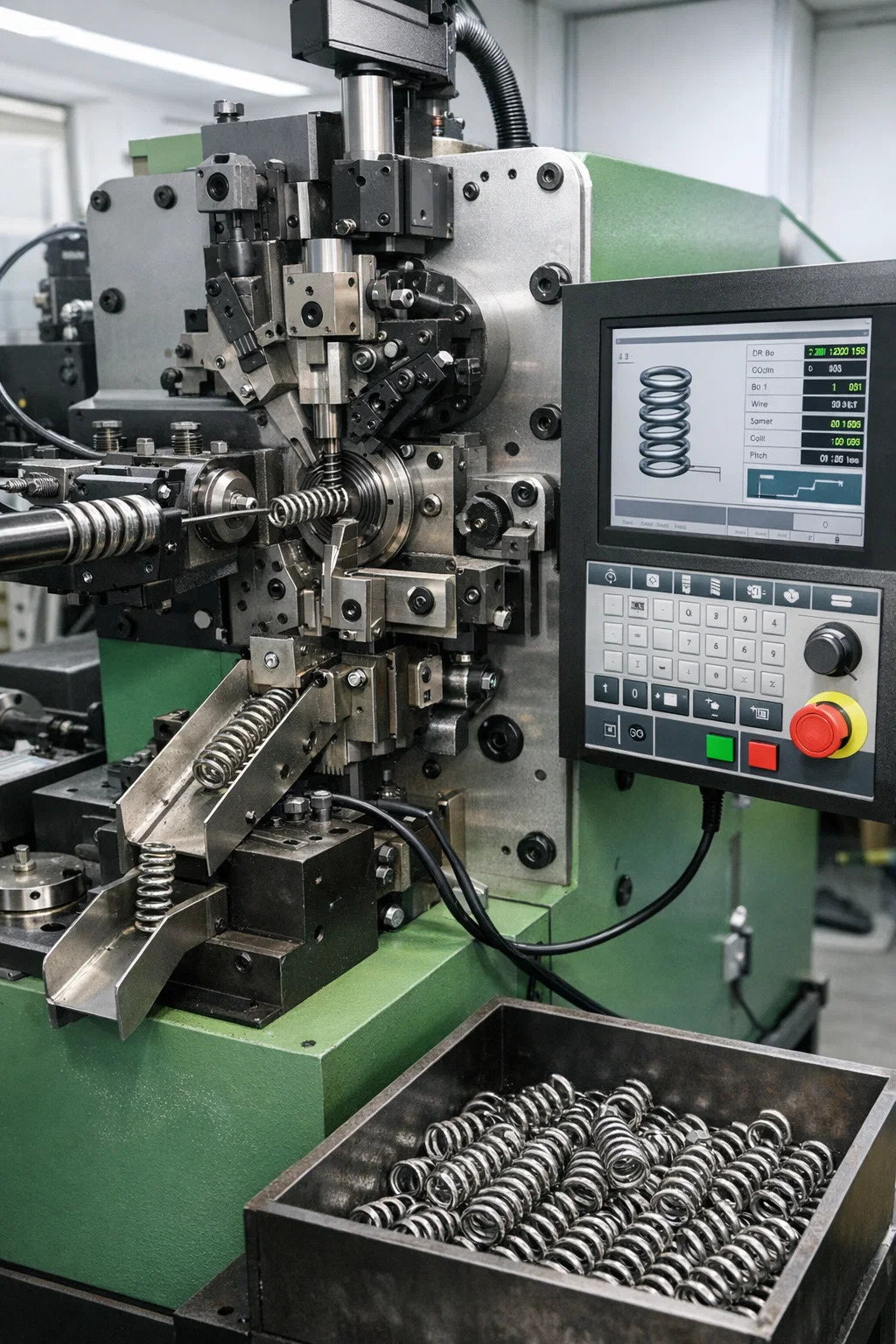

A rugós hajlítógép egy speciális típusú hajlítógép, amelyet kifejezetten arra terveztek, hogy huzalból vagy lapos anyagból rugókat és rugószerű formákat alakítsanak ki – beleértve a tekercseket, torziós rugókat, nyomórugókat, hosszabbítórugókat és egyedi huzalformákat. A hagyományos fémlemez présfékektől eltérően a rugós hajlítógépek forgó hajlítócsapokkal, állítható bütykökkel és huzalelőtoló mechanizmussal működnek, amelyek együttesen folyamatosan formálják a huzalt a gépen áthaladva.

A CNC rugóhajlító gép alapvető munkaciklusa a következő szakaszokon megy keresztül:

1. Huzal előtolás: A szervohajtású adagológörgők a huzalt egy tekercsorsóból a pontos hosszúságig előretolják. Az előtolási pontosság a modern gépeken eléri a ±0,02 mm-t ciklusonként.
2. Hajlítás/tekercselés: A hajlítócsapok vagy tekercselő szerszámok oldalirányú erőt fejtenek ki az előrehaladó huzalra, és egy tekercselő perem köré vagy egy sor hajlítási ponton keresztül tekerik a kívánt geometriát.
3. Hangmagasság szabályozása: A nyomószerszám axiálisan mozog, hogy szabályozza a nyomó- vagy hosszabbító rugók tekercsei közötti távolságot.
4. Vágás: Amint a rugó eléri a programozott hosszát, egy vágó tisztán elvágja a huzalt, és a kész rugót egy gyűjtőtartályba vagy szállítószalagba löki.

A nagy sebességű CNC rugóhajlító gépek jellemzően 30-200 rugót állítanak elő percenként a huzalátmérőtől és a rugó bonyolultságától függően. Egyes nagy térfogatú tekercsek vékony vezetéken (0,1–0,5 mm) az elektronikai szektorban meghaladják a 400 alkatrész/perc sebességet.

Rugóhajlító gépek típusai

A rugóhajlító gépek többféle konfigurációban kaphatók a rugó típusától és a gyártási követelményektől függően:

Springback: Miért számít, és hogyan kezelik a hajlítógépek

A rugós visszacsatolás az egyik legjelentősebb kihívás minden hajlítási műveletben, legyen szó fémlemez présfékről vagy rugós hajlítógépről. Amikor egy erő meghajlítja a fémet, a deformációnak csak egy része képlékeny (tartós). A rugalmas rész helyreáll, amint az erőt feloldják, aminek következtében az alkatrész visszaugrik az eredeti alakja felé. A közönséges lágyacéllemezeknél a visszaugrási szögek általában 1° és 5° között vannak, míg a nagy szilárdságú acélok és a rozsdamentes acélok 6°–12°-ot vagy még többet is visszarugózhatnak.

A rugóhajlító gépek ennek a problémának különösen akut változatával szembesülnek. Az egész terméket a rugalmas helyreállítása határozza meg – például egy nyomórugónak előre láthatóan kell tárolnia és felszabadítania az energiát, így a tekercselési folyamatnak pontosan figyelembe kell vennie a visszarugózást, hogy elérje a cél szabad hosszát és rugósebességét. Az a rugó, amely a programozottnál jobban visszaugrik, túl hosszú lesz; amelyik kevésbé rugózik vissza, túl rövid lesz, és mindkettő megbukik a terhelési teszten.

A modern gépekben alkalmazott kompenzációs módszerek

• Túlhajlítás: A gép szándékosan elhajlik a célszögön túl, és kiszámítja a visszarugózáshoz szükséges többletet. A CNC rendszerek az anyagspecifikus visszarugózási korrekciós értékeket tárolják adatbázisaikban.
• Szögmérési visszajelzés: Egyes csúcskategóriás présfékek integrált lézeres vagy optikai szögérzékelőket tartalmaznak (pl. az LVD CADMAN-Touch rendszere), amelyek mérik a tényleges szöget a löket közepén, és valós időben állítják be a ütés behatolását.
• Anyagadatbázis kompenzáció: A CNC rugóhajlító gépek visszarugózási korrekciós táblázatokat tárolnak minden huzalanyaghoz, átmérőhöz és temperációhoz. A kezelők beírják az anyagspecifikációt, és a gép automatikusan beállítja a tekercselő tengely helyzetét és a szerszám nyomását.
• Érme: Az anyag szinte teljes keresztmetszetének plasztikus deformálásához elegendő nyomás csaknem teljesen kiküszöböli a visszarugózást, de 5-8-szor nagyobb erőt igényel, mint a léghajlítás.

CNC vs. kézi hajlítógépek: közvetlen összehasonlítás

A CNC-vezérlésű és kézi hajlítógépek közötti különbség messze túlmutat az árakon. Mindegyiknek sajátos működési környezete van, ahol a legjobb megtérülést nyújtja.

Kifejezetten a rugós hajlítógépeknél a CNC-rendszerek dominálnak a közepes és nagy volumenű gyártásban, mivel a huzalforma geometriáját szinte lehetetlen következetesen megismételni kézi csapbeállításokkal, ha a futási sebesség meghaladja az 50 alkatrészt percenként. A kézi rugóhajlító gépek továbbra is életképesek a prototípus-munka, a speciális javítóműhelyek és a nagy átmérőjű huzalrugók nagyon kis tételeiben, ahol a gép beállítási ideje eltörpül a tényleges gyártási idő mellett.

Hajlítógépekkel feldolgozott anyagok

A hajlítógépek nem anyagagnosztikusak. Minden anyagosztály másképp reagál a hajlítóerőkre, és a gépparamétereket ennek megfelelően kell módosítani.

Fémlemez présfék anyagok

• Lágyacél (CR/HR): A leggyakrabban hajlított anyag. Folyási szilárdság 250-350 MPa. Megbocsátó viselkedés mérsékelt visszaugrással. Egy 1 mm-es CR lemez nagyjából 12-18 tonnát igényel hajlítási hossz méterenként.
• Rozsdamentes acél (304/316): Nagyobb szilárdság (205-310 MPa hozam), de lényegesen nagyobb munkakeményedési sebesség. A lágyacél űrtartalmának 1,5–2-szeresét igényel, és több visszarugózást eredményez. A repedés elkerülése érdekében a minimális belső hajlítási sugárnak legalább az anyagvastagság 1-szeresének kell lennie.
• Alumínium (5052, 6061): Kisebb szilárdság, de visszarugózásra hajlamosabb az alacsonyabb rugalmassági modulus miatt (~70 GPa vs. 200 GPa acél esetében). A 6061-T6 köztudottan hajlamos az éles sugarú repedésekre; Komplex hajlításoknál előnyös a T4 vagy lágyított temper.
• Nagy szilárdságú acél (AHSS, HSLA): A folyáshatárok 550-1200 MPa. Rendkívül magas visszaugrás (gyakran 8°–15° 90°-os hajlításonként). Gondos szerszámválasztást és gyakran célzott alakítási stratégiákat igényel.

Rugós hajlítógép drótanyagok

• Keményen húzott rugós huzal (ASTM A227): Ipari igásló általános célú nyomórugókhoz. Szakítószilárdság 1200-2000 MPa átmérőtől függően.
• Zenei vezeték (ASTM A228): Legnagyobb szakítószilárdság a közönséges rugós huzalfajták közül (2350 MPa-ig 0,5 mm átmérőnél). Ott használatos, ahol a kifáradási élettartam és az állandó mechanikai tulajdonságok kritikusak.
• Rozsdamentes rugós huzal (302/304): Korrózióállóság élelmiszer-feldolgozási, tengeri és orvosi alkalmazásokhoz. Kisebb szilárdság, mint a zenei vezeték, de kiváló környezeti tartósság.
• Króm-szilícium / króm-vanádium ötvözet huzal: Magas hőmérsékletű rugókhoz (szeleprugók, motoralkatrészek) használják, ahol a megnövekedett üzemi hőmérséklet miatt a sima szénszálas huzal összeáll.

Hogyan válasszuk ki az alkalmazásához megfelelő hajlítógépet

A rossz gép kiválasztása drága hiba. A megfelelő hajlítógép legalább hat konvergáló tényezőtől függ, és mindegyiket együtt kell értékelni, nem pedig külön-külön.

A munkadarab anyaga és vastagsága

Fémlemezhez, a szükséges mennyiségi skálák az anyag folyáshatárával és vastagságával négyzetesen . Az anyagvastagság megkétszerezése nagyjából megnégyszerezi a szükséges mennyiséget. Egy elsősorban 3 mm-es lágyacélt 2500 mm szélesre hajlító műhelynek körülbelül 100-160 tonna présfék kapacitásra van szüksége. Ha később 6 mm-es rozsdamentes acélt kell meghajlítaniuk, ugyanennek az alkatrésznek 400 tonnára lehet szüksége – ez jóval meghaladja a gép teljesítményét.

A rugós munkákhoz a huzalátmérő-tartomány szinte kizárólag a gépválasztást hajtja végre. A 0,5–4 mm-es huzalra tervezett rugóhajlítógép nem tudja megbízhatóan megmunkálni a 8 mm-es huzalt anélkül, hogy ne kockáztatná a motor túlterhelését és a szerszámtörést.

Alkatrész geometriája és összetettsége

Az egyszerű 2D-s hajlítások sík lapon bármilyen présfékkel kezelhetők. A bonyolult karimás kapcsolatokkal, szegélyhajlításokkal vagy negatív szögekkel rendelkező részek középen kívüli szerszámozást, speciális szerszámkonfigurációkat vagy robotizált alkatrészkezelést igényelnek. A 3D geometriájú huzalformáknál – horgok, hurkok és többsíkú hajlítások – csak egy többtengelyes CNC huzalformázó gép 6 vagy több egymástól függetlenül vezérelt tengellyel képes kezelni a gyártási mennyiséget.

Gyártási mennyiség

Egy heti 50 egyedi konzolt gyártó üzlet nem indokolja a 200 000 dolláros CNC fékezőgépet, automatikus szerszámcserélővel. Ezzel szemben a havi 500 000 nyomórugót gyártó rugógyártó nem támaszkodhat félautomata tekercsre – a ciklusidő és a szerszámkopás fenntarthatatlanná teszi a költségeket. A nullszaldós elemzés következetesen azt mutatja, hogy a CNC rugóhajlító gépek 12-24 hónapon belül megtérülnek a befektetésük havi 50 000 alkatrész feletti gyártási ütemnél a kézi vagy félautomata alternatívákhoz képest.

Toleranciakövetelmények

Az űrrepülés és az egészségügyi alkatrészek rutinszerűen ±0,25°-os hajlítási szöget és ±0,1 mm-es karimát igényelnek. Ezt egy hidraulikus présfék segítségével, szögmérés visszacsatolása nélkül szinte lehetetlen elérni a teljes gyártás során. A rugóhajlításhoz az 50 mm-es rugótesten a ±0,3 mm-es szabad hossztűrésekhez stabil huzalelőtolási felbontású gépre van szükség, és konzisztens visszarugózási kompenzációval rendelkezik – ez általában csak szervohajtású CNC tekercsekkel érhető el.

Gyakori problémák a hajlítási műveleteknél és azok kiváltó okai

Még a jól konfigurált gépek is hibás alkatrészeket gyártanak, ha a változókat nem szabályozzák. A következő problémákat jelentették leggyakrabban mind a présfék, mind a rugóhajlító gép műveletei során.

Szög inkonzisztencia az alkatrész hosszában

Ha a hajlítási szög középen megfelelő, de a vége felé nyílik, akkor a gépágy terhelés hatására elhajlik. Egy 250 tonnás nyomófék 3 méteres kanyarja aktív koronázás nélkül 0,4-0,8 mm-es elhajlást mutathat középen a végekhez képest, ami 1°-2°-os szögeltolódást jelent. A rögzítés egy hidraulikus vagy mechanikus koronázóasztal vagy rövidebb szerszámszegmensek, amelyek lehetővé teszik a szakaszonkénti beállítást.

Repedés a kanyarsugárnál

Repedés akkor következik be, amikor a külső szál feszültsége meghaladja az anyag nyúlási kapacitását. A gyakori okok közé tartozik az anyaghoz ajánlott minimálisnál kisebb ütési sugár használata (6061-T6 alumínium esetén a minimális belső sugár jellemzően 1,5-2× anyagvastagság), a hengerelt lemez szemcseiránya szerinti hajlítás vagy a korábbi alakítási műveletekből származó, keményített anyag használata. Az alkatrész 90°-os elforgatása a hengerlési irányhoz képest gyakran kiküszöböli a repedéseket a határfelületeken.

Rugós szabad hossz változás a rugóhajlításban

A gyártórugók szabad hosszúságú szórása (pl. ±1 mm a ±0,3 mm-es célponton) általában három ok egyikére vezethető vissza: a tekercsek közötti huzalátmérő eltérése, amely meghaladja a gép által kalibrált tűréshatárt, az anyagkeménység hőmérséklet-vezérelt változása hosszú gyártási folyamatok során vagy kopott adagolóhengerek, amelyek időszakosan csúsznak. Az adagolóhenger-betétek cseréje 300-500 üzemóránként szabványos megelőző karbantartás a nagy volumenű rugós boltokban.

Csavarja be az alakított huzal alkatrészeket

Csavarodás akkor alakul ki, ha a huzaltekercsben lévő maradék feszültség nem egyenletesen szabadul fel, miközben a huzal áthalad a gépen. A huzalorsó és az adagológörgők közé szerelt huzalegyenesítő (forgó vagy görgős típusú) eltávolítja a tekercskészletet az alakítás előtt. A legtöbb rugós hajlítógép-beállítás alapfelszereltségként tartalmaz egy 7- vagy 9-görgős egyengetőt.

Hajlítógépek üzemeltetésének biztonsági követelményei

A hajlítógépek – különösen a 100 tonnás vagy annál nagyobb tömegű hidraulikus présfékek – olyan erőket hoznak létre, amelyek a kezek összezúzására és halálos sérüléseket okoznak. A biztonsági szabványok nem kötelezőek semmilyen professzionális működési környezetben.

• Fényfüggönyök és lézeres biztonsági rendszerek: A modern présfékek AOPD (Active Opto-electronic Protective Device) rendszereket használnak – lézerfüggönyök, amelyek azonnal leállítják a nyomószárat, ha a kezelő keze belép a veszélyzónába. A Fiessler AKAS II és hasonló rendszerek akár 14 mm-es akadályokat is észlelnek 10 mm/s zárási sebességig.
• Kétkezes vezérlés: A fejlett optikai biztonsággal nem rendelkező gépeken a kétkezes aktiválási követelmény távol tartja a kezelő kezét a szerszámozási zónától az erőlöket alatt.
• Egyéni védőfelszerelés: Vágásálló kesztyű (EN388 4-es vagy magasabb szint), biztonsági lábbeli és fémsorja elleni szemvédelem minimális követelmény a legtöbb joghatóságban.
• Rugóhajlító gép védelem: Mivel a rugóhajlító gépek nagy sebességgel kilökik az alkatrészeket, és a huzal felkorbácsolhat, ha feszültség hatására eltörik, teljes kerületi védelemre van szükség reteszelt ajtókkal. Az ISO 11161 és az EN 13857 szabványok minimális biztonságos távolságot határoznak meg az ilyen védelemhez.
• Hidraulikus rendszer karbantartása: A szivárgó tömítésű hidraulikus présfék gravitáció hatására leejtheti a munkahengert. A leesésgátló biztonsági szelepek (közvetlenül a hengernél lévő visszacsapó szelepek) minden modern gépen kötelezőek, és ezeket évente ellenőrizni kell.

Karbantartási eljárások, amelyek meghosszabbítják a hajlítógép élettartamát

Egy jól karbantartott hajlítógépnek 20-30 év produktív szolgáltatást kell nyújtania. Az elhanyagolt gépek gyorsan elhasználódnak, tűrésen kívüli alkatrészeket gyártanak, és biztonsági kockázatokat jelentenek. A következő karbantartási gyakorlatok nem tárgyalhatók termelési környezetben.

• Naponta: Tisztítsa meg a szerszámfelületeket, hogy elkerülje a lyukasztó hegyek és a vágószerszám vállak bemetszését. Vizsgálja meg, hogy a hidraulikatömlők nem kopottak-e vagy nem sírás. Ellenőrizze vissza a mérőütközőket, hogy vannak-e olyan törmelékek, amelyek rosszul helyezik el az alkatrészeket.
• Hetente: Ellenőrizze a hidraulikafolyadék szintjét és állapotát. Vizsgálja meg a lineáris jeladókat (ha vannak) szennyeződés szempontjából. Ellenőrizze a hátsó mérőműszer pozicionálási pontosságát egy mérőórával a referenciaütközőhöz képest.
• Havi: Kenje meg a nyomóhenger-vezetőket, a hátsó mérővezeték-csavarokat és a golyóscsavarokat a gyártó kenési ütemezése szerint. Ellenőrizze a szerszámbefogó rendszerek kopását.
• Évente: Teljes hidraulikafolyadék csere (jellemzően ISO VG46 vagy VG68 az éghajlattól függően). Ellenőrizze a hengertömítéseket. Végezze el a gép szögreferencia rendszerének lézeres vagy optikai kalibrálását. Rugós hajlítógépeknél cserélje ki a mérhető kopást mutató hajlítócsapokat és tekercselő csapokat.

A szerszámozás általában a legmagasabb visszatérő karbantartási költség mind a présfék, mind a rugóhajlító gépi műveleteknél. Az ütésvégek kopása és bevágása; A szerszám vállai lekopnak az ismételt fémkontaktustól. Egyetlen precíziós présfékszerszám egy 3 méteres géphez 3000–15 000 dollárba kerülhet, így a megfelelő tárolás (szerszámtartók, védőburkolatok) és kezelési eljárások közvetlen költségszabályozási intézkedést jelentenek.
