Rugók készítése: Anyagok, gépek és folyamatok útmutatója

Hogyan készítsünk rugókat: A közvetlen válasz

A rugókat fémhuzal vagy szalaganyag feltekercselésével, hajlításával vagy sajtolásával készítik olyan formára, amely tárolja és felszabadítja a mechanikai energiát. A legelterjedtebb módszer a tekercselés – a huzalt a CNC rugós gép amely pontosan kiszámított menetemelkedéssel és átmérővel egy tüske köré hajlítja. Nagy volumenű gyártás esetén ez a folyamat 50 és 400 rész/perc közötti sebességgel fut, a rugó méretétől és anyagától függően.

Akár egyetlen alkatrész prototípusát készíti egy műhelyben, akár több ezer egységet futtat egy reklámon rugós tekercselő gép , a mag lépései ugyanazok: válasszuk ki a megfelelő vezetéket, állítsuk be a geometriát, tekercseljük vagy formázzuk a rugót, hőkezeljük és befejezzük a felületet. Minden fokozatnak vannak olyan tűréshatárai, amelyek közvetlenül befolyásolják a rugó terhelését, a fáradási élettartamot és a méretállandóságot.

Az alábbi szakaszok részletesen lebontják az egyes lépéseket – valós méretekkel, anyagválasztással és gépbeállításokkal –, így olyan rugókat állíthat elő, amelyek az első tekercstől az utolsóig megbízhatóan működnek.

Gyors referencia

A legtöbb rugó szénrugós acélhuzalból (ASTM A228) vagy rozsdamentes acélból (ASTM A313) készül.
A nyomórugók huzalátmérője általában 0,1 mm és 25 mm között van
Egy modern CNC rugós gép ±0,05 mm külső átmérőtűrést képes tartani
A feszültségoldó hőkezelés 200-300 °C-on 20-30 percig a tekercselés után

A rugók típusai és azok gyártási módja

Annak megértése, hogy milyen típusú rugóra van szüksége, meghatározza a gyártási folyamatot, a szerszámokat és a gép konfigurációját. Öt fő kategóriát használnak az ipari és fogyasztói alkalmazásokban.

Kompressziós rugók

A leggyakoribb típus. A kerek huzal nyitott menetemelkedésű csavarvonalba van feltekerve, így a rugó axiális terhelés hatására összenyomódik. CNC tekercsen készült rugós gép dőlésszögű szerszámbeállításokkal. A szabad hossztűrések jellemzően a névleges hossz ±1-2%-a.

Hosszabbító rugók

Seb szoros tekercsekkel és kezdeti feszültséggel, így a tekercsek nyugalmi állapotban összenyomódnak. A rugós gép mindkét végén horgokat alakít ki közvetlenül a tekercselés után. A horog geometriája – teljes csavarás, félcsavar vagy kiterjesztett – a gépprogramban van beállítva.

Torziós rugók

Ellenáll a forgó erőnek. Seb zárt vagy nyitott tekercsekkel, érintőlegesen kinyúló lábakkal. A torziós rugós gép pontos szögekbe hajlítja a lábakat – általában 90°, 180° vagy egyedi szögek ±1°-on belül.

Lapos / Leaf Springs

Lapos szalaganyagból bélyegzett vagy hajlított. Az autóipari laprugók középen összefogott, egymásra helyezett lemezeket használnak. Az elektronikai eszközökhöz való kisebb lapos rugókat progresszív présekre bélyegzik, percenként 800 löketig.

Lemez / Belleville Springs

Sorba vagy párhuzamosan egymásra rakott kúpos alátétek. Egy alátét lemezből történő kivágásával és kúpos profillá préselésével készült. A terhelhetőség drámaian változik a kúp magasságával – 1 mm-es magasságkülönbség 30-50%-kal változtathatja meg a terhelést.

A megfelelő anyag kiválasztása tavaszi gyártáshoz

Az anyagválasztás nem választható találgatás – a nem megfelelő ötvözet idő előtti kifáradást, korróziós meghibásodást vagy méretbeli eltolódást okoz a hőmérséklet alatt. Az alábbi táblázat az iparágakban leggyakrabban meghatározott rugóanyagokat tartalmazza.

Gyakori rugóanyagok, mechanikai tulajdonságaik és jellemző alkalmazások
Anyag	Szabványos	Szakítószilárdság	Max hőmérséklet (°C)	Legjobb For
Music Wire (nagy széntartalmú)	ASTM A228	1700-2400 MPa	120	Általános célú, nagy ciklusú
keményen húzott huzal	ASTM A227	1200-1900 MPa	120	Statikus vagy alacsony ciklusú terhelések
Rozsdamentes acél 302/304	ASTM A313	1300-2000 MPa	260	Korrozív környezetek
Rozsdamentes acél 316	ASTM A313	1100-1800 MPa	316	Tengeri, vegyi expozíció

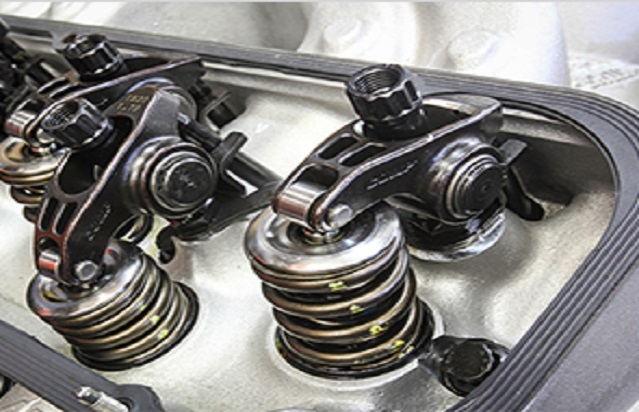

Króm szilícium (SiCr)	ASTM A401	1900-2200 MPa	245	Nagy feszültségű szeleprugók
Inconel 718	AMS 5596	1240-1450 MPa	700	Repülés, extrém hőség
Foszfor bronz	ASTM B159	700-1100 MPa	95	Elektromos érintkezők, nem mágnesesek

Zenei vezeték (ASTM A228) nagyjából fed Az összes nyomórugó gyártás 70%-a világszerte nagy szakítószilárdságának és egyenletes felületi minőségének köszönhetően. A króm-szilícium ötvözeteket ott használják, ahol az üzemi feszültség meghaladja a szakítószilárdság 45%-át, vagy ahol a rugó több mint 10 milliószor cikázik.

A huzalátmérő megnöveli a szakítószilárdságot: egy 0,5 mm-es zenei huzal szakítószilárdsága közel 2400 MPa, míg az azonos ötvözetből készült 6 mm-es huzal 1700 MPa körülire csökken. Ez az inverz összefüggés minden rugós tervezési egyenletbe beépül, és figyelembe kell venni a rugógép beállítása előtt.

Tavaszi tervezési számítások a tekercselés megkezdése előtt

Ha a rugós gépet a kulcsparaméterek előzetes kiszámítása nélkül üzemelteti, az anyagpazarlás és a nem megfelelő alkatrészek előállítása. A következő képletek képezik minden nyomórugó-kialakítás alapját.

tavaszi árfolyam (k)

k = (G × d⁴) / (8 × D3 × Na)

Ahol G = nyírási modulus (~80 000 MPa acélnál), d = huzalátmérő, D = átlagos tekercsátmérő, Na = aktív tekercsek száma. Egy tipikus autóipari szeleprugó d = 3,5 mm, D = 28 mm és Na = 8 28 N/mm körüli sebességet produkál.

Wahl korrekciós tényező (Kw)

Kw = (4C−1)/(4C−4) 0,615/C

C = D/d (tavaszi index). A 4 alatti indexű rugók magas feszültségkoncentrációt tapasztalnak a belső tekercsen – a Wahl-tényező korrigálja a nyírófeszültség számítását. A legtöbb rugót 6 és 12 közötti C értékkel tervezték.

Szabad hossz (Lf)

Lf = (Na Nc) × d δ

Nc = inaktív (zárt) tekercsek száma, δ = menetemelkedés × Na. 2 zárt végű nyomórugó esetén Nc = 2. A szabad hossz közvetlenül beállítja a gép leállási helyzetét a tekercselés során CNC rugós tekercselő gép .

Tömör hosszúság (Ls)

Ls = (Na Nc) × d

A tömör hossza az összenyomott magasság, amikor minden tekercs érintkezik. Mindig ellenőrizze, hogy a működési alakváltozás legalább 15%-kal a szilárd hossza felett tartja-e a rugót, hogy elkerülje a tartós rögzítést. Sok rugós gépkezelő ezt használja minimális hézagellenőrzésként.

Programozás előtt a rugós gép , győződjön meg arról, hogy a kialakítás három ellenőrzésen megy keresztül: (1) a maximális terhelés terhelés alatt a szakítószilárdság 45%-a alatt marad dinamikus alkalmazások esetén; (2) a rugó nem görbül – a 4 feletti Lf/D arányú karcsú rugók hajlamosak oldalirányú kihajlásra; (3) a rezonancia elkerülése érdekében a sajátfrekvencia legalább 13-szorosa a működési frekvenciának. Ezen ellenőrzések bármelyikének hiánya helyszíni hibákhoz vezet, gyakran az első 100 000 ciklusban.

Hogyan működik a rugós gép: a huzalelőtolástól a kész tekercsig

A rugós gép egy precíziós vezérlésű alakítórendszer, amely nyers huzalt vesz ki egy orsóból, és egyetlen folyamatos menetben kész rugóvá hajlítja. A modern CNC változatok a régebbi gépek bütykös-karos mechanizmusait szervohajtású, percek alatt átprogramozható tengelyekre cserélik. A gép belsejében zajló események megértése elengedhetetlen az átmérő-eltolódás, a dőlésszög-változás és a végállapot-hibák hibaelhárításához.

Huzaladagoló rendszer

A huzal egy egyengetőn keresztül jut be – egy sor, váltakozó szögben elhelyezett görgőn –, amely eltávolítja a természetes öntvényt és a csavarvonalat az orsóról. A gyártás során a tekercsátmérő változásának fő oka a nem megfelelő egyengetés. A legtöbb rugós tekercselő gépek használjon 5 görgős vagy 9 görgős egyengetőt; A 6 mm feletti nehezebb huzalok nyomaték-visszacsatolású, motoros szorítógörgős előtolásokat használhatnak. Az előtolás közvetlenül meghatározza a gép kimeneti sebességét: 200 mm/s előtolásnál egy 30 mm-es szabad hosszúságú rugó körülbelül 0,15 másodpercet vesz igénybe.

Coiling Point és Pitch eszköz

A tekercselési pont – egy edzett keményfém csap vagy görgő – eltéríti a huzalt egy tüskéhez vagy a szabad levegőbe, hogy létrehozza a tekercs átmérőjét. A tekercselési pont befelé mozgatása növeli az átmérőt; kifelé csökkenti. A pitch eszköz szabályozza az axiális előrehaladást fordulatonként, beállítja a rugó dőlésszögét és végül a szabad hosszt. Az a CNC rugós gép , mindkét tengely másodpercenként 500–1000-szer frissíti pozícióját, lehetővé téve a kúpos átmérőket, a változó emelkedést és a hordó alakú profilokat ugyanazon a szélcikluson belül.

Levágási mechanizmus

Amint elérte a beprogramozott tekercsszámot, egy vágókés tisztán elvágja a vezetéket. A levágásnak a megfelelő forgási szögben kell tüzelnie, hogy egyenletes véggeometriát hozzon létre. A rossz levágási időzítés horgokat, sorját vagy összetört végeket hoz létre, amelyek nem csiszolják, vagy befolyásolják a rugó négyszögletességét. A nagy sebességű gépek 5 milliszekundum alatti válaszidővel pneumatikus vagy szervo-lekapcsoló rendszereket használnak.

A rugós gépek típusai

Cam típusú rugós gép: Mechanikus bütykök hajtják az alakítószerszámokat. Alacsonyabb költség, egyszerű, nagy térfogatú nyomórugókhoz alkalmas. Korlátozott rugalmasság – a rugógeometria megváltoztatásához fizikai bütyökcsere szükséges.
CNC tekercselőgép (2-4 tengely): Szervo motorok bütyköket cserélnek. Az átmérő, a osztás és a szabad hosszúság programozható. Az átváltási idő 4–8 óráról (bütyökgép) 20–40 percre csökken. 0,1 mm és 20 mm közötti vezetékeket kezel.
Többtengelyes CNC rugós gép (6-8 tengely): További hajlító és alakító tengelyeket ad hozzá a torziós lábakhoz, horgokhoz és összetett alakzatokhoz. Egyetlen összeállításban készíthet hosszabbító rugókat zárt hurkú horgokkal, torziós rugókat szögletes lábakkal és huzalformákat.
Rugóformázó gép (huzalformázó gép): 8-12 tengely forgófejjel vagy több hajlítószerszámmal. Összetett 3D huzalformákhoz – kapcsokhoz, rögzítőgyűrűkhöz, rögzítőkhöz – használják, amelyek nem hagyományos tekercsrugók.
Lapos rugós gép/prés: Laprugókká, pattintórugókká vagy érintkezőrugókká bélyegzi vagy hajlítja a lapos szalaganyagot. Erősen használják az elektronikában és az autóalkatrészekben.

Vezető rugós gép a gyártók közé tartozik a WAFIOS (Németország), az Itaya (Japán), a Bamatec (Svájc) és számos kínai gyártó. A 0,3–6 mm-es huzal kezelésére alkalmas, középkategóriás, 4 tengelyes CNC tekercselőgépek általában 40 000 és 120 000 USD között vannak a sebességtől és a tengelykonfigurációtól függően.

Lépésről lépésre tavaszi gyártási folyamat

A következő sorozat az ipari nyomórugó-gyártást tartalmazza a nyers huzaltól a kész, ellenőrzött alkatrészig. A torziós és hosszabbító rugók ugyanazt a vázat követik, módosításokkal az alakítás és a hőkezelés szakaszában.

1. lépés

Vezeték előkészítése és ellenőrzése

A bejövő huzalt az anyagtanúsítvány alapján ellenőrzik: átmérőtűrés (általában ±0,5% zenei vezetéknél), szakítószilárdság, felületi állapot és orsósúly. A felületi varratokkal, lyukacsos vagy tűréshatáron kívüli átmérőjű huzalt a rendszer visszautasítja, mielőtt elérné a gépet. A mindössze 2%-os átmérő-eltérés körülbelül 8%-kal változtatja meg a rugó sebességét (mivel a sebesség d⁴-vel skálázódik).

2. lépés

Tavaszi gép beállítása és programozása

A kezelő a huzalt az egyengetőn keresztül betölti, és a tekercselési ponthoz táplálja. A CNC program a következőket határozza meg: huzal-előtolás, tekercsátmérő alapjel, fordulatonkénti emelkedés, teljes tekercsszám és levágási helyzet. Az első cikk mintáit lassú sebességgel – jellemzően a gyártási sebesség 10–20%-ával – tekercseljük, és a nyomathoz mérjük. A tekercselési pont helyzetét, a szerszám emelkedési szögét és a levágási időzítést addig kell beállítani, amíg minden méret a tűréshatáron belül van.

3. lépés

Tekercselés gyártási sebességgel

Az első cikk jóváhagyása után a gép teljes gyártási sebességgel működik. A kimeneti sebesség a vezeték méretétől függően változik: 0,5 mm-es huzal 200–400 rugó/perc sebességgel fut; A 6 mm-es huzal 15-40 rugó/perc sebességgel fut . A folyamat közbeni mintákat 500–1000 darabonként le kell húzni, és ellenőrizni kell a szabad hosszt, a külső átmérőt és a teljes tekercsszámot. A felsőbb kategóriás gépek automatikus képfeldolgozó rendszerei minden alkatrészt ellenőriznek.

4. lépés

Stressz oldás (alacsony hőmérsékletű hőkezelés)

A frissen felcsavart rugók az alakítási folyamatból származó maradék feszültséget hordozzák. A stresszoldás megszünteti ezt anélkül, hogy átkristályosítaná a huzal hidegen megmunkált mikroszerkezetét. A szénacél rugóknál ez azt jelenti 200-260 °C-on 20-30 percig hálós szalagos sütőben vagy szakaszos sütőben. A rozsdamentes acél hőmérséklete 315–370 °C. A kezelés után a szabad hossz 0,5-2%-kal változhat, ahogy a maradék feszültség ellazul – ezt figyelembe kell venni a tekercselési programban.

5. lépés

Végcsiszolás (nyomórugókhoz)

A zárt végű nyomórugókat kéttárcsás köszörűn vagy forgócsiszolóval csiszolják, hogy lapos csapágyfelületet kapjanak. Az őrlésnek elegendő anyagot kell eltávolítania ahhoz, hogy a négyzet a tűréshatáron belül legyen – jellemzően 1,5°-nál kisebb dőlésszög a DIN 2096 / ISO 10243 szabvány szerint. Az alácsiszolás a teljes csapágyérintkező helyett pont érintkezést hagy maga után; a túlcsiszolás belevág az aktív tekercsekbe és csökkenti a rugósebességet.

6. lépés

Előbeállítás (Scragging)

A nagy terhelésű rugókat egyszer vagy többször szilárd magasságra összenyomják, hogy kedvező nyomó-maradék feszültséget idézzenek elő a tekercs belső felületén. Ez a folyamat – az úgynevezett szaggatás vagy előbeállítás – tartósan lerövidíti a rugót a szabad hossz 1–5%-ával, de növeli a rugó ellenállását a tartós beállítással szemben az élettartam során. Az autóipari felfüggesztési rugók és a szeleprugók szinte mindig megkopnak a szállítás előtt.

7. lépés

Lövés (nagy fáradtságú alkalmazásokhoz)

A lövöldözés kis acél- vagy kerámiagolyókkal bombázza a rugófelületet nagy sebességgel, 0,1–0,3 mm mély nyomófeszültség-réteget hozva létre. Ez a réteg ellenáll a húzó-fáradás okozta repedések kialakulásának a huzal felületén. A sörétezés meghosszabbíthatja a tavaszi fáradtság élettartamát 200-500% nagy ciklusú alkalmazásokban, például motorszeleprugókban, amelyek 108-szor vagy többször forognak.

8. lépés

Felületkezelés és bevonat

A védőbevonat nélküli szénacél rugók heteken belül berozsdásodnak párás környezetben. Gyakori felületkezelések a következők: elektro-horganyzás (5–12 µm), cink-foszfát olaj, porbevonat vagy e-bevonat. Az élelmiszer-, orvosi vagy kültéri rugók rozsdamentes acél alapanyagot vagy további szerves bevonatot használnak. A bevonatból eredő hidrogén ridegség ismert kockázat – a tányér utáni sütés 190–220 °C-on 4–8 órán keresztül elvezeti az elnyelt hidrogént.

9. lépés

Végső ellenőrzés és terhelési tesztelés

Minden gyártási tétel méret- és terhelési vizsgálaton esik át. A rugósebesség-mérő a rugót két vagy három meghatározott hosszúságra összenyomja, és minden ponton rögzíti az erőt. A mért értéknek meg kell egyeznie a tervezési specifikációval általános rugók esetén ±10%-on, precíziós rugóknál ±5%-on belül. A statisztikai mintavétel az AQL táblázatokat követi – jellemzően AQL 1.0 vagy 1.5 a kritikus alkalmazásokhoz –, ami azt jelenti, hogy sok 1000 rugóhoz 80–125 minta ellenőrzése szükséges.

Hogyan készítsünk rugókat kézzel rugógép nélkül

Prototípuskészítéshez, javítási munkákhoz vagy kis mennyiségekhez teljesen lehetséges funkcionális nyomó- vagy hosszabbító rugó elkészítése dedikált rugós gép . A szerszámozás minimális, és a folyamat egyszerű 2 mm átmérőjű huzal esetén.

Amire szüksége van

Rugóhuzal a megfelelő ötvözetben és átmérőben (az ASTM A228 zenehuzal a legjobb kiindulási pont)
Tüske – egy kerek rúd vagy fúrószár, amely valamivel kisebb, mint a kívánt belső átmérő (ID). A rugók kissé visszapattannak az alakítás után; ha ID = 10 mm-t szeretne, használjon 9–9,5 mm-es tüskét
Egy asztali satu vagy eszterga a tüske tartásához tekercselés közben
Drótvágó és tűfogó
Propán égő és oltóvödör (hőkezeléshez, ha előedzett huzalt használ – nem ajánlott kézi tekercseléshez; használjon inkább izzított huzalt)

Kézi tekercselési eljárás

Rögzítse a tüskét vízszintesen egy satuban, vagy rögzítse kézi fúróval vagy esztergagéppel.
Rögzítse a vezeték végét a tüskéhez egy fúrt lyukkal vagy szalaggal, és tartsa feszesen.
Tekerje fel a vezetéket a tüske köré szoros, egyenletes csavarvonalban. Határozott, egyenletes feszültséget alkalmazzon végig – az inkonzisztens feszültség átmérő- és osztásváltozást hoz létre.
Nyomórugók esetén minden fordulatnál vezessenek be következetes tengelyirányú előrehaladást (emelkedést). Használjon megmunkált osztásvezetőt, vagy óvatosan helyezze el a fordulatokat szemenként – céluljon kiindulási pontként a huzalátmérő 1,5-szeresének megfelelő osztásközt.
Mindkét végén 1-2 extra zárt tekercset tekerjen fel, hogy az inaktív végtekercseket képezze.
Vágja el a vezetéket egy síkba vágott huzalvágókkal az utolsó inaktív tekercs végén.
Csúsztassa le a rugót a tüskéről, és mérje meg a szabad hosszt és a külső átmérőt.
Stresszoldás, ha a rugót 230 °C-os konyhai sütőbe tesszük 20 percre, majd levegővel lehűtjük. Ez a lépés jelentősen csökkenti a korai beállítást és stabilizálja a méreteket.

A kézzel tekercselt rugók nem egyeznek meg a géppel készített alkatrészek méretkonzisztenciájával. Kézi tekercseléskor ±3–5%-os szabad hosszváltozásra és ±2–4%-os átmérőváltozásra számíts. Mindenre, ami szigorúbb tűrést igényel, vagy 20-30 darabnál több, a rugós tekercselő gép a praktikus megoldás.

Gyakori rugóhibák és azok javítása a rugós gépen

Még egy jól karbantartott is rugós gép , hibák akkor jelennek meg, ha a beállítási eltolódások vagy az anyagtulajdonságok változnak. Az alábbi táblázat feltérképezi a leggyakoribb hibákat a kiváltó okokkal és a korrekciós intézkedésekkel.

Rugós gép hibaelhárítási útmutatója a tekercsrugó gyártásához
Hiba	Valószínű Oka	Javító intézkedés
Az OD fokozatosan növekszik futás közben	Kopott tekercselési pont, a drótorsó feszültsége csökken	Cserélje ki a tekercselési pontot; add hozzá a huzalfék feszültségét
A szabad hosszúság túl rövid	A hangmagasság-eszköz nem halad eléggé előre; hibás tekercsszám	Növelje a szerszám emelkedési eltolását; ellenőrizze a kódolók számát
Nem négyzet alakú végek	Egyenetlen végtekercszárás; köszörűkorong nem lapos	Állítsa be a tekercs végét; ruhacsiszoló kerék
A huzal felületének repedése	Varrások huzalban; a tüske átmérője túl kicsi (nagy feszültség)	Vezetéktétel elutasítása; rugóindex növelése (D/d arány)
Kusza/összeakadt rugók	OD túl nagy a hangmagassághoz képest; véghorgok a hosszabbító rugókon	OD csökkentése; adjon hozzá elválasztókat a kimeneti tálcához
Inkonzisztens rugó ütem	Hangmagasság variáció; huzalátmérő külső tűrés	Ellenőrizze újra a hangmagasságot; húzza meg a huzaltétel specifikációját
Sorja vagy éles levágott vég	Tompa vágókés; helytelen vágási szög	Élesítse vagy cserélje ki a kést; állítsa be a levágási bütykös szöget

Tavaszi gyártási minőségi szabványok és tűréshatárok

A rugók nem árualkatrészek – a kis méreteltérések jelentős változásokat okoznak a terhelésben és a kifáradási élettartamban. A rugótűrésekre vonatkozó főbb szabványok a DIN 2095 / 2096 (kompresszió), a DIN 2097 (hosszabbítás) és a DIN 2194 (torziós). Az ISO 10243 és az ISO 8458 a nemzetközi ellátási láncokra is vonatkozik.

Szabad hossztűrés

A DIN 2095 három tűrési fokozatot határoz meg: 1. fokozat (a szabad hossz ±0,5%-a), 2. fokozat (±1%), 3. fokozat (±2%). A 80 mm-es szabadhosszúságú rugókon 1. fokozatú alkatrészeket gyártó rugós gépnek ±0,4 mm-t kell tartania – ez egy jól hangolt CNC tekercsgépen érhető el, de régebbi bütykös típusú gépeken nem.

Külső átmérő tolerancia

Az OD tűrései követik a rugóindexet és a huzalátmérőt. Egy tipikus OD = 20 mm és d = 1,5 mm rugók esetében a 2. fokozatú tűrés körülbelül ±0,4 mm. Modern rugós gép a szervo-visszacsatolású rendszerek rutinszerűen ±0,1 mm-en belül tartják az OD-t.

Négyszögletesség

A négyszögletességet (a végtekercs felületének a rugó tengelyére való merőlegességét) a maximális eltérés mm-ben adja meg 100 mm szabad hosszonként. A DIN 2096 2. fokozat 3 mm-t tesz lehetővé 100 mm-enként. A precíziós összeszereléshez szükséges rugók – szeleprugók, műszerrugók – kevesebb mint 1 mm-t igényelnek 100 mm-enként.

Rugói árfolyam tolerancia

A rugósebességet erőmérő cellán tesztelik két meghatározott hosszon. A tűrés általában ±10% a kereskedelmi rugóknál és ±5% a precíziós rugóknál. Az autóipari felfüggesztési rugókat gyakran ±3%-os arányban és ±1%-os szabad hosszban tartják, ami 100%-os tesztelést tesz szükségessé automata rugós sebességű gépeken.

Méretezés: a prototípustól a rugós gépen történő gyártásig

A kézzel tekercselt prototípusról vagy az egyműszakos kézi gépről a teljes gyártásra való átálláshoz három változó körüli tervezésre van szükség: gépkapacitás, anyaglogisztika és ellenőrzési infrastruktúra.

A gép kimeneti követelményeinek becslése

Használja a következő számítást: ha havi 500 000 rugóra van szüksége és az Ön rugós tekercselő gép 80 rugó/perc sebességgel működik, havonta körülbelül 104 gépórára van szüksége. 22 munkanap és 8 óra/műszak mellett egyetlen műszakban egyetlen gép 192 gépórát termel havonta – jócskán a kapacitáson belül. De ha figyelembe vesszük a beállítási időt (30–60 perc váltásonként), a karbantartási állásidőt (egy jól karbantartott gép teljes idejének 5–8%-a) és az első cikk szerinti jóváhagyási időt, a tényleges kapacitás nagyjából 160–170 használható órára csökken. A termelési kapacitás megadásánál 75-80%-os tényleges kihasználtságot tervezzen.

Vezetékes logisztika méretben

500 000 rugó/hó 30 mm-es szabad hosszúságú rugóval, 1,5 mm-es huzallal, nagyjából 15 000 méter huzalt fogyaszt havonta – az ötvözet sűrűségétől függően körülbelül 130–160 kg. Ha a huzalt 100 kg-os tekercsben vásárolja az 500 kg-os tekercsekkel szemben, az anyagköltség 8-15%-kal csökkenthető. Erősítse meg az orsó kompatibilitását a sajátjával rugós gép nagy mennyiség rendelése előtt a fizetési rendszert.

Ellenőrzés a kötetnél

A 100%-os kézi ellenőrzés havi 500 000 darabnál nem praktikus. Automatikus látórendszerek a rugó átmérőjéhez, szabad hosszához és végállapotához másodpercenként 60–120 rugót ellenőrznek, és valós időben jelzik a hibákat. A soron belüli terhelésmérők minden alkatrésznél ellenőrzik a rugóerőt. A teljesen automatizált ellenőrző cella tőkeköltsége 25 000–80 000 USD, de gyorsan megtérül, ha a selejt aránya 1–2%-ról 0,1% alá csökken.
