Torziós rugós alkalmazások: Használat az iparágakban

Torziós rugós alkalmazások az iparágakban

A torziós rugók a forgási energiát úgy tárolják és bocsátják ki, hogy egy tengely körül elfordulnak, nem pedig egyenes vonalban összenyomnak vagy nyújtanak. Ez az egyetlen mechanikai elv teszi őket az előnyben részesített választássá, ahol szabályozott forgóerőre, önzáró mozgásra vagy kiegyensúlyozott ellensúlyra van szükség. A garázskapuk, ruhacsipeszek, egérfogók, járműfelfüggesztési alkatrészek, elektromos kapcsolóberendezések és ipari ellensúlyrendszerek torziós rugókra támaszkodnak, hogy a tárolt csavart használható mozgássá alakítsák. A torziós rugók meghatározó tulajdonsága, hogy a terhelést a tekercs végein fejtik ki, és inkább nyomatékot generálnak, mint lineáris tolást vagy húzást, ezért a mérnökök kifejezetten csuklós vagy forgó mechanizmusokhoz választják ki őket, nem pedig axiális csillapítási vagy tiszta feszítési feladatokhoz.

A nyomó- vagy hosszabbítórugóktól eltérően a torziós rugókat a nyomatékkibocsátás, a szélirány, a láb konfigurációja és a szögelhajlás méri és határozza meg, nem pedig egyszerű hossz- és terhelési adatok. Ez a megkülönböztetés mindent meghatároz, a gyártástól kezdve a szállítás előtti tesztelésig. Mivel a lábak és a test geometriája határozza meg, hogy a rugó hogyan kölcsönhatásba lép a rögzítési pontjaival, még a láb szögében vagy a test átmérőjében bekövetkező kis változások is drámai módon megváltoztathatják az összeállítás funkcionális eredményét.

Hogyan alakítja át a torziós rugó a csavart erővé

A torziós rugó teljesítményét és kiválasztását meghatározó alapvető paraméterek
Paraméter	Funkció	Tipikus tartomány
A huzal átmérője	Beállítja a nyomatékkapacitást és a merevséget	0,2 mm és 12 mm között
Test átmérője	Szabályozza a rögzítési távolságot és az ívhosszt	3 mm-től 150 mm-ig
Lábszög	Meghatározza a szabad pozíciót és az utazási tartományt	0 és 360 fok között
A tekercsek száma	Befolyásolja a teljes eltérítési képességet	2-30 tekercs
A szél iránya	Terhelés alatt határozza meg a forgásirányt	Bal vagy jobb kéz

Amikor egy torziós rugót megcsavarnak, maga a huzal hajlítási feszültséget szenved a hossza mentén, nem pedig a nyomó- vagy hosszabbítórugókban jellemző nyírófeszültséget. Ez a hajlítás az oka annak, hogy a torziós rugókat általában kerek huzalból tekerik fel, és az erő fontja helyett hüvelyk-fontban vagy newton-milliméterben kifejezett nyomatékértékek alapján határozzák meg. A kimenő nyomaték nagyjából arányos a csavarás szögével, vagyis minél jobban eltérítik a lábakat szabad helyzetükből, annál nagyobb lesz az ellenállási vagy hajtónyomaték. Ez a közel lineáris kapcsolat az, ami lehetővé teszi a mérnökök számára, hogy megjósolják, mekkora erőt fejt ki az ajtópánt, a kar vagy az ellensúlykar a kilengésének adott pontján.

Lakossági és háztartási alkalmazások

A torziós rugók több tucat mindennapi háztartási cikkben jelennek meg, gyakran anélkül, hogy a felhasználó észrevenné a mechanizmust. A garázskapu torziós rugók továbbra is az egyetlen legnagyobb lakossági alkalmazás a térfogatot tekintve , amely az ajtónyílás feletti tengelyre van felszerelve és az ajtó súlya és magassága alapján meghatározott számú fordulattal feltekerve. Egy szabványos, 7 láb hosszú garázskapuhoz tipikusan megnyomott rugók szükségesek 200-400 font ajtósúly kezelésére, a két kocsis ajtókon pedig gyakran használnak párhuzamosan két rugót, hogy egyenletesen egyensúlyozzák ki a terhelést a tengelyen.

A ruhacsipeszek kis torziós rugókat használnak a szorítónyomás fenntartására több ezer nyitás-zárás cikluson keresztül
Az egérfogók egy szorosan felcsavart torziós rugóra támaszkodnak, hogy szinte azonnali bepattanóerőt biztosítsanak
A fekvőszékek és a lábtartó mechanizmusok torziós rugókat használnak a sima, szabályozott lábnyújtás elősegítésére
A konyha- és fürdőszobabútorok szekrénypántjai kis torziós rugókat használnak a lágy záródás érdekében
Az ablakárnyékoló és a redőnymechanizmusok torziós rugókat használnak a pozíció megtartásához bármilyen húzott magasságban

Ezeknek az elemeknek a közös vonása az ismétlődő, mérsékelt terhelés melletti kerékpározás, ezért a háztartási minőségű torziós rugókat általában zenedrótból vagy olajjal edzett szénacélból készítik, amely anyagokat a fáradtságállóságuk, nem pedig a nyers szilárdságuk miatt választják meg.

Autóipari és közlekedési felhasználás

A járművekben a torziós rugók olyan munkát végeznek, amely gyakran láthatatlan a vezető számára, de elengedhetetlen a menetminőség és a mechanikai megbízhatóság szempontjából. A torziós rudakat, a tekercses torziós rugók közeli rokonát a 20. század közepe óta használják járműfelfüggesztési rendszerekben, és a gyártók, mint például a Chrysler, évtizedek óta híresen szerelték fel a teherautók torziós rudas első felfüggesztését kompakt csomagolásuk és a laprugókhoz képest egyenletes menettulajdonságok miatt.

A felfüggesztés mellett a torziós rugók számos más szerepet is betöltenek a jármű mechanikai rendszerében:

A motorháztető és a csomagtartó emelését segítő mechanizmusok gázrugókkal párosított torziós rugókat használnak az emelési erő csökkentésére
Az ülés dönthető mechanizmusai torziós rugókat használnak, hogy állítható ellenállást biztosítsanak a hátradőlési tartományban
A tengelykapcsoló- és fékszerelvényekben lévő pedálvisszatérítő mechanizmusok torziós rugókat használnak a pedál helyzetének visszaállítására a kioldás után
A régebbi járművek ablakemelő egységei torziós rugókat használtak az üveg súlyának kiegyensúlyozására kézi működtetés közben

Az autóipari minőségű torziós rugók általában szigorúbb tesztelésen esnek át, mint az általános ipari rugók, mivel a mozgó jármű meghibásodása nagyobb következményekkel jár. Az autóipari torziós rugók fáradtsági vizsgálata általában legalább 100 000-500 000 ciklust céloz meg , az alkatrész várható élettartamától és a szélsőséges hőmérsékleti hatásoktól függően a motorháztető alatt vagy a fékelemek közelében.

Ipari gépek és berendezések alkalmazásai

Az ipari beállítások a torziós rugókat nagyobb nyomatékú és nagyobb ciklusszámú területekre tolják, mint szinte bármely más alkalmazási kategória. A gyártósorok, a csomagoló berendezések és az anyagmozgató rendszerek a torziós rugóktól függenek az ismétlődő, precíz forgási műveletek érdekében, amelyeket folyamatosan hajtanak végre a több műszakos gyártási ütemezések során.

Gyakori ipari szerepek, ahol a torziós rugók megismételhető forgóerőt biztosítanak
Ipari alkalmazás	A torziós rugó szerepe
Szállítószalagos terelőkapuk	Visszaállítja a kapukart az alapértelmezett rendezési pozícióba
Megszakítók és kapcsolóberendezések	Energiát tárol az érintkezők gyors nyitásához hibaállapotok esetén
Ipari ellensúly nyílások	Kiegyenlíti a hozzáférési panelek súlyát a biztonságos egykezes kezelés érdekében
Csomagológép csappantyús szelepei	Visszatérő erőt biztosít az ismétlődő nyitás-zárás ciklusokhoz
Mezőgazdasági gépek feszítői	Fenntartja a szíj vagy lánc feszességét változó terhelés mellett

Az egyik igényesebb ipari felhasználás a megszakító mechanizmusokban, ahol a torziós rugóknak ezredmásodpercek alatt fel kell szabadítaniuk a tárolt energiát, hogy túláram esetén fizikailag elválasztsák az elektromos érintkezőket. Ezeket a rugókat úgy tervezték, hogy rendkívül gyors teherleoldást és hosszú távú tárolási stabilitást biztosítsanak , mivel a megszakítórugó évekig teljesen felcsavarozva maradhat, mielőtt tüzelésre szólna, és továbbra is teljes névleges nyomatékkal kell működnie ezen az egyetlen kritikus működtetéskor.

Orvosi eszközök és precíziós műszerek alkalmazásai

Az orvosi és precíziós műszergyártók előnyben részesítik a torziós rugókat, ahol kis helyigény, ismételhető erő és biológiailag kompatibilis anyagok keresztezik egymást. A sebészeti tűzőgépek, a visszahúzható biztonsági tűk, az inzulin tollszerkezetek és a sebészeti ollók miniatűr torziós rugókat használnak, amelyeket gyakran 0,5 mm-nél kisebb átmérőjű rozsdamentes acélhuzalból tekercselnek.

A precíziós követelmények ebben a kategóriában élesen eltérnek az általános ipari felhasználástól. Előfordulhat, hogy a sebészeti műszerben lévő torziós rugónak nyomatékot kell leadnia egy plusz-mínusz 2 százalékos tűréstartományon belül, mivel az inkonzisztens erő befolyásolhatja a klinikai eredményeket. A gyártók ezt a konzisztencia szintet a számítógép által vezérelt tekercseléssel érik el egy dedikált egységen torziós rugós gép , amely a szélszöget, a dőlésszöget és a lábhosszt mikronszintű megismételhetőségen belül tartja a több százezer gyártási sorozatban.

A sebészeti eszközökön túl a torziós rugók is megjelennek:

A fogászati műszerfogantyúk állandó markolat-kioldó feszültséget igényelnek
A diagnosztikai berendezések tálcái és hozzáférési panelei irányított emelési segítségre szorulnak
Hordható orvosi eszközök kapcsok és rögzítő mechanizmusok
Laboratóriumi pipetta- és adagolószerszám-működtető rendszerek

Szórakoztató elektronikai és készülékalkalmazások

A fogyasztói elektronikai gyártók torziós rugókat építenek be a zsanérszerelvényekbe, az akkumulátorajtó-reteszekbe és az összecsukható mechanizmusokba, ahol a rugónak láthatatlannak kell maradnia a felhasználó számára, miközben tapintható, ellenőrzött mozgást biztosít. A laptop zsanérjai, a felhajtható telefonmechanizmusok és az összehajtható táblagépek kialakítása a torziós rugóktól függ, amelyek mérete egyensúlyba hozza a képernyő súlyát a kényelmes nyitási erővel.

Az elektronikai csuklórugók nyomaték-tömeg aránya kritikus: túl kicsi a nyomaték, és a laptop képernyője összeomlik saját súlya alatt; túl nagy a nyomaték, és a felhasználók nehezen tudják kinyitni az eszközt egy kézzel. A mérnökök általában olyan tartási nyomatékot céloznak meg, amely stabilan tartja a képernyőt 0 és 135 fok közötti szögben, miközben lehetővé teszi az egyujjas állítást.

A háztartási gépek párhuzamos torziós rugó-funkciókra támaszkodnak:

A sütő és a mosogatógép ajtajának zsanérjai torziós rugókat használnak az ajtó súlyának megtámasztására, amikor vízszintes terhelési helyzetbe nyitják
A mosógép fedelének mechanizmusai torziós rugókat használnak a szabályozott zárási sebesség érdekében
A kenyérpirítókaros mechanizmusok kis torziós rugókat használnak az egyenletes felugró működés érdekében
A porszívózsinór-visszahúzó rendszerek torziós terhelésű orsókat használnak a kábeltekercseléshez

Az anyagválasztás és annak hatása az alkalmazási alkalmasságra

A torziós rugó anyaga határozza meg, hogy mely alkalmazási kategóriákat szolgálja megbízhatóan. Az üzemi környezethez nem megfelelő anyag kiválasztása a szántóföldi használat során az idő előtti rugóhibák egyik leggyakoribb oka.

Anyagi kompromisszumok, amelyek meghatározzák, hogy mely torziós rugós alkalmazások használhatók
Anyag	A legalkalmasabb alkalmazások	Korlátozás
Zenei huzal (magas széntartalmú acél)	Általános ipari, háztartási vasalat	Gyenge korrózióállóság bevonat nélkül
Rozsdamentes acél (302/304/17-7)	Orvosi, élelmiszer-feldolgozási, tengeri felszerelések	Alacsonyabb kifáradási szilárdság, mint a szénacél
Króm szilícium	Nagy igénybevételű autóipari és sokkterheléses felhasználás	Magasabb anyag- és feldolgozási költség
Foszfor bronz	Elektromos érintkezők, alacsony vezetőképesség-veszteségű áramkörök	Összességében alacsonyabb mechanikai szilárdság
Inconel és magas hőmérsékletű ötvözetek	Repülőgép, kipufogórendszer, kemence berendezések	Lényegesen magasabb egységenkénti költség

A bevonat és a felületkezelés is szerepet játszik az alkalmazás illeszkedésében. A kültéri vagy nedves környezetben működő rugók, például a garázskapu vagy a mezőgazdasági berendezések rugók általában horganyzást, porszórt vagy olajbemerítést kapnak. az élettartam meghosszabbítása érdekében, míg a tisztatérben vagy orvosi környezetben használt rugók gyakrabban használnak passzivált rozsdamentes acélt a részecskék kiömlésének elkerülése érdekében.

Hogyan alakítja ki a gyártási módszer az alkalmazási kört

A torziós rugó előállítási módja közvetlenül befolyásolja, hogy milyen alkalmazásokat tud megbízhatóan használni a méretekben. Két átfogó gyártási megközelítés uralja az ipart: a kézi tekercselés vagy manuálisan beállított gyártás kis volumenű vagy prototípusos munkákhoz, valamint a CNC-hajtású gyártás egy dedikált torziós rugós géppel a nagy volumenű, szűk tűréshatárú gyártáshoz.

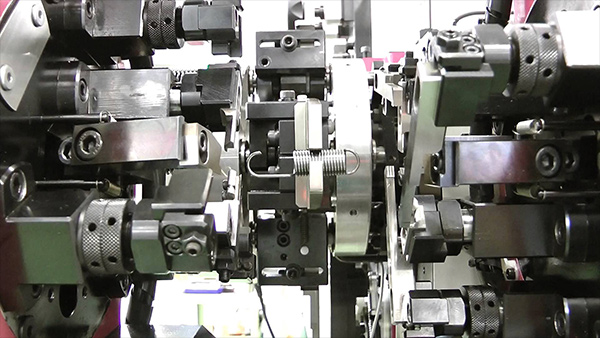

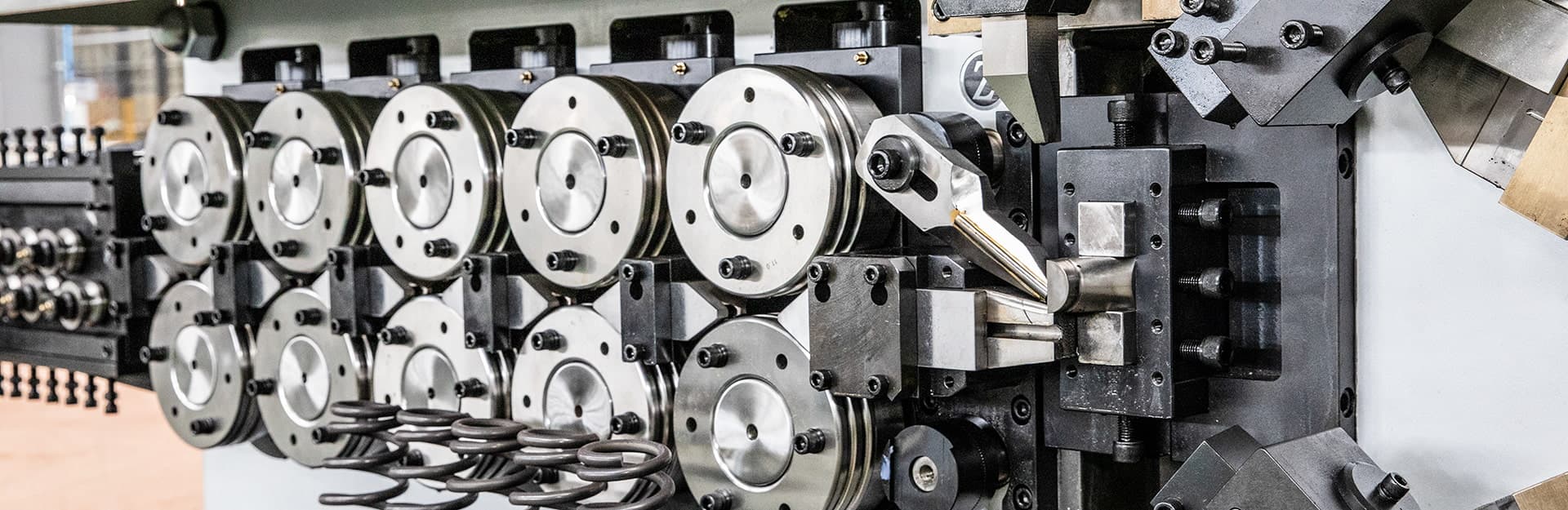

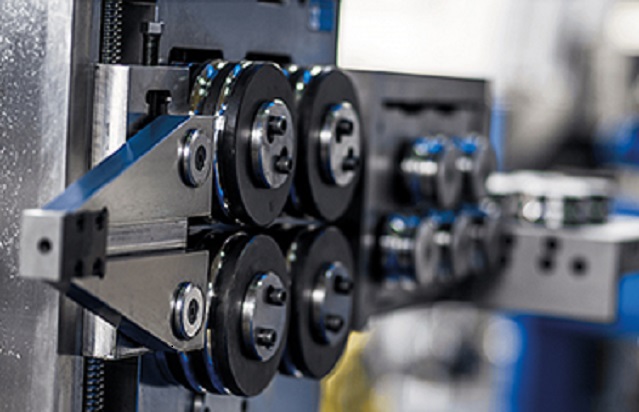

Egy modern torziós rugós gép szervovezérelt huzalelőtolást, forgó tüskéket és programozható lábformázó szerszámokat használ, hogy olyan rugókat állítson elő, amelyek emelkedése, testátmérője és lábszöge állandó, kézi beavatkozás nélkül meghaladhatja a 100 000 egységet. Ez a megismételhetőségi szint teszi életképessé a torziós rugókat a biztonság szempontjából kritikus alkalmazásokban, például az autók biztonsági öv-visszahúzóiban vagy a megszakító mechanizmusokban, ahol a lábak szögének 1 fokos eltérése is eltolhatja az összeállítás funkcionális kioldási pontját.

A CNC torziós rugós gépek legfontosabb előnyei az alkalmazás szempontjából kritikus gyártásban:

Programozható lábszög-szabályozás a fok töredékén belüli pontossággal
Egyenletes tekercsosztás a test teljes hosszában, csökkentve a nyomaték ingadozását
Gyors váltás a cikkszámok között kézi újraszerszámozási késések nélkül
Integrált huzalátmérő figyelő, amely formázás előtt jelzi a nem megfelelő anyagot
Magasabb kibocsátási arányok, amelyek a szűk tűrésű rugókat gazdaságosan életképessé teszik a tömegpiaci termékek számára

Kisebb volumenű vagy nagymértékben testreszabott alkalmazásoknál, például egyszeri helyreállítási projekteknél vagy speciális gépek utólagos felszerelésénél továbbra is gyakori a kézi tekercselés egy egyszerűbb padra szerelt torziós rugós gépen, mivel a CNC-berendezések szerszámcseréjének költségeit nem indokolják a kis tételméretek.

Gyakori hibamódok és alkalmazás-specifikus kockázati tényezők

A különböző alkalmazások a torziós rugókat különböző domináns meghibásodási mechanizmusoknak teszik ki, és az adott használati esetre vonatkozó kockázatok megértése segít a tervezésben és a karbantartás tervezésében is.

A meghibásodási módok azokhoz az alkalmazásokhoz vannak leképezve, ahol a leggyakrabban megjelennek
Hiba mód	Tipikus alkalmazási kontextus	Elsődleges ok
Fáradtság repedés	Nagy ciklusú zsanérok, garázskapuk	Ismétlődő hajlítási feszültség a tartóssági határon túl
Korróziós lyukasztás	Kültéri és mezőgazdasági berendezések	Nedvességnek való kitettség megfelelő bevonat nélkül
Állandó készlet	Hosszú távú terheléses tárolás, kapcsolóberendezések	Tartós elhajlás a rugalmassági határon túl
Láb deformáció	Mechanizmusok tengelyen kívüli terheléssel	Az oldalsó terhelést nem vették figyelembe a szerelési tervben
Termikus lágyítás	Kipufogórendszerek, kemence berendezések	Az üzemi hőmérséklet meghaladja az anyag besorolását

A tartós készlet az egyik leginkább félreértett meghibásodási mód a torziós rugós alkalmazásokban. Ez akkor fordul elő, ha egy rugót huzamosabb ideig a maximális névleges elhajlásán vagy annak közelében tartják, aminek következtében a huzal elveszíti azt a képességét, hogy teljesen visszatérjen szabad helyzetébe. Ez különösen aggályos a kapcsoló- és megszakító-mechanizmusoknál, ahol a rugó évekig teljesen felcsavarva maradhat egyetlen kioldási eseményre várva, ezért ezek az alkalmazások jellemzően olyan rugókat határoznak meg, amelyek az elméleti maximális nyomatékuk alatti működésre jellemzőek.

A megfelelő torziós rugó kiválasztása egy adott alkalmazáshoz

A megfelelő torziós rugó kiválasztása a funkcionális követelmények mechanikai értelemben történő meghatározásával kezdődik, nem pedig a katalógus cikkszámából. A következő sorrend azt tükrözi, hogy az alkalmazásmérnökök általában hogyan viszonyulnak a rugó kiválasztásához:

Határozza meg a szükséges nyomatékot a munkaszögben, ne csak a szabad pozícióban
Határozza meg a rendelkezésre álló szerelési helyet, beleértve a tengely átmérőjét és az axiális hosszra vonatkozó korlátozásokat
Határozza meg a termék élettartama alatt várható ciklusszámot
Azonosítsa a környezeti expozíciós tényezőket, mint például a páratartalom, a hőmérséklet vagy a vegyi anyagokkal való érintkezés
Erősítse meg a láb stílusát és tájolását, amely az illeszkedő alkatrészekkel való interfészhez szükséges
Válassza ki a szélirányt aszerint, hogy a mechanizmust milyen irányból kell hajtani vagy ellen kell állni

Sok alkalmazási hiba az első lépés kihagyására és a rugó kiválasztására vezethető vissza, pusztán a test mérete alapján. Két azonos testátmérővel és huzalmérettel rendelkező torziós rugó nagyon eltérő nyomatékot biztosít a tekercsek számától és anyagától függően , így a forgatónyomaték szerinti kiválasztás következetesen jobb eredményeket produkál, mint a méret-első kiválasztás.

Feltörekvő trendek a torziós rugós alkalmazások kialakításában

A gyártásban és a terméktervezésben számos műszak bővül, ahol torziós rugókat alkalmaznak. Az autó- és repülőgép-tervezés könnyedebb kezdeményezései a nagyobb szilárdságú ötvözetek felé terelték a mérnököket, amelyek lehetővé teszik, hogy a kisebb, könnyebb torziós rugók ugyanazt a nyomatékot adják le, amely korábban nagyobb alkatrészeket igényelt, csökkentve az anyagfelhasználást és az összeszerelés súlyát.

A fogyasztói elektronikában az összehajtható és rugalmas kijelzőeszközök térnyerése megkövetelte a rendkívül szoros szögkonzisztenciájú torziós rugók iránti keresletet milliónyi nyitási-zárási cikluson keresztül, mivel a csuklópántok egyenetlen ellenállása azonnal észrevehető a felhasználók számára, és befolyásolja a termék minőségét. Ez a nagyobb pontosságú torziós rugós gépplatformok felé terelte a gyártókat, amelyek képesek a lábak szögének tűréshatárait szigorúbban tartani, mint a régebbi mechanikus tekercselő berendezések.

A megújuló energia-infrastruktúra egy másik növekvő alkalmazási területet képvisel, a napelem-követő mechanizmusokban használt torziós rugók és a szélturbinák dőlésszög-szabályozó rendszerei, ahol elengedhetetlen a megbízható forgási erő a 15-25 éves kültéri élettartam alatt.

Gyakran ismételt kérdések a torziós rugós alkalmazásokról

Mi a különbség a torziós rugó és a torziós rúd között?

A torziós rugó jellemzően egy tekercses huzalelem, kialakított lábakkal, amelyek meghatározott rögzítési pontokhoz kapcsolódnak, míg a torziós rúd általában egy egyenes vagy enyhén formázott tömör rúd, amely a hosszában csavarodik, és leggyakrabban járműfelfüggesztési rendszerekben használják. Mindkettő csavarással tárolja az energiát, de geometriájuk és jellemző teherbírásuk lényegesen különbözik.

A torziós rugók általában meddig tartanak üzemben?

Az élettartam nagymértékben függ az alkalmazástól és az anyagtól. A jól meghatározott garázskapu torziós rugója általában kitart 7-12 év tipikus lakossági használat mellett , ami nagyjából 10 000 nyitási-zárási ciklusnak felel meg, míg a precíziós orvostechnikai eszközök torziós rugók gyakran több százezer ciklusra vannak besorolva a kisebb terhelés és a használatonkénti kisebb elhajlási tartomány miatt.

Használható-e torziós rugó hosszabbító vagy nyomórugó helyett?

Általában nem, mert a terhelés alkalmazási módja alapvetően más. A torziós rugókat a lábaiknál forgó terhelésre, míg a hosszabbító és nyomórugókat axiális húzásra vagy tolásra tervezték. Az egyik típus helyettesítése egy másikkal általában teljes mechanizmus-újratervezést igényel, nem pedig egyszerű alkatrészcserét.

Mi okozza a torziós rugó feszességét az idő múlásával?

A feszültségvesztés leggyakrabban abból adódik, hogy a rugót huzamosabb ideig a rugalmassági határa közelében vagy azon túl működtetik, ezt az állapotot permanens beállításnak nevezik, vagy ciklikus kifáradásból, amely fokozatosan megváltoztatja a huzal mikroszerkezetét ismételt hajlítási feszültségek hatására. A korrózió idővel csökkentheti a huzal effektív átmérőjét is, csökkentve a nyomatékot még akkor is, ha a rugó nincs túlterhelve.

Miért van egyes torziós rugók bal oldali, másoknak pedig jobb széle?

A szél iránya határozza meg, hogy a rugó milyen irányban áll ellen vagy hajtja a forgást. A bal oldali tekercses rugó ellenáll az óramutató járásával megegyező forgásnak, ha egy meghatározott végről nézzük, míg a jobb oldali tekercses rugó ellenáll az óramutató járásával ellentétes forgásnak. Alapvető fontosságú, hogy a szélirányt a mechanizmus tervezett mozgásához igazítsa, mivel a rossz szélirány felszerelése a rugó további letekercselését okozza, nem pedig ellenállást épít ki.

Mely iparágak használják a legtöbb torziós rugót?

Az építőipari vasalatok, az autóipari gyártás és a fogyasztói készülékek gyártása adja a legnagyobb gyártási mennyiséget, amelyet nagyrészt a garázskapurendszerek, a járműbelső mechanizmusok és a háztartási készülékek zsanérjai hajtanak. Az orvostechnikai eszközök és a repülőgépipar sokkal alacsonyabb egységmennyiséget használ, de jellemzően szigorúbb tűréshatárokat és magasabb egységárat igényelnek.

Hogyan történik a torziós rugó nyomatékának kiszámítása egyedi alkalmazáshoz?

A forgatónyomatékot általában a huzalátmérő, az anyag rugalmassági modulusa, az átlagos tekercsátmérő és az aktív tekercsek száma, valamint a kívánt szögelhajlás alapján számítják ki. A mérnökök általában a gyártási specifikáció véglegesítése előtt ellenőrzik a kiszámított nyomatékértékeket a fizikai prototípusteszttel, mivel a valós súrlódási és szerelési tűrések kis mértékben eltolhatják a tényleges teljesítményt az elméleti értékektől.
