Torziós rugó kialakítása: egyenletek, anyagok és gépi útmutató

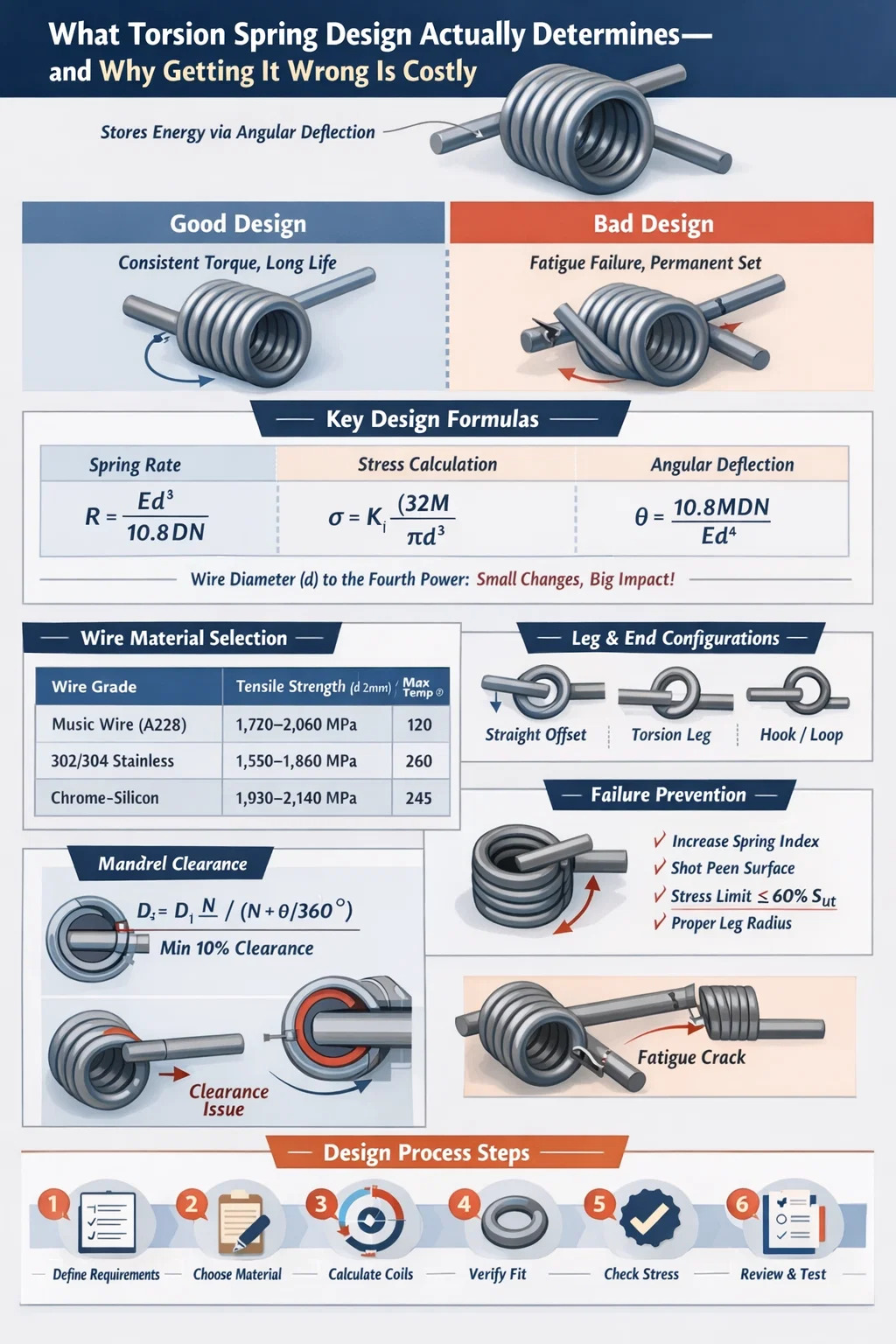

Mit határoz meg valójában a torziós rugó kialakítása – és miért költséges ennek elrontása

A torziós rugó tervezése egy olyan rugó geometriájának, anyagának, terhelési jellemzőinek és gyártási tűrésének meghatározásának folyamata, amely az energiát szögelhajlás útján tárolja, nem pedig lineáris összenyomás vagy megnyúlás révén. A megfelelő kialakítással a rugó egyenletes nyomatékot biztosít több ezer – vagy millió – cikluson keresztül. Ha rosszul csinálja, akkor idő előtti kifáradás, állandó beállítás vagy kiszámíthatatlan nyomatékgörbék szembesülnek, amelyek tönkreteszik az alsó mechanizmust.

A legkritikusabb tervezési kimenet a rugósebesség (forgatónyomaték forgási fokonként) , jellemzően N·mm/°-ban vagy lb·in/°-ban van kifejezve. Minden más paraméter – huzalátmérő, tekercsátmérő, aktív tekercsek száma, láb geometriája, végkonfiguráció – ebbe a számba kerül. A torziós rugós gép csak azt tudja előállítani, amit a terv előír, így a tervezési szakaszban a pontosság kiküszöböli a költséges utómunkálatokat a gyártási padlón.

Ez a cikk végigvezeti a teljes tervezési folyamatot: az alapvető egyenletektől és az anyagválasztástól a torziós rugós gépek által támasztott gyártási korlátokig, a gyakori meghibásodási módokig és a nagy volumenű gyártás során alkalmazott gyakorlati tűrésstratégiákig.

Alapvető tervezési egyenletek, amelyeket minden mérnöknek tudnia kell

A torziós rugó kialakítása jól bevált mechanikai egyenleteken alapul. Megértésük nem kötelező – ezek határozzák meg, hogy a rugó túléli-e élettartamát, vagy az első néhány ezer ciklusban meghibásodik.

Tavaszi árfolyam képlet

Az R szögrugó sebességét a következőképpen kell kiszámítani:

R = Ed⁴ / (10,8 D N)

Ahol E a rugalmassági modulus (MPa), d a huzal átmérője (mm), D a tekercs átlagos átmérője (mm), N pedig az aktív tekercsek száma. Keményen húzott szénacélhuzalhoz, E ≈ 196 500 MPa; rozsdamentes acélhoz 302/304, E ≈ 193 000 MPa; króm-szilícium (SAE 9254), E ≈ 201 000 MPa.

Figyeljük meg, hogy a huzal átmérője a negyedik hatványig jelenik meg. A d mindössze 10%-os növelése megközelítőleg 46%-kal növeli a tavaszi rátát. Ez az oka annak, hogy a huzal átmérője a legérzékenyebb változó bármely torziós rugós kialakításban – egy kis tűrés eltérés túlméretezett hatással van a végső rugó sebességére.

Stresszszámítás és a Wahl-korrekciós tényező

A torziós rugós huzal hajlítófeszültsége:

σ = K_i × (32M) / (πd³)

Ahol M az alkalmazott nyomaték (N·mm), d a huzal átmérője, és K_i a belső szálfeszültség-korrekciós tényező (más néven Wahl-tényező a torziós rugóknál). A K_i figyelembe veszi a görbületi hatásokat, és a következőképpen definiálható:

K_i = (4C² - C - 1) / (4C(C - 1))

Ahol C a rugó index = D/d. 6-os rugóindex (közönséges érték) esetén K_i ≈ 1,24. Egy szoros tekercsnél C = 4, K_i körülbelül 1,40-re emelkedik. Ez azt jelenti, hogy a szorosan tekercselt rugó 13%-kal nagyobb feszültséget tapasztal a belső szálon ugyanazon alkalmazott nyomaték mellett – ez jelentős különbség, ha a kifáradási élettartam a tervezési korlát.

Szögelhajlás terhelés alatt

A teljes szögelhajlás θ (fokban):

θ = 10,8 M D N / (E d4)

Ez az egyenlet a rugósebesség képlet inverze. Megmondja, mennyit forog a rugó adott nyomaték mellett. Az olyan alkalmazásokban, mint az autóajtó-zsanérok vagy az ablakemelők, a pontos elhajlási szög ismerete minden nyomatékszinten kritikus a mechanizmus csomagolásához.

A tekercs átmérőjének változása elhajlás alatt

A torziós rugók egyik jellemzője: a tekercs átmérője a rugó tekercselésével vagy letekerésével változik. Zárási irányban tekercselve (a tekercsek megfeszülnek), az átlagos átmérő csökken. Az új átlagos D₂ átmérő:

D2 = D1N/ (N θ/360°)

Egy 8 aktív tekercses, 90°-ban forgó rugó esetén D₂ = D₁ × 8 / 8,25 = 0,970 × D1 – 3%-os csökkenés. Ha a rugó egy tüske fölött működik, a tervezőnek ellenőriznie kell, hogy a D₂ továbbra is megfelelő hézagot biztosít-e; A maximális elhajlásnál bekövetkező interferencia katasztrofális nyomatékcsúcsokat és idő előtti meghibásodást okoz. A szabványos tervezési gyakorlat az, hogy legalább 10% hézag az elhajlott belső tekercs átmérője és a tüske külső átmérője között .

Anyagválasztás: A huzalminőség és az alkalmazási igények összehangolása

Az anyagválasztás elválaszthatatlan a torziós rugós kialakítástól. A huzalnak biztosítania kell a szükséges szakítószilárdságot, tartóssági határt és korrózióállóságot a teljes üzemi hőmérséklet-tartományban, miközben kompatibilisnek kell maradnia a torziós rugós gép alakítási képességeivel.

A legtöbb ipari alkalmazáshoz – ajtópántok, reteszek, visszahúzók és elektromos csatlakozók – zenei vezeték (ASTM A228) az alapértelmezett választás . Nagy szakítószilárdsága és egyenletes felületi minősége 500 000 ciklust meghaladó kifáradási élettartamot biztosít feszültségszinten a végső szakítószilárdság 70%-áig. A keményen húzott huzal ára 10-15%-kal olcsóbb, de durvább felületi kidolgozással és nagyobb szakítószilárdság-változékonysággal rendelkezik, így alkalmasabb statikus vagy alacsony ciklusú alkalmazásokhoz.

A króm-szilícium huzal, bár drágább, az autóipari szeleprugók és fék-visszatérő rugók szabványos választása, ahol az üzemi hőmérséklet eléri a 200–240 °C-ot, és a feszültséglazítást minimálisra kell csökkenteni. A torziós rugós gépekkel szemben is nagyobb igénybevételt jelent, mivel nagyobb keménysége felgyorsítja a szerszámkopást – ezt a tényezőt meg kell beszélni a gyártóval a tervezési felülvizsgálat során.

A foszforbronz és a berillium réz megjelenik az elektromos csatlakozórugókban, ahol a vezetőképesség a mechanikai teljesítmény mellett számít. Különösen a berillium réz, bár drága, 1400 MPa-t megközelítő szakítószilárdságot ér el, és kiváló beállítási ellenállást tart fenn, így alkalmas precíziós műszerekhez, amelyeknek a nyomatéktűrése meghosszabbodik a hosszabb élettartamon keresztül.

Láb és vég konfiguráció: gyakran alábecsülik, mindig kritikus

A torziós rugó végkonfigurációja – a lábak formája, hol érintkeznek az illeszkedő részekkel és milyen geometriát követnek – közvetlenül három dolgot befolyásol: az aktív tekercsek effektív számát, a feszültségkoncentrációt a láb-test találkozásánál, és azt, hogy a torziós rugós gép reálisan mit tud kialakítani.

Közös céltípusok és kompromisszumaik

• Egyenes eltolt lábak — A leggyakoribb. A láb érintőlegesen nyúlik ki a testből. Könnyen alakítható CNC torziós rugós gépen; hozzávetőlegesen a lábhossz felével járul hozzá az aktív tekercsszámhoz.
• Egyenes torziós lábak (radiális) — A láb sugárirányban befelé vagy kifelé nyúlik. Egyszerűbb beállítani a gépen, de bonyolultabb feszültségeloszlást hoz létre a kanyar átmeneti pontján.
• Horgok és hurkok — Akkor használatos, ha a rugónak egy csaphoz vagy tengelyhez kell csatlakoznia másodlagos rögzítőelem nélkül. A horoggeometria precízen kialakítható CNC torziós rugós géppel, de szerszámcserét igényel, és bonyolultságtól függően 8-15%-kal megnöveli a ciklusidőt.
• Rövid és hosszú érintőleges lábak — A láb hossza befolyásolja, hogy mekkora nyomatékot adnak át a terhelési pontnak, és hogyan igazodik a rugó a szerelvényben. A hosszabb lábak növelik az emelőkart és csökkentik az adott nyomaték eléréséhez szükséges erőt, de növelik a lábgyökér hajlítási igénybevételét is.
• Keresztezett közép (kettős torzió) — Két torziós rugótest középen össze van kötve, ellentétes irányban feltekerve. Ott használatos, ahol a nyomatéknak szimmetrikusnak kell lennie, és a helyszűke megakadályozza a két különálló rugót. Bonyolult torziós rugós gépen felállítható; jellemzően nagy volumenű autóipari vagy ipari alkalmazásokhoz van fenntartva, ahol indokolt a szerszámbefektetés.

Aktív tekercs hozzájárulás a lábaktól

Az N_a aktív tekercsek tényleges száma magában foglalja a lábak hozzájárulását. Egyenes lábak esetén a standard közelítés hozzáadja az L/(3πD)-t a testtekercsek számához, ahol L mindkét láb teljes hossza. Egy 20 mm-es átlagos tekercsátmérőjű és két 30 mm-es lábú rugóhoz ez hozzávetőleg 30/(3π×20) ≈ 0,16 tekercset ad hozzá – ez kicsi, de nem triviális korrekció, amikor szűk rugósebesség-tűrésekre van szükség (±5% vagy jobb).

Ennek a korrekciónak a figyelmen kívül hagyása szisztematikus rugósebesség-hibákhoz vezet, amelyek nyilvánvalóvá válnak az első cikk ellenőrzése során, és szükség van a tekercsszám beállítására és további CNC torziós rugós gépbeállítási időre.

Hogyan a Torziós rugós gép Formázza, ami gyártható

A torziós rugós gép – különösen egy torziós rugós képességgel rendelkező CNC tekercselőgép – úgy alakítja ki a huzalt, hogy egy tekercselő tüske köré hajlítja, miközben egyidejűleg formálja a lábakat és a végelemeket. A tervezési szakaszban, a szerszámok vágása előtt elengedhetetlen annak megértése, hogy a gép mire képes és mit nem.

A huzalátmérő-tartomány és a rugóindex megkötései

A szabványos CNC torziós rugós gépek a géposztálytól függően körülbelül 0,10 mm és 16 mm közötti huzalátmérőt kezelnek. A belépő szintű CNC tekercsek burkolata 0,3–3,5 mm; nehézipari gépek 3–16 mm-es huzalt kezelnek. A tavaszi index (D/d) gyakorlatilag 4 és 16 között van a legtöbb gyártási ciklusban:

• C 4 alatt: A tekercs túl szoros; a torziós rugós gép nehezen éri el az egyenletes emelkedést, a nagy görbület pedig drámaian megnöveli a szál belső feszültségét. A C < 4 rugók szinte mindig idő előtti elfáradást mutatnak a tekercs belső felületén.
• C 16 felett: A tekercs laza, és a huzal hajlamos meghajolni az alakítás során. A méretmegismételhetőség sérül – a tekercsátmérő ±3–4%-os ingadozása jellemző C = 16 felett, szemben a C = 6–10 értéknél elérhető ±1%-kal.

A torziós rugós gépgyártás édes pontja az C = 6 - C = 12 , ahol az alakító erők kezelhetők, a szerszámkopás kiszámítható, és a mérettűrések nagy gyártási sebesség mellett elérhetők.

CNC torziós rugós gépek képességei: tengelyek és pontosság

A modern CNC torziós rugós gépek – például a Wafios, Numalliance vagy Simplex gépei – 4-8 vezérelt tengellyel működnek. A legfontosabb képességek a következők:

• Programozható lábszög 0,1°-os lépésekben, lehetővé téve a két láb közötti kezdeti szög (a szabad szög) pontos szabályozását
• Huzalelőtolási sebesség akár 200 m/perc nagy sebességű gépeken kis átmérőjű huzalokhoz, ami 100-300 rugó/perc gyártási sebességet jelent egyszerű geometriák esetén
• Automatikus visszarugózási kompenzáció, ahol a gép vezérlőszoftvere előhajlítja a huzalt a célszögön túl, hogy figyelembe vegye a rugalmas helyreállítást – ez kritikus a ±2°-os vagy jobb szabadszögtűrés eléréséhez.
• Soros nyomatékmérés egyes fejlett rendszereken, ahol a rugót közvetlenül az alakítás után tesztelik, és a tűréshatáron kívüli alkatrészeket automatikusan elutasítják

A szabad szög – a két láb közötti szög terheletlen állapotban – az egyik legnagyobb kihívást jelentő paraméter szabályozása. A ±3° és ±5° közötti szabad szögtűrés szabványos gyártási lehetőség; ±1°-tól ±2°-ig elérhető prémium CNC torziós rugós gépekkel és folyamatminősítéssel, de magasabb darabonkénti költséggel. A tervezőknek a legszigorúbb tűréshatárt kell megadniuk, amelyre valójában szükségük van, nem pedig a lehető legszigorúbbat – a szabad szögtűrés túlzott megadása megkétszerezheti vagy megháromszorozhatja az alkatrészköltséget anélkül, hogy javítaná a termék működését.

Formázás utáni hőkezelés

Az alakítás után az előedzett huzalból (zenehuzal, keményen húzott, rozsdamentes) készült torziós rugók alacsony hőmérsékletű feszültségmentesítésen esnek át – jellemzően 175–230°C-on 20–30 percig. Ez csökkenti a tekercselés során keletkező maradék feszültségeket, stabilizálja a szabad szöget és csökkenti az üzembe helyezést. A króm-szilícium és króm-vanádium rugókat lágyított huzalból alakítják ki, majd a feltekercselést követően olajjal hűtik ki és a végső keménységig temperálják, ami jobban szabályozza az anyag tulajdonságait, de további folyamatlépéseket igényel a torziós rugós gépsoron.

A hőkezelés után alkalmazott sörétezés nyomó maradó feszültségeket indukál a huzal felületén, így megemeli a fáradási határt 20-30% fordított hajlításban működő rugókhoz. A nagy ciklusú (500 000 ciklus feletti) alkalmazásoknál a torziós rugók esetében szinte mindig előírják a sörétes kivágást, annak ellenére, hogy az alkatrészköltséghez 15–25%-ot adnak, mivel az alternatíva – a terepen jelentkező kifáradás – sokkal drágább.

Torziós rugók fáradtságának elemzése és élettartam-előrejelzése

A kifáradás a torziós rugók domináns meghibásodási módja ciklikus terhelés esetén. A tekercs belső felületén (ahol a görbület miatt a hajlítófeszültség a legnagyobb) vagy a láb-test találkozásánál (feszültségkoncentrációs pont) kezdődik. A fáradtság előrejelzéséhez meg kell érteni a feszültség amplitúdóját és az átlagos feszültséget.

Módosított Goodman-kritérium a tavaszi fáradtságra

A módosított Goodman-kritérium a megengedett feszültség-amplitúdót σ_a a σ_m átlagos feszültséghez kapcsolja:

σ_a / S_e σ_m / S_ut = 1

Ahol S_e a tartóssági határ, S_ut pedig a végső szakítószilárdság. Zenei vezetéknél S_e ≈ 0,45 × S_ut polírozott mintáknál. A felületminőség korrekciós tényezői ezt körülbelül 0,35–0,38 × S_ut értékre csökkentik a szabványos felületminőségű gyártóhuzal esetében.

A Gerber-parabolát néha a Goodman-vonal alternatívájaként használják, mert jobban illeszkedik az empirikus rugófáradási adatokhoz magas átlagos feszültségi szint mellett. Goodman azonban továbbra is konzervatívabb, és előnyben részesítik a biztonság szempontjából kritikus alkalmazásokban.

Gyakorlati stresszarány-célok

A gyakorlati torziós rugós kialakításban a következő feszültségarány-célok biztosítják a megbízható kifáradási teljesítményt:

• Végtelen élettartam esetén (>10⁷ ciklus): maximális hajlítófeszültség ≤ 55–60%-a S_ut
• >1×10⁶ ciklus esetén: maximális feszültség ≤ az S_ut 65–70%-a
• Statikus alkalmazásokhoz vagy <10 000 ciklushoz: maximális feszültség ≤ az S_ut 80%-a
• Lövéses rugóknál: a megengedett feszültségszint 15-20%-kal nő minden kategóriában

Ezeket a célértékeket a feszültségkorrigált képlet segítségével kell kiszámítani a Wahl-tényezővel. A névleges hajlítófeszültség-egyenlet alkalmazása görbületi korrekció nélkül 15–35%-kal alulbecsüli a tényleges huzalfeszültséget a rugóindextől függően – ez potenciálisan katasztrofális hiba a nagy ciklusú tervezésben.

Stresszlazítás és tartós készlet

A tartós terhelés alatt álló torziós rugók állandó rögzítést mutathatnak – a szabad szög állandó változása az idő múlásával a huzal anyagában való kúszás következtében. A tartós kötés hőmérsékletfüggő, és 100°C felett jelentőssé válik szénacél huzal esetén. Az 1000 óra alatt szobahőmérsékleten 2%-nál kisebbre beállított maximálisan megengedett tartós feszültség körülbelül az S_ut 65%-a zenei vezetékeknél és 70%-a króm-szilícium esetében.

Azoknál az alkalmazásoknál, ahol a rugó összenyomott helyzetben van (mint sok autóipari és berendezési mechanizmusnál), a tervezőnek ellenőriznie kell, hogy a maximális elhajlásnál fennálló feszültség nem haladja meg ezeket a határértékeket. Ennek elmulasztása a forgatónyomaték csökkenését eredményezi a termék élettartama során – ez a gyakori helyszíni panasz, amely közvetlenül a torziós rugó tervezési figyelmen kívül hagyására vezethető vissza.

Toleranciastratégia: mit adjunk meg és mit ne tegyünk túl

A torziós rugós rajzon a tűréshatárok megadása az a pont, ahol a mérnöki döntés metszi a gyártási költséget. Minden, a szabványos gyártási képességnél szigorúbb tűrés további folyamatszabályozást, megnövelt ellenőrzési gyakoriságot vagy lassabb torziós rugós gépciklus-időt igényel – mindez költséget jelent.

Szabványos elérhető tűréshatárok a gyártásban

A helyesen megadandó legfontosabb tűrés a nyomaték egy meghatározott vizsgálati szögben, nem pedig a rugósebesség külön-külön. A nyomatéktűrés egy adott szögben közvetlenebbül kapcsolódik a termék funkciójához – pontosan megmondja a gyártónak, hogy a rugónak mit kell biztosítania az elmozdulásának azon a pontján, amely az összeállítás szempontjából fontos. A rugós sebesség önmagában nem árulja el a történetet, ha a szabad szög változik.

Általános és hatékony megközelítés a következők meghatározása: (1) nyomaték minimális munkaszögnél, (2) nyomaték maximális munkaszögnél és (3) szabad szög széles tűréshatárral. Ez a funkcionális specifikáció maximális szabadságot biztosít a torziós rugós gép kezelőjének az alakítási folyamat optimalizálásához, miközben biztosítja a rugó megfelelő működését az összeszerelésben.

Jegyzetek készítése, amelyek megakadályozzák a félreértelmezést

A torziós rugós rajznak mindig meg kell adnia:

• A szél iránya (jobb vagy bal) – kritikus a torziós rugós gép beállításához és az egységben a nyomaték keletkezésének irányához
• A nyomatékok és szögek mérése a helyén lévő tüskével vagy anélkül történik
• A terhelés iránya (zárási vagy nyitási irány a seb irányához képest)
• Felületkezelési és bevonási követelmények (horganyzás, foszfátozás, passziválás)
• Szükség van-e előbeállításra (túlhajlítás a beállítás csökkentésére), és milyen szögben

A szélirány elhagyása a rajzból az egyik leggyakoribb és legköltségesebb hiba a torziós rugó beszerzésénél. A jobb oldali torziós rugó, amely a záróirányban feltekercselődik, növekvő nyomatékot generál a zárás során – ha a szerelvény zárónyomatékot igényel egy bal oldali rugótól, a mechanizmus hátramenetben vagy egyáltalán nem működik.

Gyakori meghibásodási módok és hogyan akadályozza meg őket a torziós rugó kialakítása

A meghibásodási módok megértése nem halálozás utáni tervezés, hanem tervezési input. Minden meghibásodási mód meghatározott tervezési döntésekhez kapcsolódik, amelyek megakadályozhatják vagy enyhíthetik azt.

Fáradt repedés a tekercs belső felületén

A legnagyobb hajlítófeszültség a torziós rugókban minden tekercs belső szálánál jelentkezik a görbületi hatás miatt (a Wahl-tényező rögzíti). Itt kifáradási repedések keletkeznek, amelyek keresztirányban terjednek a huzal átmérőjén, ami hirtelen törést eredményez. Megelőzési stratégiák:

• Növelje a rugóindexet a K_i csökkentése érdekében – a C = 4 értékről a C = 6 értékre való áttérés körülbelül 12%-kal csökkenti a belső szál feszültségét
• Alkalmazzon sörétet, hogy nyomós maradék feszültséget hozzon létre a felületen
• Csökkentse a csúcsfeszültséget nagyobb huzalátmérővel vagy csökkentett átlagos tekercsátmérővel
• Győződjön meg arról, hogy a vezeték felülete mentes a varratoktól, átlapolásoktól és lyukaktól – ezek olyan feszültségkoncentrációs pontok, amelyek drámaian csökkentik a kifáradási élettartamot

Állandó üzembe helyezés

A beállítás a szabad szög időbeli csökkenésében nyilvánul meg, csökkentve a munkaszögben leadott nyomatékot. A kiváltó ok a tartós feszültség, amely meghaladja az anyag rugalmassági határát üzemi hőmérsékleten. Megelőzés: tartsa a tartós feszültséget 65% S_ut alatt szénacél esetén, használjon előre beállított rugókat (előre elhajlítva a maximális munkaszögön túl a gyártás során, hogy kedvező maradó feszültségeket idézzen elő), vagy adjon meg egy magasabb ötvözetű huzalt, jobb relaxációs ellenállással.

Tekercs interferencia a tüskével

Ahogy a rugó a zárási irányban elhajlik, a tekercs belső átmérője csökken. Ha a rugót nem kellő hézaggal rendelkező tüskére szerelik, a tekercsek érintkeznek a tüskével – súrlódást, hőt és előre nem látható nyomatékcsúcsokat generálva. Súlyos esetekben a rugó teljesen megragadja a tüskét. A javítás egyszerű kialakítású: számítsa ki a minimális tekercs belső átmérőjét maximális elhajlásnál az átmérőváltozási képlet segítségével, és győződjön meg arról, hogy a tüske külső átmérője legalább 10%-kal kisebb. Ehhez azonban a tervezőnek már a tervezési szakaszban ismernie kell a maximális működési szöget.

Stresszkoncentráció a láb gyökerénél

A tekercstestről az egyenes lábra való átmenet geometriai szakadás, amely feszültségkoncentrációt hoz létre. A nagyság a kanyar élességétől függ. A láb gyökerénél legalább 1,5 d hajlítási sugár jó tervezési gyakorlat — az ennél kisebb sugarak drámaian megnövelik a feszültségkoncentrációs tényezőt. Amikor a torziós rugós gép kialakítja a lábat, a kezelő úgy állítja be a szerszámot, hogy elérje ezt a minimális sugarat. Ha a tervező éles sarkot rajzol a láb gyökerénél, akkor a gép éles sarkot hoz létre, és a kifáradási hiba nem a tekercstestben, hanem azon a helyen jelentkezik, ahol a feszültségelemzés ezt előre jelezte.

Gyártható tervezés: Együttműködés a torziós rugós gép beszállítójával

A leghatékonyabb torziós rugós terveket a mérnök és a rugógyártó együttműködésével dolgozzák ki – konkrétan a torziós rugós gépet kezelő csapat bevonásával a tervezési folyamat korai szakaszában, még a rajz véglegesítése előtt.

Főbb DFM-megfontolások, amelyeket fel kell venni a gyártóval:

• A vezeték átmérője elérhető: Nem minden huzalátmérőjű minden ötvözetben található. A nem szabványos huzalátmérőre történő tervezés (például 1,65 mm, ha 1,6 mm és 1,8 mm szabványos) 4–8 hét átfutási időt és 15–30%-os anyagköltség-felárt jelenthet. A tervezés véglegesítése előtt kérje le a gyártó szabványos átmérőjét.
• Minimális rendelési mennyiségek: Az egyedi lábgeometriák és a szűk tűrések gyakran speciális szerszámokat igényelnek. A MOQ-k 500 darabtól az egyszerű tervekhez 10 000 darabig terjedhetnek összetett geometriákhoz speciális szerszámberuházásokkal. Ennek a tervezési szakaszban történő megértése befolyásolja, hogy az egyedi vagy módosított szabványos rugós kialakítás gazdaságosabb-e.
• A szerszám élettartama és a szerszámcsere gyakorisága: Az erősen ötvözött huzalok (króm-szilícium, Inconel) felgyorsítják a szerszámkopást a torziós rugós gépen. Ez befolyásolja a darabonkénti költséget, és be kell számítani a teljes tulajdonlási költség elemzésébe, különösen nagy volumenű alkalmazások esetén.
• Első cikkvizsgálati protokoll: Előzetesen állapodjon meg arról, hogy milyen méréseket és milyen sorrendben fog elvégezni. A forgatónyomaték meghatározott szögben, szabad szögben és tekercsátmérőben történő mérése a leggyakoribb. Egyes gyártók teljes CMM-adatcsomagokat kínálnak repülési és orvosi alkalmazásokhoz – ezt a megrendelésben meg kell adni, nem pedig utólag fedezni fel.
• Prototípus iterációs idővonal: Egy jól felszerelt torziós rugós gépbeszállító a teljes rajzból 1-3 héten belül prototípusmintákat tud készíteni. Tervezzen meg legalább két prototípus iterációt – egyet a tervezési koncepció érvényesítésére, egyet pedig a mért eredményeken alapuló tűrések finomítására – mielőtt elkötelezi magát a gyártási szerszámok mellett.

Az a mérnök, aki a rugógyártót tiszta áruszállítóként kezeli – teljes rajzot készít vita nélkül –, folyamatosan szuboptimális eredményeket ér el. Az a mérnök, aki bevonja a torziós rugós gép csapatát a tervezési felülvizsgálatba, könnyebben elkészíthető, egyenletesebb és gyártási mennyiségnél olcsóbb rugókat kap.

Ipari alkalmazások és valós tervezési példák

A torziós rugós tervezési elvek eltérően érvényesülnek az egyes iparágakban. Íme konkrét példák arra, hogyan alakítja az alkalmazási környezet a tervezési döntéseket.

Gépjárműajtó csuklópánt visszatérő rugók

Tipikus specifikáció: 8–12 N·m nyomaték 75°-os elhajlásnál , 500 000 ciklus élettartam, üzemi hőmérséklet –40°C és 80°C között. A huzal átmérője 4-6 mm, króm-szilícium ötvözet, sörétes, cink-foszfát bevonatú. A torziós rugós gépnek egyenletes szabad szöget kell produkálnia ±3°-ig, mivel az ajtóreteszelés érzékeny a nyomatékváltozásra a közbenső ellenőrzési pozícióban (általában 30–45°). Ezeket a rugókat nagy mennyiségben gyártják – évente több százezer darabot –, ami indokolja a speciális torziós rugós szerszámgépeket és a gyártás közbeni nyomatékvizsgálatot az alkatrészek 100%-án.

Elektromos csatlakozó érintkezőrugók

Tipikus specifikáció: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Orvosi eszköz torziós rugók

A sebészeti műszerek és a beültethető eszközmechanizmusok torziós rugókat használnak, amelyek 316 literes rozsdamentes acélból vagy MP35N ötvözetből készülnek. Jellemző a ±3-5%-os nyomatéktűrés. Minden tavasszal 100%-ban átvizsgálják. A nyomon követhetőségi követelmények azt jelentik, hogy minden egyes gyártási tétel egy meghatározott huzalhőszámhoz és torziós rugós gép tételnyilvántartásához kapcsolódik. Ezek a követelmények jelentősen növelik a költségeket, de a szabályozási környezet miatt nem alkuképesek. A huzal átmérője jellemzően 0,25 mm és 2,0 mm között van az alkalmazástól függően.

Garázsajtó torziós rugórendszerek

A lakossági garázskapu torziós rugói nagyok (huzalátmérő 4-8 mm, átlagos tekercsátmérő 50-75 mm), és a 10 000-30 000 ciklus az életről. Ellentétes párban vannak feltekerve egy központi tengelyre, kiegyensúlyozva az ajtó súlyát. A rugó mértékének meg kell egyeznie az ajtó súlyával és magasságával ±10%-on belül, különben az ajtó nem fog megfelelően egyensúlyozni. Ezeket a rugókat nagy ipari torziós rugós gépeken gyártják nagy mennyiségben, árucikkként értékesítik, és az egyik leggyakoribb háztartási rugóhibát jelentik – nem azért, mert rosszul tervezték őket, hanem azért, mert olyan költségcélra tervezték őket, amely korlátozza a ciklus élettartamát.

Torziós rugós tervezési folyamat lépésről lépésre

A tervezési folyamat strukturált munkafolyamattá történő összevonása megakadályozza azt a gyakori hibát, hogy a fejlesztés késői szakaszában ismétlődik, amikor a változtatások költségesek.

1. Funkcionális követelmények meghatározása: Szükséges nyomaték meghatározott szögekben, ciklusélettartam, működési hőmérséklet-tartomány, térburok (tüskeméret, testhossz, lábgeometriai korlátok) és környezet (korrózió, vegyszerek).
2. Válassza ki a huzal anyagát: Igazítsa az ötvözetet a hőmérsékleti, korróziós, szilárdsági és vezetőképességi követelményekhez.
3. Válassza ki a huzalátmérőt és a rugóindexet: Ismételje meg, hogy megtalálja azt a kombinációt, amely megfelel a nyomatékkövetelménynek, miközben a feszültséget a fáradási határ alatt tartja. Cél C = 6–10 a legjobb torziós rugós gépekkel való kompatibilitás érdekében.
4. Az aktív tekercsek számának kiszámítása: A rugósebesség-egyenlet segítségével keresse meg N, majd adja hozzá a láb korrekciós tényezőjét.
5. Ellenőrizze a tüske hézagát: Számítsa ki a tekercs belső átmérőjét a maximális elhajlásnál, és erősítse meg a 10%-os hézagot a tüske külső átmérőjétől.
6. Ellenőrizze a fáradtsági stresszt: Számítsa ki a maximális hajlítási feszültséget a Wahl-korrigált képlet segítségével, és ellenőrizze, hogy az a megfelelő feszültségarányon belül van-e a szükséges ciklusélettartamhoz.
7. Végső konfiguráció meghatározása: Válassza ki az illeszkedő szerelvénnyel kompatibilis és a rendelkezésre álló torziós rugós gépen gyártható lábgeometriát.
8. Adja meg a tűréseket és a felületkezelést: Állítsa be a funkcionális tűréseket (nyomaték vizsgálati szögben, szabad szög), adja meg a hőkezelést és az esetleges utófeldolgozást (sörét, bevonat).
9. Értékelés a rugó gyártójával: A rajz kiadása előtt ellenőrizze a vezeték elérhetőségét, a szerszámkövetelményeket, a MOQ-t és az első cikktervet.
10. Teszteld és iteráld: Mérje meg az első cikkből származó mintákat az összes megadott paraméterhez, értékelje ki az összeállításban, és finomítsa a tervezést a mért és az előre jelzett teljesítmény alapján.

Ennek a sorrendnek a következetes követésével elkerülhető a rugótervezési hibák legdrágább kategóriája: a méret- vagy teljesítményproblémák felfedezése az összeszerelés ellenőrzése során, a rugókialakítás megváltoztatásakor a torziós rugós gép beállításának újraminősítése és esetlegesen az illeszkedő alkatrészek újratervezése szükséges.
