Mi az a CNC rugós tekercselőgép? Mi a működési elve?

◾ Mi az a CNC rugós tekercselő gép ?

A CNC rugós tekercselő gép egy számítógépes „agy” által vezérelt precíziós gép, amelyet kifejezetten arra terveztek, hogy fémhuzalt csavarrugókba tekercseljen.
Ha egy hagyományos rugós tekercselő gép olyan, mint egy kézi fűrészt használó mesterember, akkor a CNC rugós tekercselő gép olyan, mint egy modern feldolgozó üzem precíz navigációval és automatizált karokkal. Nincs szükség bonyolult mechanikus fogaskerekekre a méretbeállításhoz; egyszerűen használja az ujjait a képernyőn, ad meg néhány parancsot, és a gép gyorsan azonos rugókat állít elő.

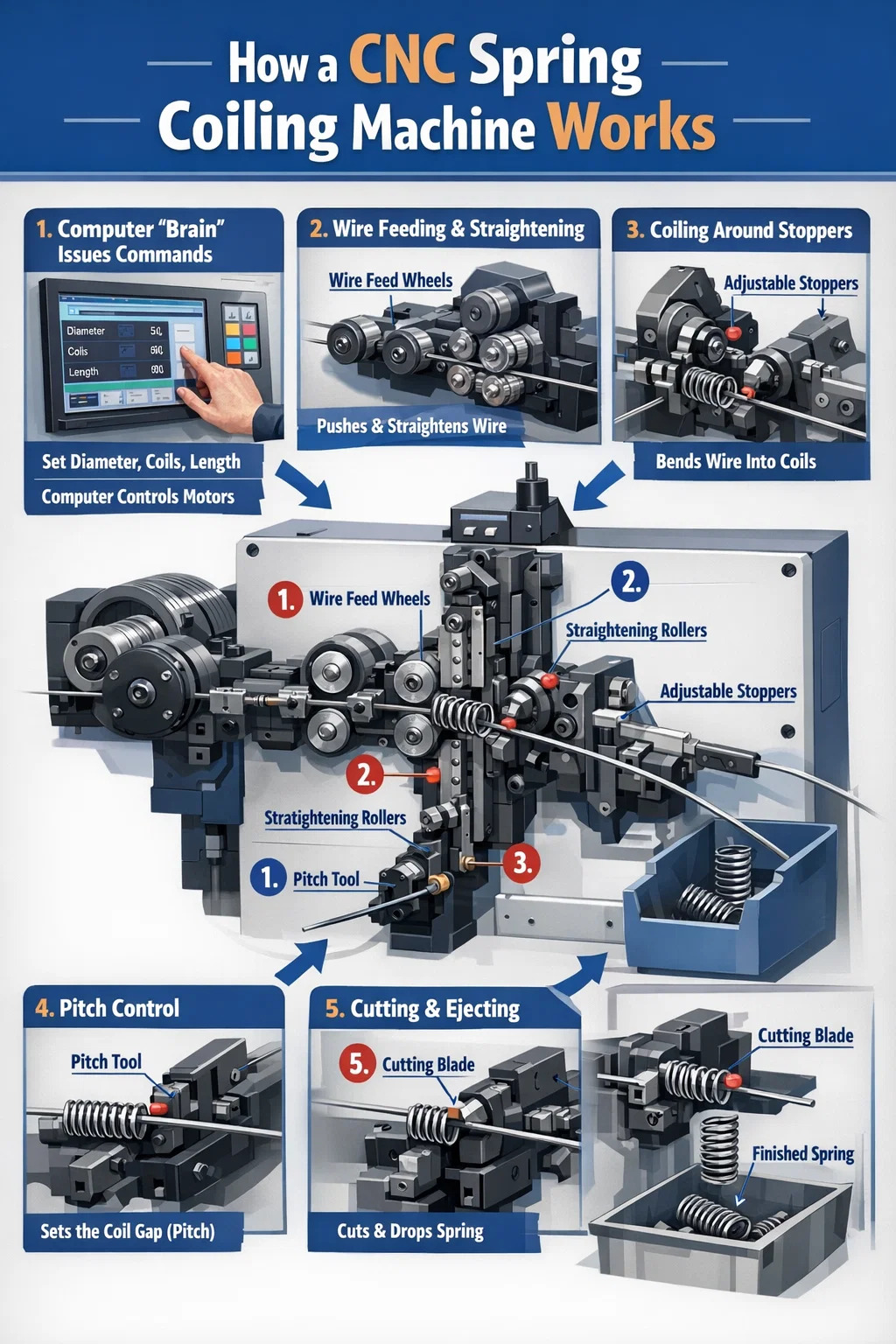

◾ Hogyan működik egy CNC rugós tekercsgép?

Ez a gép a merev acélhuzalt rugalmas tekercsekké alakítja át, elsősorban a következő pontos lépésekkel:

A számítógép „agya” parancsokat ad ki:

A kezelő beállítja a rugó átmérőjét, a tekercsek számát és a teljes hosszt a vezérlőpulton. A számítógép ezeket a paramétereket elektromos jelekké alakítja át, pontosan vezérelve több motort a gép belsejében. Ezek a motorok mindegyike ellátja sajátos feladatait, egyesek tolják a vezetéket, mások hajlítják, és zökkenőmentesen működnek együtt.

Erőteljes huzalelőtolás és "egyenesítés":

A gép hátulján található huzaladagoló kerék szilárdan fogja az acélhuzalt, folyamatosan előre tolja. Mielőtt a huzal belépne az alakító területre, egy sor vízszintesen és függőlegesen elrendezett egyengetőhengeren halad keresztül. Ez a lépés eltávolítja a huzal eredeti görbületi memóriáját, egyenesen "vasalva" annak biztosítására, hogy a keletkező rugók ne görbüljenek el.

Hatás a dugókkal szemben a körök kialakításához:

Ez a rugós tekercselési folyamat magja. Amikor a kiegyenesített acélhuzalt kinyomják a vezetőcsőből, az egy vagy két rendkívül kemény fém ütközőnek ütközik (általában huzalvezetőknek nevezik).
Mivel a hátul lévő huzaladagoló kerék továbbra is előrenyomul, az ütközők pedig elzárják az utat, a huzalnak nincs hova mennie, csak meg kell hajolnia az ütközők íve mentén.
A CNC rugós tekercselőgép ragyogása abban rejlik, hogy a számítógép bármikor be tudja állítani e két ütköző helyzetét. Minél közelebb vannak az ütközők, annál kisebb a kör; minél távolabb vannak egymástól, annál nagyobb a kör.

A rés (pitch) szabályozása:

Ha azt szeretné, hogy a rugóban legyen szorítási hely, akkor a tekercsek között résnek kell lennie. A gépnek van egy speciális "tolórúdja" (pitch tool), amely oldalról nyomja a huzalt, miközben feltekercselődik. Egy számítógép vezérli ennek a tolórúdnak az erejét és időzítését, meghatározva, hogy a rugó szorosan vagy lazán van-e feltekerve.

Precíz vágás és formázás:

Amikor a rugó eléri az előre meghatározott hosszt vagy tekercsszámot, a számítógép utasítja a vágópengét, hogy gyorsan kinyúljon. Ez a vágás nemcsak pontos pozíciót biztosít, hanem tiszta, lapos vágást is eredményez. Így létrejön egy szabványos rugó, amely a gyűjtőkosárba esik, és a folyamat azonnal újra kezdődik a következő tavaszra.
