Mi az a CNC rugóalakító gép? Mi a működési elve?

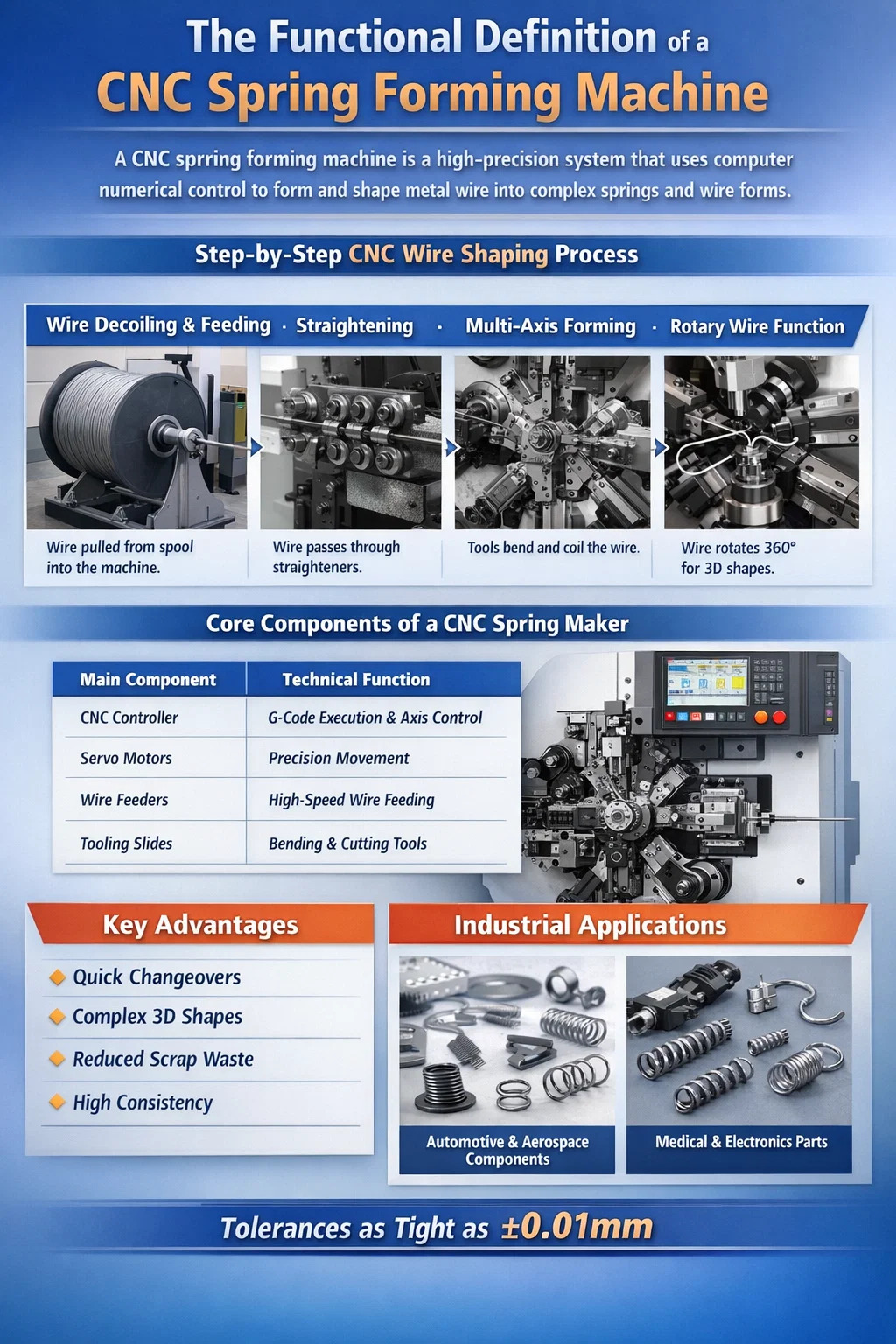

Az a. funkcionális definíciója CNC rugóalakító gép

A CNC rugóalakító gép egy nagy pontosságú gyártási rendszer, amely számítógépes numerikus vezérlést használ a fémhuzalok hajlításának, tekercselésének és összetett rugógeometriákra és bonyolult huzalformákra alakításának automatizálására. A hagyományos mechanikus rugógyártókkal ellentétben, amelyek rögzített vezérműtengelyekre támaszkodnak, ezt a modern berendezést alkalmazzák több független szervomotor különböző tengelyek vezérlésére, lehetővé téve olyan nem szabványos formák létrehozását, amelyeket manuálisan lehetetlen lenne elérni.

Szabványos ipari környezetben ezek a gépek képezik a huzalalkatrészek gyártásának gerincét, amelyek képesek kezelni a huzalátmérőktől kezdve 0,15 mm és több mint 10 mm között . A gép úgy működik, hogy a huzalt egy sor görgőn keresztül vezeti át, és speciális szerszámok segítségével formálja meg, amelyek háromdimenziós térben műtéti pontossággal mozognak. Ez a technológia biztosítja a magas ismételhetőségi arány , gyakran olyan szűk tűréseket tartva, mint ±0,01 mm több millió darabos gyártási sorozatot.

Lépésről lépésre a CNC huzalformázás működési elve

A működése a CNC rugóalakító gép erősen szinkronizált mechanikai mozgások sorozata. A folyamat az alapanyaggal kezdődik, és egy kész, hőkezelt vagy felhasználásra kész komponenssel ér véget. A következő mechanika leírja a huzal útját a gépen:

Huzal lecsévélése és adagolása

Az általában rozsdamentes acélból, szénacélból vagy rézötvözetből készült fémhuzalt egy nagy tekercsből vagy orsóból húzzák ki. A gépé huzalelőtoló rendszer nagy teherbírású görgőket használ, amelyeket nagy nyomatékú szervomotor hajt meg. Ezeknek a görgőknek elegendő nyomást kell kifejteniük ahhoz, hogy a huzalt simítás nélkül húzzák, biztosítva, hogy az előtolási hossz a mikro-milliméter pontos legyen.

Egyenesítés és anyag előkészítés

Mivel a vezetéket tekercsben tárolták, természetes görbülete vagy "memóriája" van. Mielőtt bármilyen formázás megtörténne, a huzal áthalad huzalegyenesítők . Ezek vízszintes és függőleges síkban elhelyezett görgők sorozatából állnak. Változó feszítéssel az egyengető eltávolítja az összes törést és hajlítást, így tökéletesen egyenes huzalvonalat biztosít az alakítószerszámoknak.

Többtengelyes szinkronizált formázás

Ahogy a huzal kilép a központi vezetőből (a tolltolla), belép a formáló zónába. Az a CNC rugóalakító gép , több szerszámszán van elhelyezve a huzal körül. Minden dia önállóan mozoghat. Például a 12 tengelyes gép , több eszköz is ütheti a vezetéket különböző szögekből egyidejűleg vagy előre programozott sorrendben hurkokat, íveket vagy tekercseket létrehozva.

A forgóhuzal funkció szerepe

Sok fejlett gép rendelkezik a forgóhuzal tengelye . Ahelyett, hogy a szerszámokat a huzal körül mozgatná, a gép magát a huzalt is el tudja forgatni 360 fokkal. Ez a rugalmasság extra dimenzióját biztosítja, lehetővé téve összetett 3D alakzatok kialakítását anélkül, hogy le kellene állítani az adagolási folyamatot vagy túl bonyolult szerszámbeállításokat kellene használni.

A modern CNC rugógyártó alapvető alkotóelemei

A hatékonyság a CNC rugóalakító gép a mechanikus hardver és az elektronikus vezérlőrendszer közötti szinergia eredménye. Az alábbi táblázat kiemeli a professzionális gépekben található alapvető hardverelemeket.

Előnyök a hagyományos bütyökkel hajtott rendszerekkel szemben

Az átállás a mechanikus bütykökről a CNC rugóalakító gép a technológia forradalmasította a tavaszi gyártási környezetet. Az elsődleges előnyök a hatékonyságra és a sokoldalúságra összpontosítanak:

• Csökkentett beállítási idő: A hagyományos gépek kézi bütykös állítást igényelnek, ami 4-8 órát is igénybe vehet. Egy CNC gép átprogramozható 30 perc alatt .
• Komplex geometria: Ezek a gépek képesek előállítani kettős torziós rugók , akkumulátorérintkezők és 3D huzalformák egyetlen műveletben, így nincs szükség másodlagos kézi hajlításra.
• Anyagmegtakarítás: Az adagolási és vágási műveletek precíz vezérlése minimálisra csökkenti a fémhulladék mennyiségét, ami jelentős költségtényező a nagy volumenű gyártás során.
• Konzisztencia: A program ellenőrzése után a gép képes gyártani 100.000 egyforma alkatrész nulla eltéréssel, ami döntő fontosságú az autóipar biztonságkritikus komponensei számára.

Alkalmazások és ipari teljesítmény

A kimenet a CNC rugóalakító gép a modern élet szinte minden területén használják. Mivel a gép különféle vezeték-keresztmetszeteket (kerek, lapos vagy négyzet alakú) képes kezelni, alkalmazásai szinte korlátlanok:

Autóipar és repülőgépipar

A gyártók ezeket a gépeket üléskeret rugók, motorszeleprugók és üzemanyag-befecskendező kapcsok létrehozására használják. Ezeknek az alkatrészeknek ellenállniuk kell a szélsőséges igénybevételnek és hőmérsékletnek, ami megköveteli, hogy a gép megmunkálja a nagy szakítószilárdságú ötvözetek, például Inconel vagy Chrome Silicon .

Elektronika és orvosi berendezések

Kis léptékű CNC rugóalakító géps mikrorugókat gyártanak okostelefonok kameramoduljaihoz és sebészeti műszereihez. Ebben a léptékben a gép precízen kezeli az olyan vékony vezetéket, mint 0,1 mm a legfontosabb.

Végső műszaki összefoglaló

Összegzésként a CNC rugóalakító gép a huzalfeldolgozási technológia csúcsát képviseli. A nagy teljesítményű szervomotorok és a kifinomult szoftvervezérlés kombinálásával egy egyszerű huzaltekercsből összetett mechanikai alkatrészt alakít. Az a képessége, hogy egyetlen automatizált cikluson belül több műveletet – adagolást, egyengetést, hajlítást, tekercselést és vágást – tud végrehajtani, nélkülözhetetlen eszközévé válik minden olyan modern gyár számára, amely nagy sebességű, nagy pontosságú gyártásra törekszik.
