Mi az a rugóhajlító gép? Mi a működési elve?

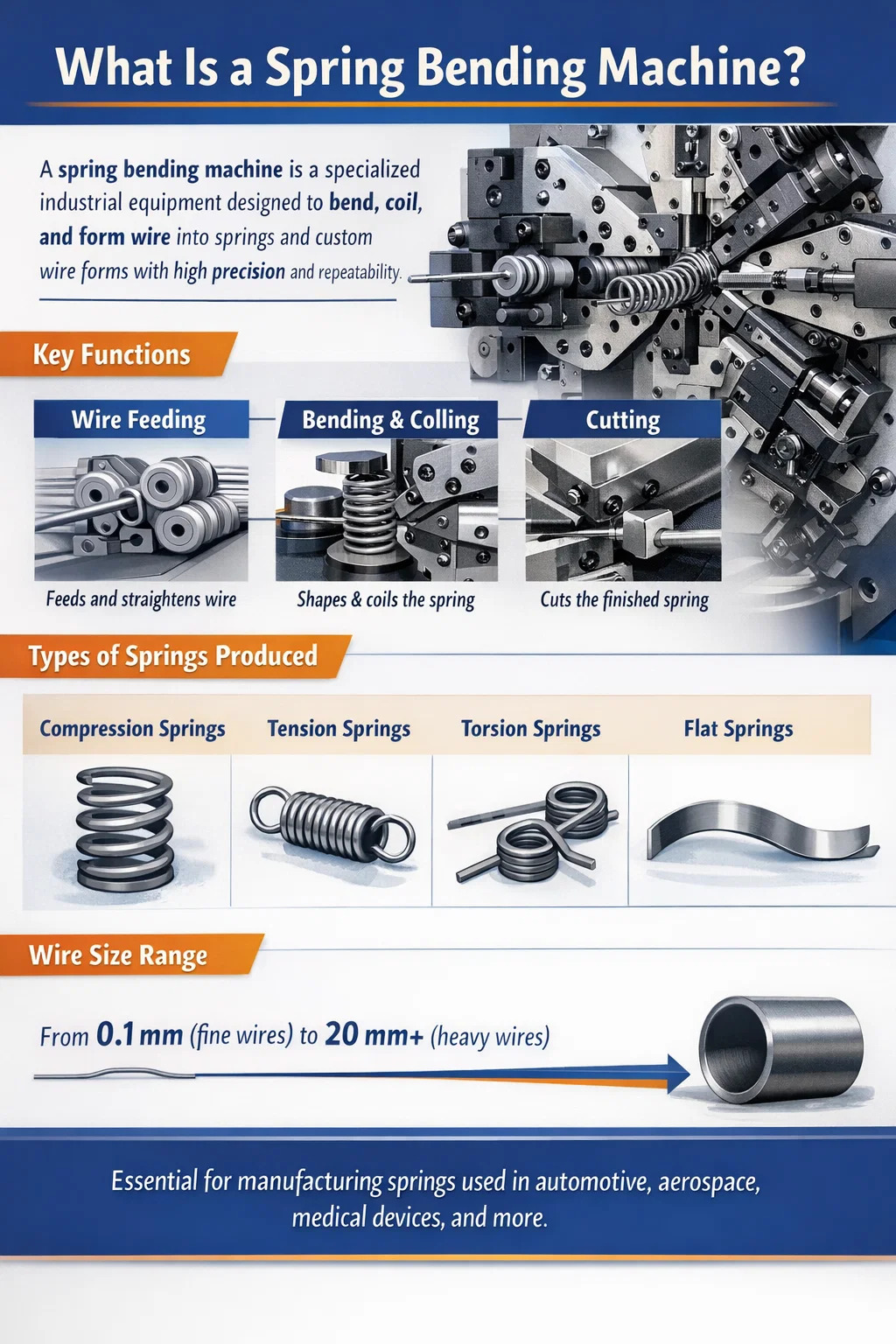

Mi az a rugóhajlító gép? Közvetlen Válasz

A rugóhajlító gép egy speciális ipari berendezés, amelyet arra terveztek, hogy huzal- vagy szalaganyagot rugókká és rugószerű alkatrészekké alakítsanak, hajlítsanak, tekercseljenek. Ez szabályozza az egyes rugók alakját, menetemelkedését, átmérőjét és végkonfigurációját az adagoló-, hajlító- és vágómechanizmusok kombinációjával. Az általános célú huzalformázó gépekkel ellentétben a rugós hajlítógépeket kifejezetten nyomórugók, feszítőrugók, torziós rugók, lapos rugók és egyedi formájú huzalformák előállítására optimalizálták nagy ismételhetőség és minimális kézi beavatkozás mellett.

A rugós hajlítógépek olyan finom huzalátmérőket is kezelnek, mint a 0,1 mm (precíziós elektronikus rugókhoz) olyan vastagra, mint 20 mm vagy több (nehéz ipari felfüggesztés rugókhoz). A CNC vezérlésű modellekben egyetlen gép több száz alkatrészprogramot képes tárolni és percek alatt váltani a rugótípusok között, így a modern rugógyártás sarokköve.

A globális tavaszi feldolgozóipar jelentős. A rugókat gyakorlatilag minden mechanikai termékben használják – a golyóstollaktól és orvosi eszközöktől az autófelfüggesztésekig és a repülőgép-hajtóművekig. A tavaszi piac felértékelődött 24 milliárd USD 2023-ban , és a rugóhajlító gépek az elsődleges gyártási eszközök e teljesítmény mögött. Annak megértése, hogy mik ezek a gépek és hogyan működnek, elengedhetetlen mindenki számára, aki rugógyártásban, beszerzésben vagy mérnöki tervezésben vesz részt.

A rugóhajlító gép működési elve

A rugós hajlítógép működési elve három összehangolt műveletre összpontosít: huzaladagolás, szabályozott hajlítás és vágás . Ez a három funkció pontosan időzített és sorrendbe van állítva, hogy egy teljes rugót hozzon létre egyetlen folyamatos műveletben. Így működik az egyes fázisok:

Dróttáplálás

A drótot egy tekercsorsóból (vagy nehezebb huzal esetén egy kiegyenesített rúdadagolóból) húzzák, és egy sor egyengetőhengeren vezetik át. Ezek a görgők eltávolítják a természetes görbületet ("készletet") a huzaltekercsről, így a huzal egyenes, következetes vonalban lép be a hajlítási zónába. Az egyengető egység jellemzően két hengerkészletből áll, amelyek egymáshoz képest 90 fokos szögben vannak elhelyezve – az egyik a vízszintes, a másik a függőleges síkot korrigálja.

Egyengetés után egy pár szervohajtású adagológörgő fogja meg a huzalt, és szabályozott sebességgel és hosszon tolja előre. Az előtolási hossz határozza meg, hogy az egyes hajlítások hol fognak bekövetkezni az előzőhöz képest, ami közvetlenül szabályozza a rugó dőlésszögét, testhosszát és véggeometriáját. A CNC rugóhajlító gépekben az előtoló szervomotort úgy programozták, hogy precíz lépésekben adjon – néha egészen pontosan ±0,01 mm előtolási lépésenként .

Hajlítás és tekercselés

Ahogy a huzal előre van tolva, érintkezésbe kerül a hajlítószerszámokkal (hajlítóujjaknak, tekercscsapoknak vagy dőlésszögű szerszámoknak is nevezik), amelyek a kívánt alakra térítik el. A tekercsrugó gyártása során a huzalt egy tekercselési pont (edzett acélcsap vagy tüske) körül eltérítik, hogy létrehozzák a spirális tekercset. A tekercselési pont huzalúthoz viszonyított helyzete határozza meg a tekercs átmérőjét. A huzal mentén axiálisan elhelyezett pitch szerszám szabályozza a szomszédos tekercsek közötti távolságot.

A hajlítószerszámokat szervomotorral (CNC gépeknél) vagy mechanikus bütykökkel (bütyök típusú gépeknél) hajtott szánokra vagy bütykökre szerelik. Egy CNC rugós hajlítógépben minden hajlítási tengely függetlenül programozható úgy, hogy a huzalelőtolási ciklus bármely pontján tetszőleges pozícióba mozogjon. Ez lehetővé teszi, hogy a gép változtatható emelkedésű rugókat, hordó alakú rugókat, kúpos rugókat és összetett 3D huzalformákat állítson elő – mindezt egyetlen beállítással.

Torziós rugók és más nem tekercses formák esetén a hajlító ujjak pontos szöghajlítást végeznek a huzal meghatározott pontjain. A gép egy beállított hosszt adagol, beprogramozott szögben hajlik, újra előtolja, újra meghajlik – ismételje meg, amíg a teljes rugógeometria el nem készül. A hajlítási szögek szabályozhatók ±0,5 fok vagy jobb kiváló minőségű CNC gépeken.

Vágás

Amint a beprogramozott rugógeometria elkészült, egy vágómechanizmus levágja a huzalt, hogy elválassza a kész rugót a bejövő huzaltól. A vágó jellemzően egy edzett acél penge, amelyet bütyök vagy szervo tengely hajt. A vágásnak tisztának és sorjamentesnek kell lennie a funkcionális hibák elkerülése érdekében – különösen a nyomórugók esetében, ahol a végtekercseknek simán kell feküdniük egy felületen. Egyes gépek tartalmaznak egy dedikált végformázó állomást, amely vágás után csiszolja vagy simítja a vágott végeket, így a precíziós nyomórugókhoz szükséges zárt és köszörült végeket állít elő.

Springback kompenzáció

A rugóhajlítógép működési elvének egyik kritikus aspektusa az irányítás visszaugrás — a huzal rugalmas visszanyerése hajlítás után. Ha egy huzalt meghajlítanak, akkor plasztikusan (tartósan) és rugalmasan is deformálódik. Amikor a hajlítóerő megszűnik, a rugalmas rész helyreáll, aminek következtében a huzal részben visszaugrik eredeti alakja felé. Ha nincs kompenzálva, akkor a kész rugó nagyobb átmérőjű és más lesz, mint a programozott.

A visszarugaszkodás a huzal anyagától (a rozsdamentes acél jobban visszarugasz, mint az enyhe acél), a huzal átmérőjétől, az edzettségi állapottól és a hajlítási sugártól függ. A CNC rugós hajlítógépek a visszarugózást túlhajlítással kompenzálják – a hajlítószerszám pozícióját a névleges cél fölé állítják egy számított eltolás segítségével. A fejlett gépeknél az automatikus visszarugózási mérő és kompenzációs rendszerek folyamatosan állítják be a szerszámhelyzeteket az előző néhány alkatrészből mért rugóméretek alapján.

A rugóhajlító gépek fő típusai

A rugóhajlító gépek nem egy kategória. Számos különböző géptípus létezik, amelyek mindegyike különböző rugótípusokhoz, gyártási mennyiségekhez, huzalméretekhez és összetettségi szintekhez illeszkedik. A megfelelő géptípus kiválasztása ugyanolyan fontos, mint a helyes programozás.

Bütyök típusú rugós tekercselő gép

A bütykös típusú tekercselőgépek a nagy volumenű rugógyártás hagyományos igáslói. Minden tengelymozgást egy forgó vezérműtengelyre szerelt mechanikus bütykök hajtanak végre. A bütykök profilozása a kívánt rugógeometria kialakítása érdekében történik, és a rugó kialakításának megváltoztatásához a bütykök fizikai cseréje vagy beállítása szükséges. Bár a beállítás időigényes, a bütykös típusú gépek nagyon nagy sebességgel működnek – egyes modellek akár 500 nyomórugó percenként — ideálissá téve őket egyetlen rugós kialakítású, masszív gyártási sorozatokhoz. Robusztusak, megbízhatóak és viszonylag alacsony költséggel karbantarthatók.

CNC rugós tekercselő gép

A CNC (Computer Numerical Control) rugós tekercselő gépek a mechanikus bütyköket szervomotorokra cserélik minden tengelyen. Minden tengely (tekercsátmérő, osztás, előtolás, vágás) függetlenül programozható egy érintőképernyős vezérlőn keresztül. Az egyik rugókialakításról a másikra való váltás egy másik program betöltésével történik – nincs szükség mechanikus váltásra. A CNC tekercselő gépek általában rendelkeznek 4-8 CNC tengely és nyomó-, nyújtó- és változtatható dőlésszögű rugókat tud előállítani. A gyártási sebesség 30 és 200 alkatrész/perc között van a rugó bonyolultságától és a huzalátmérőtől függően.

CNC rugóhajlító gép (többtengelyes huzalformázó)

A gyakran CNC huzalhajlító gépnek vagy CNC huzalformázónak nevezett típus abban különbözik a tekercselő gépektől, hogy három dimenzióban is képes a huzalt meghajlítani – nem csak csavarvonalba tekercselni. -val 8-16 vagy több CNC tengely , ezek a gépek összetett 3D-s huzalformákat tudnak előállítani, például meghatározott karszögű torziós rugókat, drótkapcsokat, konzolokat, fogantyúkat és egyedi huzalszerelvényeket. A huzal bármilyen irányba hajlítható, forgatható, és gyakorlatilag bármilyen formára formálható. Ezek a gépek a legsokoldalúbb típusok, és elengedhetetlenek az egyedi rugó- és huzalformák gyártásához.

Lapos rugós hajlítógép

A lapos rugós hajlítógépeket (más néven szalagformázó gépeket vagy lapos huzalrugós gépeket) arra tervezték, hogy lapos huzalból vagy fémszalagból laprugókat, lapos tekercsrugókat, órarugókat és sajtolt és formázott laprugós alkatrészeket alakítsanak ki. Lapos szalaganyagot adagolnak profilos hengereken és hajlítószerszámokon keresztül, amelyek a szalagot vízszintes és függőleges síkban formálják. Ezeket a gépeket széles körben használják óra főrugók, autóipari laprugós bilincsek és elektromos érintkezőrugók gyártásában.

Torziós rugós gép

A torziós rugós gépek a CNC rugóhajlító gépek speciális változata, torziós rugók előállítására optimalizálva – olyan rugók, amelyek az energiát csavarva tárolják, nem pedig összenyomva vagy nyújtva. Különleges karhajlító szerszámokkal rendelkeznek, amelyek a rugó lábát/karját precíz szögekbe (általában 90°, 180° vagy egyedi szögek) tudják behajlítani. Először a testtekercset tekercseljük fel, majd a karokat hajlítjuk meg. A torziós rugós gépeknek pontosan kell szabályozniuk a láb hosszát, a láb szögét és a tekercs irányát (jobb vagy bal oldali tekercselés).

A rugóhajlító gép kulcselemei

Az egyes fő alkatrészek működésének megértése segít a kezelőknek a gép helyes beállításában, a hibák elhárításában és a berendezés jó állapotban tartásában. Íme a legtöbb rugóhajlító és -tekercselő gép alapvető összetevői:

• Huzalorsó és kifizetési rendszer: Megtartja a huzaltekercset, és szabályozza a huzal letekercselésének feszültségét. A megfelelő feszességszabályozás megakadályozza a huzal megtörését, összegabalyodását és az átmérő inkonzisztenciáját. Egyes gépek motoros kifizető rendszereket használnak akár több száz kilogramm súlyú, nehéz huzaltekercsekhez.
• Huzalegyenesítő: Edzett acél görgőkészlet (általában 5-11 görgő két merőleges síkban), amely eltávolítja a tekercskészletet a huzalról. Az egyengető megfelelő beállítása kritikus fontosságú – a túlzott kiegyenesítés munkakeményedést okoz, míg az alulegyenesítés visszamaradó görbületet hagy maga után, ami az átmérő inkonzisztenciáját okozza a kész rugóban.
• Etetőgörgők: Szervohajtású barázdált görgők, amelyek pontosan szabályozott sebességgel és hosszon megfogják és előretolják a huzalt. A horonyprofilnak meg kell egyeznie a huzal átmérőjével – a rossz horonyméret elcsúszást (inkonzisztens előtolási hossz) vagy huzaldeformációt (a huzalfelület jelölését vagy elsimítását) okozza.
• Tekercspont/hajlító szerszámok: Edzett szerszámacél csapok, ujjak vagy tüskék, amelyek a drótot a kívánt formára tereli. A tekercselő gépekben a tekercselési pont az elsődleges eszköz, amely beállítja a tekercs átmérőjét. Ezek a szerszámok nagy kopásnak vannak kitéve, és a hosszú élettartam érdekében szerszámacélból vagy keményfémből kell készülniük.
• Pitch eszköz: Mozgatható szerszám, amely a rugó kialakulásakor szabályozza a tekercsek közötti tengelyirányú távolságot (emelkedést). A CNC gépeken a dőlésszögű szerszám szervohajtású, és programozható úgy, hogy a rugótestben változtatja a dőlésszöget – így változtatható dőlésszögű rugókat állítanak elő az autók felfüggesztésében és rezgéscsillapításában.
• Vágás Unit: Edzett acél vágópenge, amelyet egy bütyök vagy szervó hajt, amely minden rugó kialakítása után elvágja a huzalt. A vágónak élesnek és megfelelően időzítettnek kell lennie. A tompa vágó vagy hibás vágás sorja, hajlított végek vagy helytelen szabad hosszúság keletkezik.
• CNC vezérlő: A gép agya. A modern CNC rugóhajlító gépeken a vezérlő érintőképernyős felülettel, grafikus rugóprogramozással, valós idejű tengelyfigyeléssel, automatikus visszarugózási kompenzációval és gyártásszámlálóval rendelkezik. A vezető gyártók, például a Wafios, az Itaya és a Lesjöfors vezérlői integrálódnak a gyári MES-rendszerekkel, és támogatják az Ipar 4.0 csatlakozást.
• Szervo hajtásrendszer: Mindegyik CNC tengelyt egy szervomotor és egy meghajtó erősítő hajtja meg. A szervorendszerek pontos helyzetszabályozást biztosítanak (általában ±0,001 mm jeladó felbontás ) és nagy dinamikus válaszreakció – lehetővé teszi a gép számára, hogy összetett, többtengelyes mozgásprofilokat hajtson végre gyártási sebesség mellett.
• Gépváz (alap): Merev öntöttvas vagy gyártott acél alap, amely minimalizálja a vibrációt nagy sebességű működés közben. A gépvázban fellépő vibráció közvetlenül a rugók dőlésszögének és átmérőjének inkonzisztenciáját jelenti, így a keret merevsége kulcsfontosságú tényező a gép minőségében.

Rugóhajlító gépekkel gyártott rugók típusai

A rugóhajlító gépek a rugótípusok széles skáláját képesek előállítani. Mindegyik típusnak külön geometriai, funkciói és gyártási követelményei vannak. Itt található egy részletes áttekintés a leggyakoribb rugótípusokról és azok gyártási módjáról:

Kompressziós rugók

A nyomórugók nyitott tekercsű csavarrugók, amelyek ellenállnak a nyomó (toló) erőknek. Ezek a leggyakrabban gyártott rugótípusok világszerte, a golyóstollaktól az autószelepekig mindenben használják. Ezeket úgy állítják elő, hogy a huzalt konzisztens menetemelkedésű spirálba tekerik fel. A legfontosabb paraméterek közé tartozik a szabad hossz, a tekercs átmérője (OD és ID), a huzal átmérője, az aktív tekercsek száma és a vég típusa (nyitott, zárt, nyitott föld, zárt föld). Zárt és földelt végek másodlagos köszörülési műveletet igényelnek a tekercselés után, ahol a végtekercseket laposra köszörülik egy tárcsán vagy középpont nélküli köszörűn, hogy stabil ülőfelületet biztosítsanak.

Hosszabbító rugók

A hosszabbító rugók szorosan tekercselt csavarrugók, amelyek ellenállnak a húzó (húzó) erőknek. Ezeket tekercselő gépeken gyártják, speciális horogformázó állomással, amely a huzalvéget hurokká vagy horoggá hajlítja a rögzítéshez. A test tekercseit nulla menetemelkedéssel (a tekercsek összeérve) tekercseljük fel, hogy kezdeti feszültséget hozzanak létre – egy előfeszültséget, amelyet le kell győzni, mielőtt a rugó elkezd megnyúlni. A gyakori horogtípusok közé tartoznak a gépi horgok, a német horgok és a kereszthorgok, amelyek mindegyikét a CNC vezérlőbe programozott speciális hajlítószerszám-szekvenciák képezik.

Torziós rugók

A torziós rugók elcsavarva tárolják a forgási energiát. Összetekeredett testből állnak, két kinyúló karral (lábbal). A rugó a csavarás szögével arányos nyomatékot fejt ki. CNC huzalformázó gépeken vagy dedikált torziós rugós gépeken készülnek, ahol a test feltekercselődik, majd a karokat a megadott szögben meghajlítják. A gyakori alkalmazások közé tartoznak a ruhacsipeszek, egérfogók, garázskapu-ellensúlyrendszerek és precíziós műszerek. A két kar közötti szöget - a "torziós szöget" - be kell tartani ±1° vagy szorosabb precíziós alkalmazásokhoz.

Lapos rugók és levélrugók

A lapos rugók lapos huzalból vagy fémszalagból készülnek, nem pedig kerek huzalból. Ide tartoznak a laprugók (a járművek felfüggesztésében használtak), az óra- és erőrugók (szalagra tekercselt lapos tekercsrugók), a konzolrugók és az elektromos érintkezőrugók. A laposrugós hajlítógépek profilozott hengereken és hajlítószerszámokon keresztül alakítják ki a szalagot. A precíziós lapos rugók vastagsági tűréshatárai olyan szűkek lehetnek, mint ±0,01 mm , amely precíz szalaganyagot és jól karbantartott gépet egyaránt igényel.

Egyedi huzalformák

A klasszikus rugós formákon túl a CNC rugós hajlítógépek – különösen a többtengelyes CNC huzalformázók – gyakorlatilag bármilyen formát képesek előállítani huzalból: kapcsokat, rögzítőgyűrűket, konzolokat, fogantyúkat, orvosi vezetődrótokat, fogszabályozási huzalokat és összetett 3D huzalszerelvényeket. Előfordulhat, hogy ezek az alkatrészek nem tárolnak rugalmas energiát (tehát technikailag nem rugókat), hanem rugóhajlító gépeken gyártják ugyanazt az előtolás-hajlítás-vágás működési elvet.

Rugóhajlító gépekben használt huzalanyagok

A huzal anyagának megválasztása jelentősen befolyásolja a rugó teljesítményét, a gép beállítását és a szükséges visszarugózási kompenzációt. A különböző anyagok különböző rugalmassági modulusokkal, szakítószilárdsággal és rugózási jellemzőkkel rendelkeznek. Itt vannak a rugós hajlítógépekkel megmunkált leggyakoribb huzalanyagok:

• Keményen húzott szénacél huzal (ASTM A227): A leggyakoribb és legolcsóbb rugós huzal. A szakítószilárdság jellemzően az átmérőtől függően változik 1250–2000 MPa . Általános célú nyomó- és hosszabbító rugókhoz használják nem kritikus alkalmazásokban.
• Zenei vezeték / zongora vezeték (ASTM A228): Magas széntartalmú acélhuzal a szokásos rugós anyagok legnagyobb szakítószilárdságával, ig 2800 MPa finom átmérőkhöz. Ott használatos, ahol nagy szilárdságra és jó kifáradási élettartamra van szükség. Szabvány a precíziós műszerrugókhoz.
• Rozsdamentes acélhuzal (ASTM A313, 302/304/316 típus): Kiváló korrózióállóság, jó magas hőmérsékleti teljesítmény. A húzószilárdság valamivel alacsonyabb, mint a zenei huzal. Magasabb visszarugózási kompenzációt igényel – jellemzően 10-20%-kal több túlhajlítás mint a szénacél. Élelmiszer-feldolgozásban, orvosi, tengeri és vegyi alkalmazásokban használják.
• Króm-szilícium ötvözet huzal (ASTM A401): Kivételes szilárdság magas hőmérsékleten és kiváló fáradtságállóság. Gépjármű-szeleprugókhoz használják, amelyeknek megbízhatóan kell működniük akár 200°C-os motorhőmérsékleten, és a motor élettartama során több milliárdszor kell megfordulniuk.
• Foszforbronz huzal: Jó elektromos vezetőképesség és korrózióállóság. Elektromos érintkezőrugókhoz, kisméretű műszerrugókhoz és nem mágneses tulajdonságokat igénylő alkalmazásokhoz használják.
• Titán huzal: Nagyon magas szilárdság/tömeg arány, kiváló korrózióállóság. Drága és nehezen tekerhető. Repülési és nagy teljesítményű sportfelszerelésekben használják, ahol a súlycsökkentés kritikus.
• Inconel és egyéb szuperötvözetek: Gázturbinákban, sugárhajtóművekben és ipari kemencékben extrém hőmérsékleten (300°C felett) működő rugókhoz használják. Ezek az anyagok speciális szerszámokat és jelentős visszarugózási kompenzációt igényelnek.

A tavaszi hajlítási folyamat: lépésről lépésre

A rugóhajlító gép helyes beállítása és működtetése szisztematikus megközelítést igényel. Íme a tipikus sorrend a CNC rugós tekercselő gép beállításához új nyomórugó előállításához:

1. Vezeték terhelése: Szerelje fel a huzaltekercset a kifizető rendszerre. Fűzze át a huzalt az egyengető egységen, úgy állítsa be a görgő nyomását, hogy eltávolítsa a tekercskészletet a huzal túlterhelése nélkül.
2. Szerszám kiválasztása és telepítése: Válassza ki a tekercselési pont méretét a megcélzott belső átmérő alapján, és szerelje be a emelkedési szerszámot. Finom huzalokhoz (1 mm alatt) a keményfém szerszámokat részesítik előnyben a meghosszabbított élettartam érdekében.
3. Program nevezés: Írja be a rugó paramétereit a CNC vezérlőbe: huzalátmérő, anyagtípus, tekercs külső átmérője, szabad hossz, teljes és aktív tekercsek száma, menetemelkedés, végtípus. A vezérlő ezen bemenetek alapján automatikusan kiszámíthatja a kezdeti szerszámpozíciókat.
4. Első cikkfutás: Készítsen egy kis adag mintarugót (általában 5–10 darabot). Mérje meg a tekercs külső átmérőjét, a szabad hosszt, a menetemelkedést és a végkonfigurációt rugóspecifikus mérőberendezésekkel, például látómérőrendszerrel vagy kézi mérőeszközzel.
5. Rugós visszaállítás: Hasonlítsa össze a mért méreteket a céllal. Állítsa be a tekercselési pont helyzetét az OD rugózás helyességéhez. Állítsa be a hangmagasságot a megfelelő hangmagasságra. Futtassa újra a mintákat és mérje meg újra. Addig ismételje, amíg minden méret a tűréshatáron belül van.
6. Gyártási menet: Az első cikk jóváhagyása után futtassa a gyártást. Rendszeresen figyelje a rugó méreteit – jellemzően 50–100 alkatrészenként –, és használja a gép automatikus kompenzációs funkcióit a minőség fenntartása érdekében, amikor a huzalorsó kimerül (a huzal tulajdonságai kissé változhatnak a tekercs hossza mentén).
7. Utófeldolgozás (ha szükséges): Küldjön rugókat végcsiszoláshoz (ha zárt köszörült végekre van szükség), hőkezelésre (feszültség-mentesítés a méretek stabilizálása érdekében), lövöldözésre (a fáradási élettartam növelésére), bevonatolásra (korrózióvédelemre) vagy terhelési tesztre (a rugó sebességének megfelelőségének ellenőrzésére).

A legfontosabb rugóparaméterek és a gép vezérlése

A rugómérnököknek és a gépkezelőknek meg kell érteniük a gépbeállítások és a rugóparaméterek közötti kapcsolatot. Így szabályozható a legkritikusabb rugóméretek egy CNC rugóhajlító gépen:

A CNC rugóhajlító gépek előnyei a kézi gépekkel szemben

A kézi és bütykös rugós gépekről a teljesen CNC rugós hajlítógépekre való áttérés a rugógyártás egyik legjelentősebb változása volt az elmúlt 30 évben. A CNC előnyei meggyőzőek és jól dokumentáltak a termelési környezetben:

• Gyors váltás: A CNC-gépen az egyik rugókialakításról a másikra való váltás percekig tart – csak töltsön be egy új programot, ellenőrizze az első cikket, és futtassa. A bütykös típusú gépeken az átállás órákig is eltarthat, mivel a bütyköket fizikailag ki kell cserélni és újra kell időzíteni.
• Komplex geometria: A CNC gépek olyan változó osztású rugókat, kúpos rugókat, hordó alakú rugókat és 3D huzalformákat állítanak elő, amelyeket fizikailag lehetetlen mechanikus bütykös gépeken.
• Automatikus kompenzáció: A CNC vezérlők automatikusan beállíthatják a szerszám pozícióit a mért rugóméretek alapján, kompenzálva a huzalátmérő változásait és a visszarugózással kapcsolatos időbeli változásokat a kezelő beavatkozása nélkül.
• Gyártási adatok: A CNC gépek naplózzák a gyártási számokat, a ciklusidőket, a hibaeseményeket és a minőségi adatokat, amelyek elemezhetők a folyamatfejlesztés és a nyomon követhetőség érdekében.
• Képességi követelmények: A CNC gépek csökkentik a magasan képzett kézi kezelőktől való függést. A program kifejlesztése és ellenőrzése után a kevésbé tapasztalt kezelők csökkentett beállítási hibák kockázatával futtathatják a termelést.
• Integráció: A modern CNC rugóhajlító gépek integrálhatók automatikus tekercsváltókkal, alkatrészszállítókkal, látásellenőrző rendszerekkel és robotizált csomagolósorokkal a teljesen automatizált gyártócellákhoz.

A rugóhajlítás gyakori hibái és kijavításuk

Még a jól beállított rugóhajlító gépek is hibás alkatrészeket gyártanak, amikor a folyamat körülményei eltolódnak. A gyakori hibák és azok kiváltó okainak felismerése elengedhetetlen a minőség megőrzéséhez:

• A tekercs átmérője a tűréshatáron kívül: Általában a huzal mechanikai tulajdonságainak megváltozása (különböző huzaltétel), a hőmérséklet-változások vagy a szerszámkopás következtében fellépő rugózás okozta. Javítsa ki a tekercselési pont pozíciójának beállításával vagy a visszarugózási kompenzáció értékének frissítésével a CNC programban.
• Helytelen szabad hosszúság: Az adagolóhenger csúszása (kopott görgők, nem megfelelő szorítóerő vagy szennyezett huzalfelület) vagy a program nem megfelelő előtolási hossza okozza. Ellenőrizze az adagolóhenger állapotát, és ellenőrizze újra a programértékeket a mért huzalelőtoláshoz képest.
• Nem egyenletes hangmagasság: Oka a dőlésszögű szerszám instabilitása, a kopott dőlésszögű szerszámcsapágyak vagy az inkonzisztens huzalegyenesítés. Vizsgálja meg és cserélje ki az elhasználódott osztású szerszámokat. Ellenőrizze az egyengetőhenger nyomását.
• Sorja a vágott végeken: A tompa vágópenge vagy a vágó hibás időzítése okozza. Cserélje ki vagy élesítse újra a vágópengét. Ellenőrizze a vágó időzítését a CNC programban.
• A huzalfelület sérülései (karcolások, lapos foltok): Oka a helytelen adagológörgő horonymérete, túlzott szorítóerő vagy szennyezett huzal (vízkő, szemcse). Válassza ki a megfelelő görgőhornyot a huzalátmérőhöz. Ellenőrizze a bejövő vezeték minőségét. Tisztítsa meg a görgőket és a vezetőket.
• Összegabalyodott vagy megtört vezeték: A túlzott feszültség, a huzalorsó túlfutása vagy az egyengető helytelen beállítása okozza. Állítsa be a nyerőfék feszültségét. Ellenőrizze és állítsa be az egyengetőhenger nyomását.

Rugóhajlító gépek vezető gyártói

A rugóhajlító gépiparnak viszonylag kevés jól bevált gyártója van, többségük Európában és Ázsiában található. Íme néhány a legelismertebb nevek közül az iparágban:

• Wafios (Németország): A világ egyik legelismertebb rugó- és huzalformázó gépgyártója. CNC rugós tekercselő gépeiket és huzalformázó gépeiket a nagy pontosságú iparágakban használják világszerte. Az olyan modellek, mint a FUL sorozatú nyélhuzal 0,1 mm-től 20 mm-ig.
• Itaya Engineering (Japán): A fejlett többtengelyes képességekkel rendelkező, nagy sebességű CNC rugós tekercselő gépeiről ismert. Különösen erős az elektronikai és precíziós műszerrugók piacán.
• Reell precíziós gyártás (USA): Torziós rugó- és huzalformát gyártó berendezésekre specializálódott, amelyeket széles körben használnak az orvosi eszközök és az elektronikai iparban.
• Asahi Seiki (Japán): A rugós tekercselő gépek egyik legnagyobb gyártója világszerte. Erős jelenlét az autórugók piacán nagy sebességű bütykös és CNC gépekkel.
• NiceFon / Bamatec (Kína/Tajvan): Versenyképes CNC rugóhajlító gépek, amelyeket széles körben alkalmaznak a rugógyártók Ázsiában és egyre inkább más régiókban. Jó ár-érték arányt kínál a szabványos rugótípusokhoz.
• Simco Industries (USA): Nagy teherbírású rugótekercselő gépeiről ismert, amelyek nagy átmérőjű huzal kezelésére alkalmasak ipari és felfüggesztő rugógyártáshoz.

A gépek árai rendkívül eltérőek a teljesítménytől függően. Egy alap CNC rugós tekercselőgép a szabványos huzalméretekhez kezdődhet 30 000–80 000 USD , míg egy prémium európai gyártó csúcskategóriás többtengelyes CNC huzalformázó gépe meghaladhatja 300 000–500 000 USD teljesen szerszámozott és automatikus ellenőrző rendszerekkel felszerelt.

Rugóhajlító gépek ipari alkalmazásai

A rugók a legáltalánosabban használt mechanikai alkatrészek közé tartoznak. A rugóhajlító gépek közvetlenül felelősek az iparágak és termékek rendkívüli körében használt rugók előállításáért:

• Autóipar: Szeleprugók, felfüggesztési tekercsrugók, ülésrugók, fékrugók és tengelykapcsolók visszatérő rugók és ajtóretesz rugók. Egy személygépjármű tartalmazhat több mint 200 egyedi rugó .
• Elektronika és készülékek: Érintkezőrugók kapcsolókban, relékben, csatlakozókban és billentyűzetekben. Akkumulátor érintkező rugók. Precíziós mikrorugók merevlemez-meghajtókban és optikai hangszedőkben.
• Orvosi eszközök: Sztentbejuttató rendszer rugók, sebészeti műszerek visszatérő rugók, orvosi implantátum rugók, ortopédiai eszköz rugók és gyógyszerbejuttató eszközök rugók. Ezek rendkívüli tisztaságot igényelnek, és gyakran rozsdamentes acél- vagy titánhuzalt használnak.
• Repülés és védelem: Működtetőrugók, biztonsági mechanizmus rugók, kilökőülés rugók és repülőgép-rögzítő rugók. Ezeknek meg kell felelniük a szigorú anyagkövetési és vizsgálati szabványoknak.
• Fogyasztói termékek: Matrac belső rugók, bútorszerkezetek, tollak, öngyújtók, játékok és sportszerek. A matracrugó-gyártás önmagában is hatalmas piac, a belső rugós matracok több száz egyedi rugót tartalmaznak.
• Ipari gépek: Nyomórugók, rezgésszigetelő rugók, biztonsági szeleprugók és tengelykapcsoló rugók ipari berendezésekben. Ezek gyakran nehéz vezetéket és nagy teherbírást igényelnek.

Biztonsági szempontok a rugóhajlító gép működéséhez

A rugós hajlítógépek nagy sebességű forgó és oda-vissza mozgó alkatrészeket, nagy feszültségű huzalt és éles vágószerszámokat tartalmaznak. A megfelelő biztonsági gyakorlatok védik a kezelőket és fenntartják a gép megbízhatóságát:

• Veszélyek a huzalfeszüléssel: A megfeszített huzal veszélyesen elpattanhat vagy felkorbácsolhat, ha a kifizető rendszer elveszti az irányítást. Mindig használjon megfelelő feszültség-szabályozást, és viseljen szemvédőt a huzal befűzésekor vagy kezelésekor.
• Repülő rugók: A formált rugók nagy sebességgel kilökhetők a tekercselési zónából. A gépeknek megfelelő védőburkolatokkal és gyűjtőcsatornákkal kell rendelkezniük. Működés közben soha ne nyúljon a tekercselési területbe.
• Éles vezetékvégek: A levágott vezetékvégek rendkívül élesek. Használjon megfelelő kesztyűt a huzal és a kész rugók kezelésekor. A végfelhasználók által gyakran kezelt alkatrészeken a huzalvégek burkolatát vagy sorjázását kell elvégezni.
• Gép őrzés: Minden forgó alkatrészt (adagoló görgők, bütykök, hajtószíjak) megfelelően védeni kell a helyi gépbiztonsági előírásoknak megfelelően (OSHA 1910.212 az USA-ban; 2006/42/EC gépi irányelv Európában).
• Vészleállítás: Minden rugóhajlító gépnek jól hozzáférhető vészleállító gombbal kell rendelkeznie, amely azonnal leállítja a gép minden mozgását. A CNC gépeknek biztonsági besorolású E-stop áramkörrel kell rendelkezniük, amely megfelel az EN 60204-1 szerinti 0. vagy 1. kategóriájú leállítási követelményeknek.
• Kizárás/tagout (LOTO): Bármilyen szerszámcsere, karbantartás vagy a gépen belüli beállítás előtt a tápellátást le kell zárni, és ellenőrizni kell, hogy feszültségmentes-e. Ez egy kötelező OSHA követelmény és alapvető biztonsági gyakorlat.
