Mi az a rugóalakító gép? Mi a működési elve?

A rugóalakító gép meghatározása és célja

A rugóformázó gép egy speciális CNC (Computer Numerical Control) ipari eszköz, amelyet fémhuzalok hajlítására, tekercselésére és összetett 2D vagy 3D geometriákra való alakítására terveztek. Ellentétben az alapvető tekercselő gépekkel, amelyek elsősorban szabványos hengeres rugókat állítanak elő, a rugóalakító gépeket használják több független tengely – gyakran 3-12 vagy több – bonyolult huzalformák, torziós rugók és akkumulátorérintkezők létrehozása rendkívüli pontossággal.

Ennek a gépnek az elsődleges célja, hogy automatizálja a huzalalapú alkatrészek gyártását, biztosítva, hogy minden legyártott egység azonos legyen, olyan szigorú tűréshatárokon belül, /- 0,01 mm . Ez elengedhetetlen eszközzé teszi a nagy volumenű gyártási ágazatokban, például az autóiparban és az orvostechnikai eszközök iparában.

A tavaszi formázás alapvető működési elve

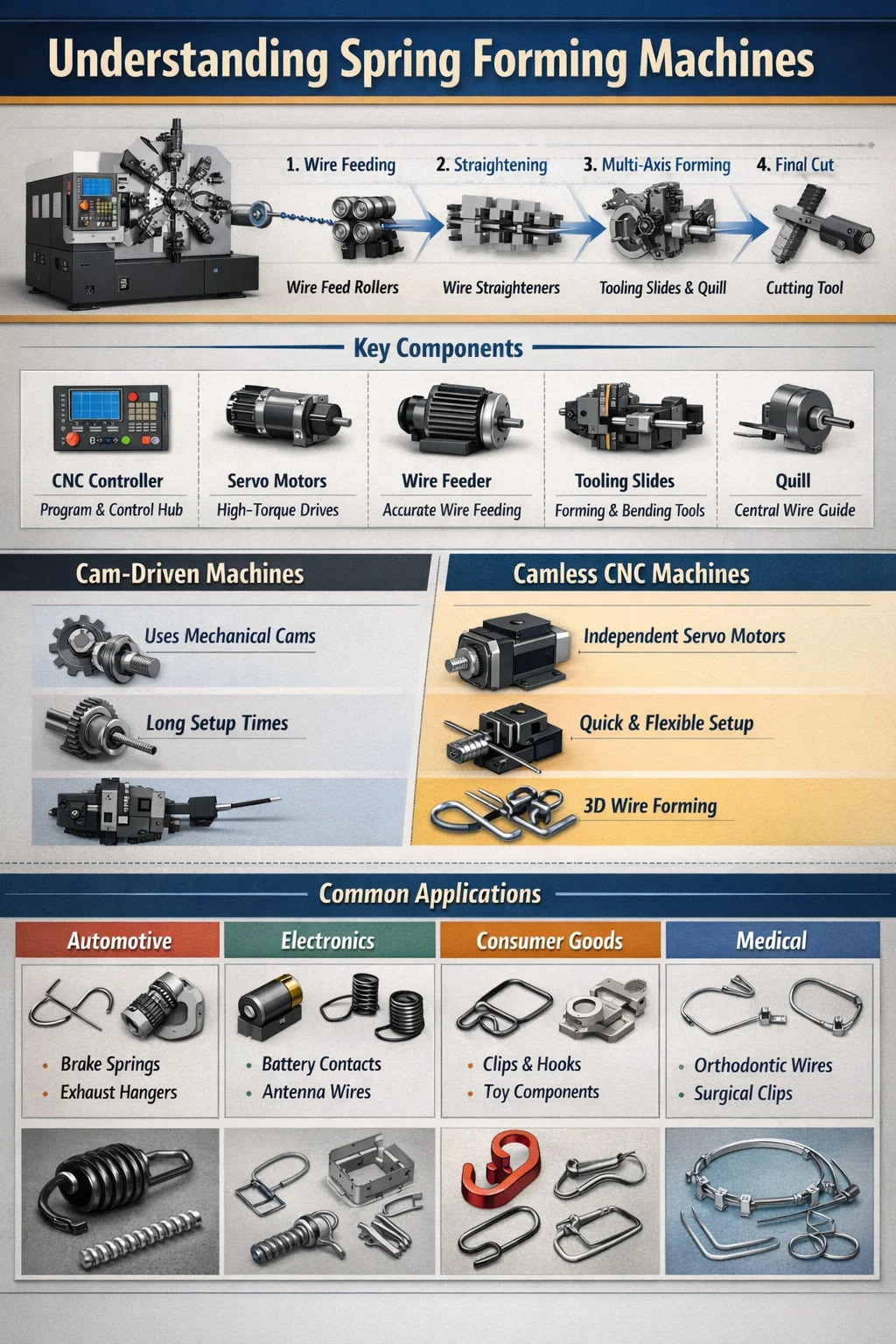

A rugóalakító gép alapvető működési elve a szinkronizált mozgás egy huzaladagoló rendszer és egy sor szerszámszán. A folyamat egy központi számítógép által vezérelt logikai sorrendet követi:

1. Huzal előtolás: Egy motoros görgőkészlet fémhuzalt húz ki a decoilerből. A CNC rendszer szabályozza a formázási területbe betolt huzal pontos hosszát.
2. Egyenesítés: Mielőtt elérné a szerszámokat, a huzal egy sor vízszintes és függőleges görgőn halad keresztül, hogy eltávolítsa a "tekercsememóriát" vagy a görbületet, biztosítva, hogy a huzal tökéletesen egyenes legyen.
3. Többtengelyes formázás: Ahogy a huzal kiemelkedik egy központi tollból, különböző "csúszdák" vagy szerszámtartók mozognak befelé. Minden csúszda felszerelhető különböző szerszámokkal (hajlító, tekercselő vagy hurkolt csap), amelyek meghatározott szögben ütik vagy nyomják a vezetéket.
4. Végső vágás: Az összetett forma elérése után egy speciális vágószerszám elnyírja a huzalt, hogy befejezze az alkatrészt.

Főbb komponensek és funkcióik

A nagy sebességű termelés elérése érdekében – néha meghaladva 100 darab percenként -több belső komponensnek tökéletes összhangban kell működnie.

Speciális képességek: bütyök nélküli és bütyökkel hajtott gépek

Az egyes gyártási igényekhez megfelelő berendezések kiválasztásához létfontosságú az ezeknek a gépeknek a működése közötti különbségek megértése.

Bütyökkel hajtott gépek

A hagyományos gépek központi vezérműtengelyt használnak minden mozgás meghajtására. Bár megbízhatóak az egyszerű rugókhoz, megkövetelik jelentős kézi beállítási idő (gyakran 2–4 óra) a mechanikus bütyök cseréjére, amikor új alkatrész-konstrukciót vezetnek be.

Bütyök nélküli CNC gépek

Modern bütyök nélküli rugóformázó gépek használjon független szervomotorokat minden szerszámszánhoz. Ez lehetővé teszi azonnali kiigazítások szoftveren keresztül. A legfontosabb előnyök a következők:

• Gyorsabb beállítási idő, gyakran csökkentve 50-70% .
• A szerszámok nemlineáris pályákon való mozgatásának képessége összetett 3D huzalformákhoz.
• Szinkronizálás forgóhuzalrendszerekkel, lehetővé téve, hogy maga a huzal 360 fokkal elforduljon az alakítási folyamat során.

Gyakorlati példák és alkalmazások

A rugós formázógép elég sokoldalú ahhoz, hogy az anyagoktól kezdve a 0,1-8,0 mm átmérőjű, beleértve a rozsdamentes acélt, szénacélt és rézötvözeteket.

Általánosan gyártott alkatrészek:

• Autóipar: Fékrugók, kipufogócső-akasztók és üléskeret huzalok.
• Elektronika: Akkumulátor érintkezők, antennavezetékek és mikrokapcsolók.
• Fogyasztási cikkek: Speciális kampók, kapcsok konyhai eszközökhöz és összetett játékelemekhez.
• Orvosi: Fogszabályozási huzalok és precíziós sebészeti eszköz alkatrészek.
