Mi az a rugós csiszológép? Mi a működési elve?

A rugós csiszológép meghatározása és alapvető célja

A rugós csiszológép egy speciális ipari csiszolószerszám, amelyet kifejezetten spirális nyomórugók végeinek lapítására terveztek. A gyártási világban a tekercselőgépből kilépő rugók vége gyakran "nyitott" vagy egyenetlen. Köszörülés nélkül ezek a rugók nem állhatnak tökéletesen függőlegesen, és nem tudnak egyenletesen elosztani a súlyt összenyomva. A rugós csiszológép eltávolítja a felesleges anyagot a felső és az alsó tekercsről, így lapos, merőleges felületet hoz létre.

A végek négyszögesítésével a gép biztosítja, hogy a rugó elérje maximális terhelés tengelyirányú és stabilitás. Ez a folyamat kritikus a nagy teljesítményű alkalmazásoknál, mint például az autóipari szeleprugók, az üzemanyag-befecskendező rugók és a nagy teherbírású ipari gépek alkatrészei, ahol az eltérés egyenletes 0,5 fok függőleges helyzetben mechanikai meghibásodáshoz vagy egyenetlen kopáshoz vezethet.

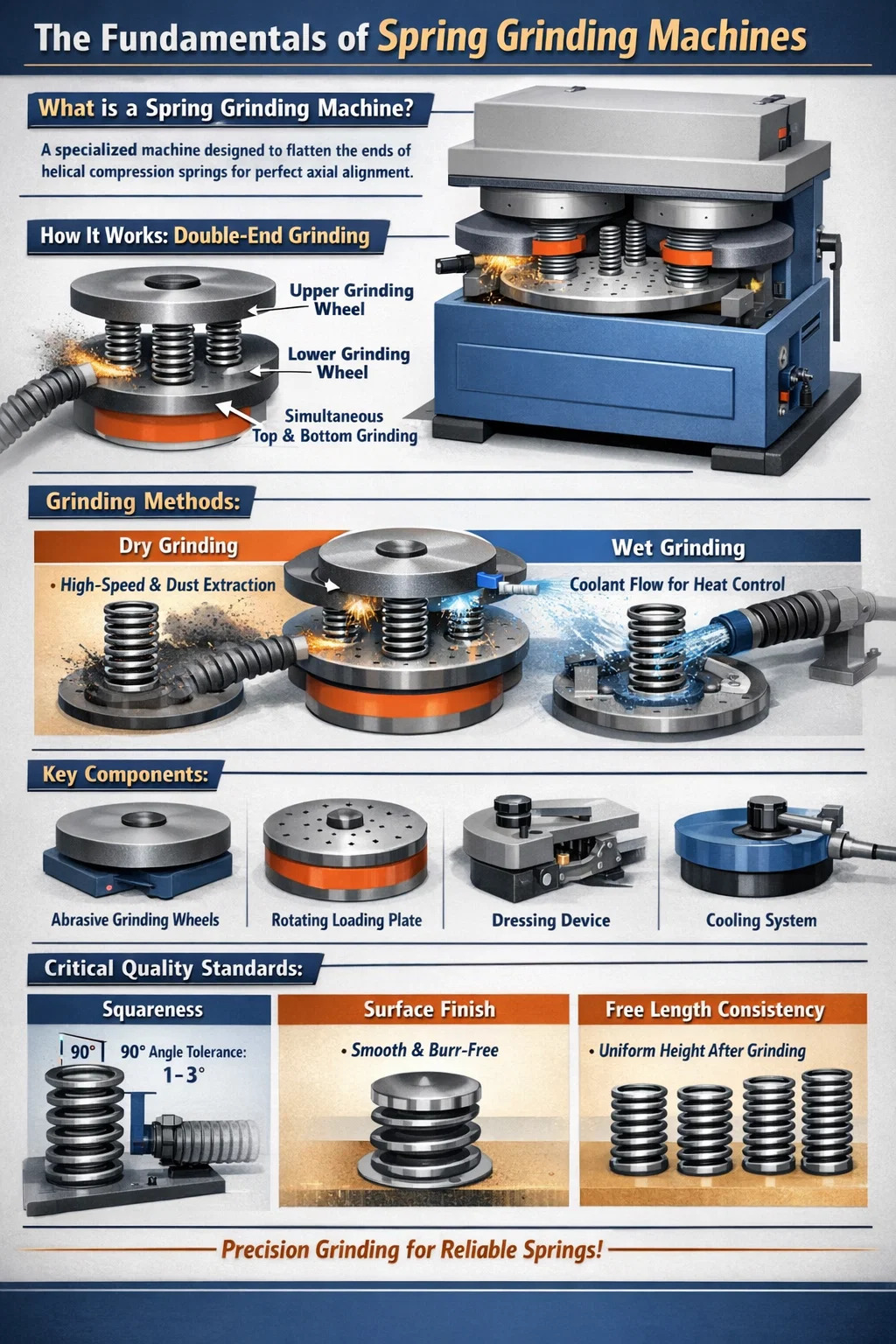

A tavaszvégi köszörülés működési elve

Az alapvető működési elve a rugós csiszológép magában foglalja a rugó és a két nagy sebességgel forgó csiszolókerék közötti relatív mozgást. A legtöbb modern gép a kétvégű köszörülés megközelítés, ami azt jelenti, hogy a rugó felső és alsó része egyidejűleg kerül feldolgozásra.

Az etetési és betöltési mechanizmus

A rugókat egy kör alakú forgóeszközbe helyezik, amely az úgynevezett rakodólemez vagy adagolótárcsát. Ez a lemez több lyukat vagy rögzítést tartalmaz, amelyek a rugók függőleges helyzetben történő biztonságos rögzítésére szolgálnak. Ahogy a rakodólap forog, a rugókat a felső és alsó köszörűkorongok között elhelyezkedő köszörülési zónába viszi.

Csiszolóanyag eltávolítása

A köszörűkorongok egymástól meghatározott távolságra vannak elhelyezve, a rugó kívánt végső szabad hosszának megfelelően. Amikor a rugó áthalad a forgó kerekek között, a csiszolófelületek mindkét végén leborotválják a huzal hegyét. A súrlódás jelentős hőt termel, ezért a rakodólemez sebességét és a kerék szemcséit tökéletesen kalibrálni kell, hogy elkerüljük hőkárosodás vagy a rugóacél "égése".

Szekvenciális vs. folyamatos köszörülés

Egyes gépek "áthaladási" módszert alkalmaznak, ahol a rugók folyamatosan mozognak a kerekeken, míg mások "in-feed" módszert alkalmaznak. A betáplálási rendszerben a kerekek függőlegesen mozognak a rugók felé, miközben a rakodólap rögzített helyzetben marad, ami rendkívül pontos szabályozást tesz lehetővé a rugók felé. őrlési nyomás és az anyageltávolítási sebesség.

A rugós csiszológép legfontosabb műszaki alkatrészei

A hatékonyság a rugós csiszológép számos nagy kopású alkatrésztől függ, amelyeknek ellenállniuk kell az intenzív mechanikai igénybevételnek és hőnek.

Köszörülési módszerek típusai: száraz vs. nedves

A rugó anyagától és a szükséges precizitástól függően a mérnökök két elsődleges működési mód közül választanak a rugós csiszológép .

Száraz csiszolás

A száraz köszörülés a szabványos szénacél rugók leggyakoribb módszere. Nagy mennyiségre támaszkodik porelszívó rendszer fémforgács és csiszolószemcsék eltávolítására. Bár a száraz csiszolás hatékony a nagy sebességű gyártáshoz, túlzott hőfelhalmozódáshoz vezethet, ha az előtolás túl agresszív, ami potenciálisan megváltoztatja a rugó temperálását.

Nedves csiszolás

A nedves őrlés magában foglalja a hűtőfolyadék (vízben oldódó olaj vagy szintetikus folyadék) folyamatos felvitelét közvetlenül az őrlési felületre. Ezt a módszert használják rozsdamentes acél vagy hőérzékeny ötvözetek. A hűtőfolyadék megakadályozza, hogy a huzal elérje a kritikus hőmérsékletet, simább felületet biztosít, és meghosszabbítja a köszörűkorong élettartamát.

Működési szabványok és minőség-ellenőrzés

A rugós csiszológép gondosan karban kell tartani a végtermék minőségének biztosítása érdekében. A gyártók három fő mutatóra összpontosítanak az őrlési folyamat során:

• Négyszögletesség: A talajvég és a rugó tengelye közötti szögnek a lehető legközelebb kell lennie 90 fokhoz. A szabványos ipari tűrés általában belül van 1-3 fok között .
• Felületkezelés: A talajnak simának és sorjamentesnek kell lennie. A durva felületek súrlódást okozhatnak a rugó ülésén, ami idő előtti kopáshoz vezethet.
• Szabad hosszkonzisztencia: Köszörülés után egy tételben lévő összes rugónak azonos magasságúnak kell lennie. Modern CNC rugós csiszológéps elektronikus szondákkal mérje meg a rugó magasságát a folyamat során, és állítsa be automatikusan a kerék helyzetét.

A kerékkötés jelentősége

Idővel a köszörűkorongok a rugós csiszológép "eltömődnek" fémrészecskékkel, vagy elveszítik tökéletesen lapos profiljukat. Ezt a jelenséget "üvegezésnek" nevezik. Ennek megoldására a gépet a öltöző egység . Ez az egység keményebb anyagot használ a kerék vékony rétegének lekaparására, így friss csiszolószemcsék szabadulnak fel, és biztosítja, hogy a kerék felülete párhuzamos maradjon a rakodólappal. A rendszeres öltözködés a különbség a jó minőségű rugó és az ellenőrzés során elutasított rugó között.
