Mi az a temper kemence? Mi a működési elve?

Mi az a temper kemence?

A temper kemence egy ipari hőkezelő kemence, amelyet kifejezetten fémek – leggyakrabban edzett acélok – megeresztési folyamatának végrehajtására terveztek. Alapvető feladata, hogy egy korábban kioltott vagy edzett fémalkatrészt az alsó kritikus pontja alatti hőmérsékletre melegítsen, ezen a hőmérsékleten tartsa szabályozott ideig, majd szabályozott módon hagyja lehűlni. Ez az eljárás enyhíti a belső feszültségeket, csökkenti a ridegséget és javítja a szívósságot anélkül, hogy a keménység jelentős feláldozása lenne.

Egyszerűen fogalmazva: az acél megkeményedése után rendkívül kemény lesz, de veszélyesen törékennyé is válik. A temper kemence az az eszköz, amely kijavítja ezt az egyensúlyhiányt. A törékeny, feszültségterheléssel terhelt alkatrészt a keménység és a hajlékonyság gondosan kalibrált kombinációjával alakítja át – alkalmas a valós mechanikai terhelésekre.

A hőkemencéket széles körben használják az autóiparban, a repülőgépiparban, a szerszámgyártásban, a csapágygyártásban és a rugógyártásban. A vágószerszámoktól és fogaskerekektől a szerkezeti alkatrészekig és a sebészeti műszerekig mindent feldolgoznak. Egy tipikus temperált kemence üzemi hőmérsékleti tartománya az 150–700 °C (302–1292 °F) , az anyagtól és a célmechanikai tulajdonságoktól függően.

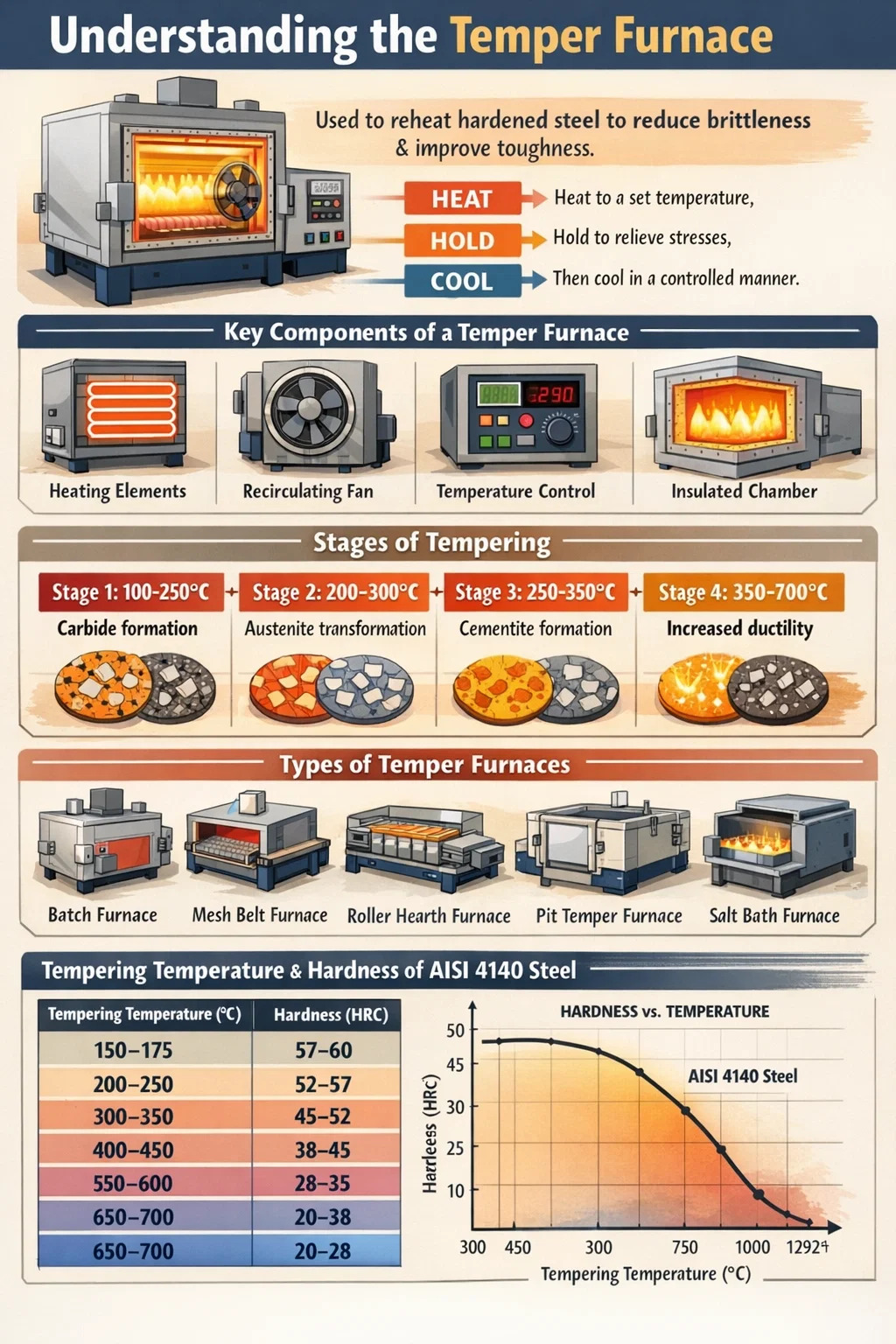

A temper kemence működési elve

A temper kemence működési elve a szabályozott hőkohászaton alapul. Amikor az acélt az ausztenitesítés után lehűtik, martenzitté alakul át – egy túltelített, testközpontú tetragonális kristályszerkezetté, amely rendkívül kemény, de erősen igénybe vett és törékeny. A temperálás, amelyet a temperáló kemencében hajtanak végre, egy sor diffúzióvezérelt fázisátalakulást indít el a martenziten belül, amelyek fokozatosan csökkentik a feszültséget és visszaállítják a rugalmasságot.

A folyamat a fizikai és kohászati események egyértelmű sorrendjét követi:

1. Fűtés: A munkadarabot a temperáló kemencébe töltik, és egyenletesen felmelegítik a megeresztési célhőmérsékletre. Az egyenletesség kritikus fontosságú – a hőmérséklet-gradiens az alkatrészen egyenetlen mechanikai tulajdonságokat eredményez.
2. Áztatás (tartási idő): Az alkatrészt a célhőmérsékleten tartják egy előre meghatározott időtartamig, amely jellemzően től kezdve 1-4 óra a szelvény vastagságától és az ötvözet összetételétől függően. Ebben a fázisban a szénatomok kidiffundálnak a torz martenzitrácsból, a karbidok elkezdenek kicsapódni, és a maradék feszültségek ellazulnak.
3. Hűtés: Az alkatrészt szabályozott sebességgel hűtik – akár csendes levegőben, akár kényszerlevegőben vagy olajban. A hűtési mód befolyásolja az alkatrész végső feszültségi állapotát.

A temperálás során bekövetkező metallurgiai változások a hőmérséklet alapján négy különböző szakaszra oszthatók:

• 1. szakasz (100–250°C): Az epszilon-karbidok kicsapódnak a martenzitmátrixból. A martenzit széntartalma kissé csökken.
• 2. szakasz (200–300°C): A visszatartott ausztenit bainitre vagy ferrit-karbid keverékre bomlik.
• 3. szakasz (250–350 °C): Az epszilon-karbidok cementitté (Fe₃C) alakulnak. A martenzit ferritté válik.
• 4. szakasz (350–700 °C): A cementit részecskék szferoidizálódnak és eldurvulnak. A hajlékonyság és a szívósság jelentős javulása következik be, a keménység mérhető csökkenésével.

A temperáló kemencének szigorú hőmérsékletszabályozást kell fenntartania ezen szakaszok során. A modern rendszerek belső egységességet érnek el ±3°C és ±5°C között a munkazónában, ami elengedhetetlen az egyenletes alkatrészteljesítményhez.

A temper kemence kulcselemei

A temperáló kemence kialakításának megértése segít megmagyarázni, miért ér el konzisztens, megismételhető kohászati eredményeket. A fő összetevők együtt dolgoznak az egyenletes hő, szabályozott légkör és megbízható hőmérsékletmérés érdekében.

Fűtési rendszer

A hőmelegítő kemencék elektromos ellenállású fűtőelemeket vagy gáztüzelésű égőket használnak. A gyakran nikróm-, Kanthal- vagy szilícium-karbid elemeket használó elektromos rendszerek tisztább működést és pontosabb vezérlést kínálnak. A gáztüzelésű rendszerek alacsonyabb üzemeltetési költségeket kínálnak a nagy volumenű gyártáshoz. A fűtési rendszer úgy van méretezve, hogy megfeleljen a töltés hőterhelésének (jellemzően kW-ban vagy BTU/óra-ban kifejezve).

Szigetelt kamra

A kemencekamra tűzálló téglával vagy kerámiaszálas szigeteléssel van bélelve. A kerámiaszálas modulokat egyre inkább előnyben részesítik, mert vannak kisebb termikus tömeg , ami gyorsabb felfűtési időt és alacsonyabb energiafogyasztást jelent. A jól szigetelt kamra csökkenti a hőveszteséget és stabilizálja a hőmérsékleteloszlást.

Recirkulációs ventilátor rendszer

A kényszerített meleglevegő-keringetés a modern temper kemence egyik legfontosabb jellemzője. A nagy sebességű ventilátorok felforrósított levegőt keringetnek a munkadarabokon, kiküszöbölve a hőmérsékleti rétegződést. Recirkuláció nélkül a feltöltött kemence teteje 30-50°C-kal melegebb lehet, mint az alja. A recirkulációs ventilátorrendszer a hőmérséklet egyenletességét ±5°C-on vagy még jobbra hozza a teljes terhelésen.

Hőmérséklet-szabályozó rendszer

A hőelemek (jellemzően K vagy N típusú) a kemence több pontján figyelik a hőmérsékletet. Egy PID (arányos integrál-származék) vezérlő vagy egy programozható logikai vezérlő (PLC) kezeli a fűtőelemeket a hőelem visszacsatolása alapján. A csúcskategóriás rendszerek olyan adatrögzítőket tartalmaznak, amelyek minden ciklust rögzítenek a nyomon követhetőség érdekében – ez a repülési (AMS 2750) és az autóipari hőkezelési szabványok követelménye.

Légköri vezérlőrendszer

Az alkalmazási követelményektől függően a temperáló kemence működhet levegőben, nitrogénben vagy védő endoterm atmoszférában. Az atmoszféra szabályozása megakadályozza a felületi oxidációt és a dekarbonizációt az edzés során, ami különösen fontos a precíziós szerszámacél alkatrészek és csapágygyűrűk esetében.

Betöltési rendszer

Az alkatrészek manuálisan rakhatók tálcákra, vagy automatikusan szállítószalagokon, görgős késallókon vagy tolórendszereken keresztül. A szakaszos temperáló kemencék egyedi terheléseket kezelnek, míg a folyamatos temperáló kemencék – például görgős tűzhely vagy hálós hevederes temperáló kemencék – egyenletes áramlásban dolgozzák fel az alkatrészeket, így alkalmasak nagy volumenű műveletekre, például rögzítőelemek, rugók vagy csapágyak gyártására.

Temper kemencék típusai

A hőkemencék többféle konfigurációban kaphatók, amelyek mindegyike különböző gyártási mennyiségekhez, alkatrészek geometriájához és folyamatkövetelményeihez igazodik. A megfelelő típus kiválasztása közvetlenül befolyásolja az energiahatékonyságot, a teljesítményt és a hőmérséklet egyenletességét.

Ezek közül a hálószíj temper kemence tömegtermelési környezetben a legelterjedtebb. Egyetlen hálós hevederes kemencesor óránként több száz kilogramm alkatrész feldolgozására képes, így világszerte a csapágyak és rögzítőelemek hőkezelési műveleteinek gerincévé válik.

A temperálási hőmérséklet és hatása a mechanikai tulajdonságokra

A temperálási folyamatban az egyetlen legbefolyásosabb változó a hőmérséklet. A temper kemencében a kiválasztott hőmérséklet közvetlenül meghatározza a keménység és a szívósság közötti kompromisszumot. A temperálási hőmérséklet növekedésével a keménység csökken, a szívósság pedig nő – de a kapcsolat nem lineáris, és erősen függ az ötvözet összetételétől.

Egy közönséges közepes széntartalmú acélnál, mint például az AISI 4140, a következőképpen befolyásolja a temperálási hőmérséklet a Rockwell-keménységet (HRC) az olajhűtés után:

Az egyik fontos jelenség, amellyel tisztában kell lenni indulat ridegsége — az ütőszilárdság csökkenése, amely akkor következik be, amikor bizonyos ötvözött acélokat 250–400°C-os (kék ridegségi tartomány) temperálnak, vagy lassan 375–575°C-ra hűtenek. Az ötvözött acélokhoz használt hőkemencéket gyakran úgy programozzák, hogy elkerüljék ezeket a hőmérséklet-tartományokat, vagy gyorsan lehűljenek rajtuk, hogy megakadályozzák a ridegedést. Ezért számít a kemence pontos programozása – nem csak a célhőmérséklet elérése, hanem a hőmérséklet-változás sebességének és útvonalának kezelése is.

Temperkemencék ipari alkalmazásai

A hőkemencék gyakorlatilag minden olyan ágazatban jelen vannak, amely edzett acél alkatrészekre támaszkodik. A temperálási folyamat a legtöbb mérnöki alkatrész esetében nem kötelező – ez egy kötelező lépés, amely különbséget tesz az üzemben megbízhatóan működő alkatrész és a terhelés hatására eltörő alkatrész között.

Autóipar

Az autóipar a temperáló kapacitás legnagyobb fogyasztói közé tartozik világszerte. A fogaskerekek, a főtengelyek, a vezérműtengelyek, a hajtórudak, a tengelytengelyek, a szeleprugók és a sebességváltó alkatrészek mindegyike temperáló kemencéken halad át a gyártási útvonaluk részeként. Egy modern személygépkocsi több száz hőkezelt acél alkatrészt tartalmaz, és ezek közül sok megeresztést igényel a kifáradási szilárdság és az ütésállóság megfelelő egyensúlyának eléréséhez. A nap 24 órájában üzemelő folyamatos hálós hevederes vagy görgős kandallókemencék alapfelszereltsége a nagy volumenű autóipari beszállító üzemekben.

Csapágy és görgő gyártás

A csapágygyűrűk és gördülőelemek nagyon precíz temperálást igényelnek, jellemzően a tartományban 150-180°C , az 58–64 HRC célkeménység eléréséhez, miközben kiküszöböli a visszamaradt ausztenitet és biztosítja a méretstabilitást. A megadott temperálási hőmérséklettől akár 10°C-os eltérés is a keménység tűréshatáron kívülre esését okozhatja. Ez az oka annak, hogy a csapágygyártók sokat fektetnek a kemence minősítésébe és az AMS 2750 / CQI-9 szabványnak megfelelő temper kemencerendszerekbe.

Szerszám- és szerszámgyártás

A nagysebességű acél (HSS) vágószerszámokat általában temperálják 540-560 °C – a másodlagos keményítési temperálásnak nevezett folyamat – kétszer vagy háromszor hajtják végre a visszatartott ausztenit átalakítását és a vörös keménységet biztosító másodlagos karbidok kifejlesztését. A hidegmegmunkálású szerszámacélokat, mint például a D2 vagy H13 melegen megmunkált sajtolóacélokat, különböző hőmérsékleti tartományokban edzik, hogy optimalizálják speciális használati tulajdonságaikat. A dobozos szakaszos temperáló kemencék a legelterjedtebb választás a szerszám- és szerszámüzletek számára, mivel rugalmasak a különféle alkatrészméretek kezelésében.

Repülőgép-alkatrészek

A futómű alkatrészei, a rögzítőelemek, a szerkezeti keretek és a motoralkatrészek szigorúan ellenőrzött körülmények között történő megeresztést igényelnek. A repülési temperálásnak meg kell felelnie az AMS 2759 specifikációinak, amelyek meghatározzák a megengedett hőmérsékleti tartományokat, tartási időket, hőelem pozíciókat és rögzítési követelményeket. Az űrrepülésben használt hőkemencék jellemzően több hőelemet, redundáns vezérlőrendszert és teljesen automatizált ciklusrögzítést tartalmaznak digitális nyomon követhetőséggel.

Tavaszi gyártás

A szeleprugók, a felfüggesztési rugók és az ipari rugók kb 380-450 °C rugalmassági határuk és kifáradási élettartamuk optimalizálása érdekében. Ideálisak a folytonos hálós szalagos temperáló kemencék, mivel a rugós huzal- vagy tekercsrugók nagy mennyiségben tudnak átfolyni. A megfelelő temperálás javítja a kifáradási szilárdságot azáltal, hogy enyhíti a tekercselési és sörétezési folyamatok során fellépő maradékfeszültségeket.

Temper Furnace vs Healing Furnace vs Normalizing Furnace

Ezt a három kemencetípust mind hőkezelésre használják, de alapvetően eltérő kohászati célokat szolgálnak. Összetévesztésük jelentős folyamathibákhoz és kiselejtezett alkatrészekhez vezet.

• Hőmérsékletű kemence: Az alsó kritikus hőmérséklet (Ac1) alatt működik. Újramelegíti a már edzett acélt a ridegség csökkentése érdekében, miközben a keménység nagy részét megtartja. A kiindulási anyag martenzites (edzett).
• Izzító kemence: Az acélt Ac1 vagy Ac3 fölé melegíti, majd nagyon lassan hűti le (gyakran a kemencében). A cél az acél teljes felpuhítása, minden keménység enyhítése és a megmunkálhatóság javítása. Az eredmény egy puha, ferrit-perlit vagy gömbölyű szerkezet.
• Normalizáló kemence: Az acélt Ac3 fölé melegíti és csendes levegőn hűti. A cél a szemcseszerkezet finomítása és a kovácsolási vagy hengerlési feszültségek enyhítése, egységes finomszemcsés perlitszerkezet kialakítása, közepes szilárdsággal.

A fő különbség az, hogy mindig temper kemencét használnak után keményedés, korrekciós lépésként. A lágyítást és a normalizálást általában megtörténik előtt végső keményítés, előkészítő lépésként. Az üzemi hőmérsékleti tartományok is jelentősen eltérnek: a temperálás 700°C alatt marad, míg az izzítás és a normalizálás gyakran 800-950°C felett működik.

Kritikus folyamatparaméterek a hőmérsékleti kemence működésében

A megfelelő temperáláshoz többre van szükség, mint egy tárcsa beállítására. A kívánt eredmény következetes elérése érdekében több kölcsönhatásban lévő paramétert kell egyidejűleg kezelni.

Hőmérséklet egységessége

A hőmérséklet-egyenletességi felmérések (TUS) – az AMS 2750 és hasonló szabványok szerint – több kalibrált hőelem segítségével mérik a tényleges hőmérséklet-eloszlást a kemence munkazónájában. A kemencéket pontossági osztályokba sorolják egységességük alapján: 2. osztály (±6°C) and 3. osztály (±8°C) gyakoriak a precíziós alkatrészeknél, míg az 5. osztály (±14°C) elfogadható lehet a kevésbé kritikus alkalmazásokhoz. A nem megfelelő hőmérséklet-egyenletesség az egyik vezető oka a hőkezelési tételek elutasításának.

Áztatási idő (tartási idő)

Az áztatási időt a szelvény vastagsága alapján számítják ki – ez egy általános ökölszabály 1 óra per hüvelyk (25 mm) keresztmetszet , minimum 1 órával. Az elégtelen áztatási idő maradék feszültségeket hagy a vastag szakaszok magjában. A túlzott áztatási idő 500°C feletti hőmérsékleten bizonyos ötvözött acélok esetében a ridegedést vagy a szemcsék növekedését okozhatja. Mindkét szélsőség rontja a teljesítményt.

Terhelési sűrűség és alkatrészelrendezés

A temperáló kemence túlterhelése vagy az alkatrészek szorosan egymásra rakása akadályozza a légáramlást, és hőmérsékleti gradienseket hoz létre a rakományon belül. Az alkatrészeket úgy kell elhelyezni, hogy megfelelő légáramlást biztosítsanak. A kosár- vagy tálcás rögzítéseket gyakran használják az alkatrészek közötti távolság fenntartására. Folyamatos kemencékben a szalagterhelési sűrűség (kg/m²) kritikus folyamatparaméter.

Atmoszféra összetétele

Azoknál az alkatrészeknél, ahol a felület integritása kritikus – mint például a precíziós fogaskerekek vagy a csapágygyűrűk – a semleges vagy enyhén redukáló atmoszféra megakadályozza az oxidációt és a dekarbonizációt a temperálás során. A szabályozott hőmérsékletű kemencékben általában nitrogén vagy nitrogén-metanol atmoszférát használnak. A szabadban, magas hőmérsékleten temperált alkatrészek felületi oxidrétegeket képezhetnek, amelyeket sörétszórással vagy dobással kell eltávolítani, ami növeli a költségeket és a ciklusidőt.

Hűtési sebesség temperálás után

A legtöbb sima szén- és gyengén ötvözött acél esetében a temperálás utáni hűtési sebesség minimális hatással van a végső tulajdonságokra. Bizonyos ötvözött acélok esetében azonban – különösen azoknál, amelyek Mn-t, Cr-t, Ni-t vagy P-t tartalmaznak – a lassú hűtés 375–575 °C-on az edzettség ridegségét, a bevágási szívósság drámai csökkenését okozza. Ezeknek az acéloknak kell lenniük temperálás után kioltott víz vagy olaj hogy gyorsan megkerülje ezt a tartományt.

Energiahatékonyság és modern fejlesztések a temper kemencetechnológiában

Az energiaköltségek bármely hőkezelő létesítmény működési költségeinek jelentős hányadát teszik ki. A modern temper kemencék többféle stratégiát tartalmaznak az energiafogyasztás csökkentésére a kohászati ​​teljesítmény veszélyeztetése nélkül.

• Kerámia szál szigetelés: A hagyományos tűzálló téglához képest a kerámiaszál akár 80%-kal is csökkenti a hőtárolást a kemence falában, így jelentősen lecsökkenti a felfűtési energiát és a lehűlési időt is.
• Változtatható frekvenciájú (VFD) ventilátorok: A VFD vezérléssel ellátott recirkulációs ventilátorok a tényleges hőmérséklet-eltérés alapján állítják be a légáramlás sebességét, így a ventilátormotor energiafogyasztása 20-40%-kal csökken a fix fordulatszámú ventilátorokhoz képest.
• Hulladékhő visszanyerése: A gáztüzelésű temperáló kemencékben a regeneratív vagy rekuperatív égők felfogják a távozó hőt, hogy előmelegítsék az égési levegőt, 15-30%-kal javítva a termikus hatásfokot.
• Többzónás fűtésszabályozás: A kemence egymástól függetlenül szabályozott fűtési zónákra való felosztása lehetővé teszi a pontos hőmérséklet-profilozást, biztosítva, hogy a terhelés túllépés nélkül elérje a célhőmérsékletet – elkerülve az energiapazarlást és a túlmelegedést.
• Ipar 4.0 integráció: A modern temper kemencék egyre gyakrabban tartalmaznak SCADA-integrációt, valós idejű OEE (Overall Equipment Effectiveness) felügyeletet és prediktív karbantartási algoritmusokat, amelyek figyelmeztetik a kezelőket a fűtőelem leromlására vagy a hőelem elsodródására, mielőtt azok folyamathibákat okoznának.

Egyes fejlett, folyamatos temperálású kemencerendszerek fajlagos energiafogyasztását az alábbiak szerint érik el 0,15 kWh/kg feldolgozott acél — jelentős előrelépés a régebbi, 0,25–0,35 kWh/kg fogyasztású modellekhez képest.

Gyakori temperálási hibák és hogyan akadályozza meg őket a temperáló kemence

Még egy megfelelően megtervezett temperáló kemence esetén is előfordulhat, hogy a folyamathibák olyan hibákat okozhatnak, amelyek veszélyeztetik az alkatrész teljesítményét. Ezeknek a hibáknak és kiváltó okainak megértése segít a kezelőknek a temperálási folyamat helyes beállításában és karbantartásában.

• Nem megfelelő temperálás (aluledzett): Túl alacsony hőmérséklet vagy túl rövid áztatási idő okozza. Az alkatrész megtartja a túlzott ridegséget és a maradék feszültséget. Megakadályozzák a hőelem kalibrálásának ellenőrzésével és a minimális áztatási idők betartásával.
• Túledzés: Túl magas hőmérséklet, elhúzódó áztatási idő vagy ismételt temperálási ciklusok okozzák. A keménység a specifikáció alá esik, és a folyáshatár csökken. Megakadályozza a kemence pontos ellenőrzése és dokumentált ciklusnyilvántartása.
• Nem egyenletes keménység a terhelésen keresztül: A hőmérséklet gyenge egyenletessége okozza a temperáló kemencében. A forró pontok túlmérsékletet, a hideg helyek alulmérséklést okoznak. Megakadályozza a rendszeres TUS tesztelés, a ventilátor megfelelő karbantartása és a terhelés helyes elrendezése.
• Felületi oxidáció (skála): 300°C feletti hőmérsékleten történő megeresztés okozza. Ellenőrzött atmoszféra használatával vagy utólagos tisztítási lépés megadásával megakadályozható.
• Az indulat ridegsége: Érzékeny ötvözött acélokban fordul elő, amelyeket kritikus hőmérsékleti tartományokon át edzettek vagy hűtöttek. Megakadályozza az ötvözetválasztás, a hőmérséklet-tartomány elkerülése vagy a temperálás utáni gyors lehűtés.
• Torzítás: Előfordulhat, ha az alkatrész nem egyenletesen melegszik vagy hűl, különösen vékony vagy aszimmetrikus szakaszokon. Csökkenti a megfelelő rögzítés, a lassú felfutási sebesség és a recirkulációs ventilátorrendszer egyenletes hőelosztása.
